申请日2018.07.18
公开(公告)日2018.10.26
IPC分类号C02F11/12; B08B15/04
摘要
本发明公开了一种高效污泥处理用环保设备，包括机体、过滤网、挤压干燥装置、第一电机和第二电机，所述机体底端四角均安装有固定支腿，机体的顶端开设有污泥进口，机体内部顶端设置有过滤网，所述过滤网上端为圆柱型，下端为半球形，过滤网上端两侧通过固定杆与机体内壁转动连接，过滤网的圆形开口设置在所述污泥进口的正下方，过滤网下端两侧分别设置有吸嘴，两组所述吸嘴均通过管道连通进风管，过滤网下方设置有挡板，所述挡板为漏斗状结构，挡板底端截面内的正下方设置有挤压干燥装置。该高效的污泥处理用环保设备，污泥的过滤速度快，效果好，同时脱水效率高，既满足环保的要求，又不会造成二次污染空气。
权利要求书
1.一种高效污泥处理用环保设备，其特征在于：所述过滤网(4)圆柱形上端上下两侧分别固定套设有第一锥齿轮(13)和第一固定轴承(12)，所述第一固定轴承(12)外侧两端分别固定连接有固定杆(5)的一端，所述固定杆(5)的另一端与机体(1)内壁固定焊接。
说明书
一种高效污泥处理用环保设备
技术领域
本发明属于环保设备技术领域，具体涉及一种高效的污泥处理用环保设备。
背景技术
城市污水中含有大量的污泥,一方面污泥中含有大量的有机质和营养元素,可以制砖、制生化纤维板、制陶粒等;另一方面污泥中也可能含有大量的重金属物质、病原体、冰毒微生物和大量的毒性有机物，如不加以妥善处理和处置，将造成堆放和排放区周围环境严重的二次污染。
目前，污泥处理设备在过滤时，由于污泥中存在一些金属固体和其他固体，容易将过滤网的网孔堵塞，影响污泥的处理，同时污泥处理过程中还会排出大量的废气和毒气对环境造成二次污染，不利于工作人员的身体健康，且传统的污泥挤压过程中，无法将污泥中的水全部挤压出，造成出水率的降低，不能满足环保的要求。
发明内容
本发明的目的在于提供一种高效的污泥处理用环保设备，以解决上述背景技术中提出的问题。

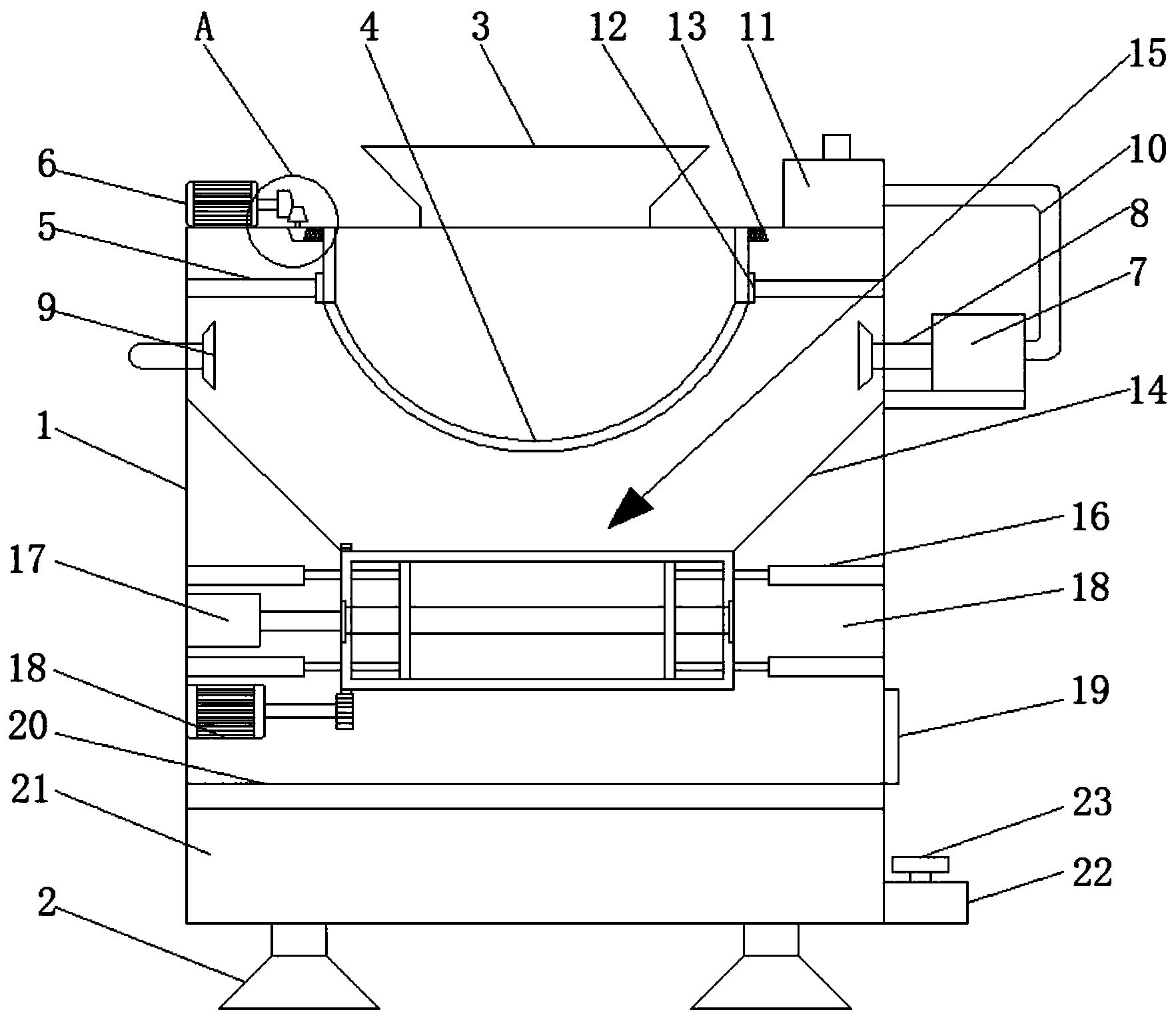

为实现上述目的，本发明提供如下技术方案：一种高效的污泥处理用环保设备，包括机体、过滤网、挤压干燥装置、第一电机和第二电机，所述机体底端四角均安装有固定支腿，机体的顶端开设有污泥进口，机体内部顶端设置有过滤网，所述过滤网上端为圆柱型，下端为半球形，过滤网上端两侧通过固定杆与机体内壁转动连接，过滤网的圆形开口设置在所述污泥进口的正下方，过滤网下端两侧分别设置有吸嘴，两组所述吸嘴均通过管道连通进风管，过滤网下方设置有挡板，所述挡板为漏斗状结构，挡板底端截面内的正下方设置有挤压干燥装置，且挡板与挤压干燥装置内部相连通，所述挤压干燥装置的两端均通过电动伸缩杆与机体内壁相固定，所述电动伸缩杆在挤压干燥装置的一侧均设置有两组，且挤压干燥装置左侧的机体内壁上安装有第二电机和电热风机，所述电热风机设在两组所述电动伸缩杆之间，挤压干燥装置的下方设置有漏板，所述漏板下方的机体底端设置有污水槽，漏板上端的机体右侧壁设置有出泥口，所述污水槽底端的右侧壁设置连通有出水管，所述出水管在机体外安装有出水阀门。
优选的，所述过滤网圆柱形上端上下两侧分别固定套设有第一锥齿轮和第一固定轴承，所述第一固定轴承外侧两端分别固定连接有固定杆的一端，所述固定杆的另一端与机体内壁固定焊接。
优选的，所述污泥进口左侧的机体顶端上还安装有第一电机，所述第一电机与第二电机均为伺服电机，第一电机右侧的电机传动轴固定套设有主动齿轮，所述主动齿轮与第二锥齿轮相齿合，所述第二锥齿轮与第三锥齿轮之间通过连接杆竖直固定连接，第二锥齿轮设置在机体上方，所述第三锥齿轮设置在机体内顶端，且与第一锥齿轮相齿合。
优选的，所述机体的右侧壁固定安装有吸风机，所述吸风机的吸风管通过两组管道与两组所述吸嘴相连通，吸风机的出风管连通至空气净化器内部底端，所述空气净化器固定安装在污泥进口左侧机体的顶端上。
优选的，所述挤压干燥装置包括外筒、内筒、挤压板和干燥管，所述外筒套设在内筒外，外筒两端的圆形侧面与中间柱形曲面转动连接，所述干燥管设置在外筒内，干燥管的两端均通过第二固定轴承与外筒侧壁转动连接，所述第二固定轴承固定在外筒侧壁上，且第二固定轴承内部套设有干燥管，干燥管的两端分别与内筒的两侧面转动连接。
优选的，所述电热风机固定在机体的左侧内壁上，电热风机的出风管穿过外筒侧壁与干燥管相连通，所述第二电机固定在电热风机下方的机体侧壁上，第二电机的传动轴上套设有齿轮，所述外筒靠近第二电机的一端上固定套设有从动齿轮，且第二电机通过传动轴上齿轮和从动齿轮的齿合与外筒转动连接。
优选的，所述外筒上开设有弧状的第一开口，外筒外壁上环形阵列设置有漏孔，所述内筒上对称开设有第二开口，所述第二开口的长度小于第一开口的长度，且所述第一开口的弧度小于第二开口的弧度。
优选的，所述内筒内部两端均设置有挤压板，两组所述挤压板均与内筒滑动连接，挤压板靠向外筒侧壁一侧面均与电动伸缩杆的伸缩端固定焊接，挤压板中间设置钻设有连通干燥管的通孔，所述干燥管在内筒内外筒环形阵列设置有出气孔，所述出气孔和漏孔上均设置有纱布层。
本发明的技术效果和优点：该高效的污泥处理用环保设备，通过通过在过滤网上端套设有第一锥齿轮，通过第一齿锥轮与第三锥齿轮的齿合，使得第一电机的转动时，能够带动过滤网的转动，从而加速了过滤网内污泥的过滤速度，防止了污泥过多将过滤网的网孔堵塞，提高了工作的效率，同时在机体外设置有吸风机，吸风机的吸风管分别连通机体内过滤网两端的吸嘴，吸风机的出风管与空气净化器相连通，使得能够通过吸风机和空气净化器将污泥产生的废气和毒气进行净化处理，防止了气体排放对环境的二次污染，从而得到干净的气体，另外在污泥挤压时，通过对电热风机的运转，能够对挤压后的污泥进行干燥处理，通过内部的干燥，提高了脱水的效率，从而提高了脱水的效果，满足环保需求。
