申请日2018.07.18
公开(公告)日2018.10.19
IPC分类号C02F1/28; C02F1/42
摘要
本发明公开了一种便于清理的污水处理用过滤装置,包括壳体，壳体的内端侧壁螺钉固定有破碎扇，壳体的内端侧壁焊接有放置板，放置板的上端转动连接有破碎装置，放置板的内部安装有第一过滤网，壳体的内端侧壁螺钉固定有安装块，安装块通过螺钉固定有过滤件，壳体的底端设有出水板，壳体的两端侧壁焊接有支撑块，支撑块的内端上壁铆接有固定杆，固定杆的底端侧壁滑动连接有伸缩杆，本发明，通过破碎扇将污水中的杂质给初步破碎，通过破碎刀将污水中的杂质给进一步破碎，通过将污水中的杂质进行双重破碎，使得通过本装置的污水的杂质颗粒较小，也不会对本装置造成堵塞，保证了本装置的正常使用。
权利要求书

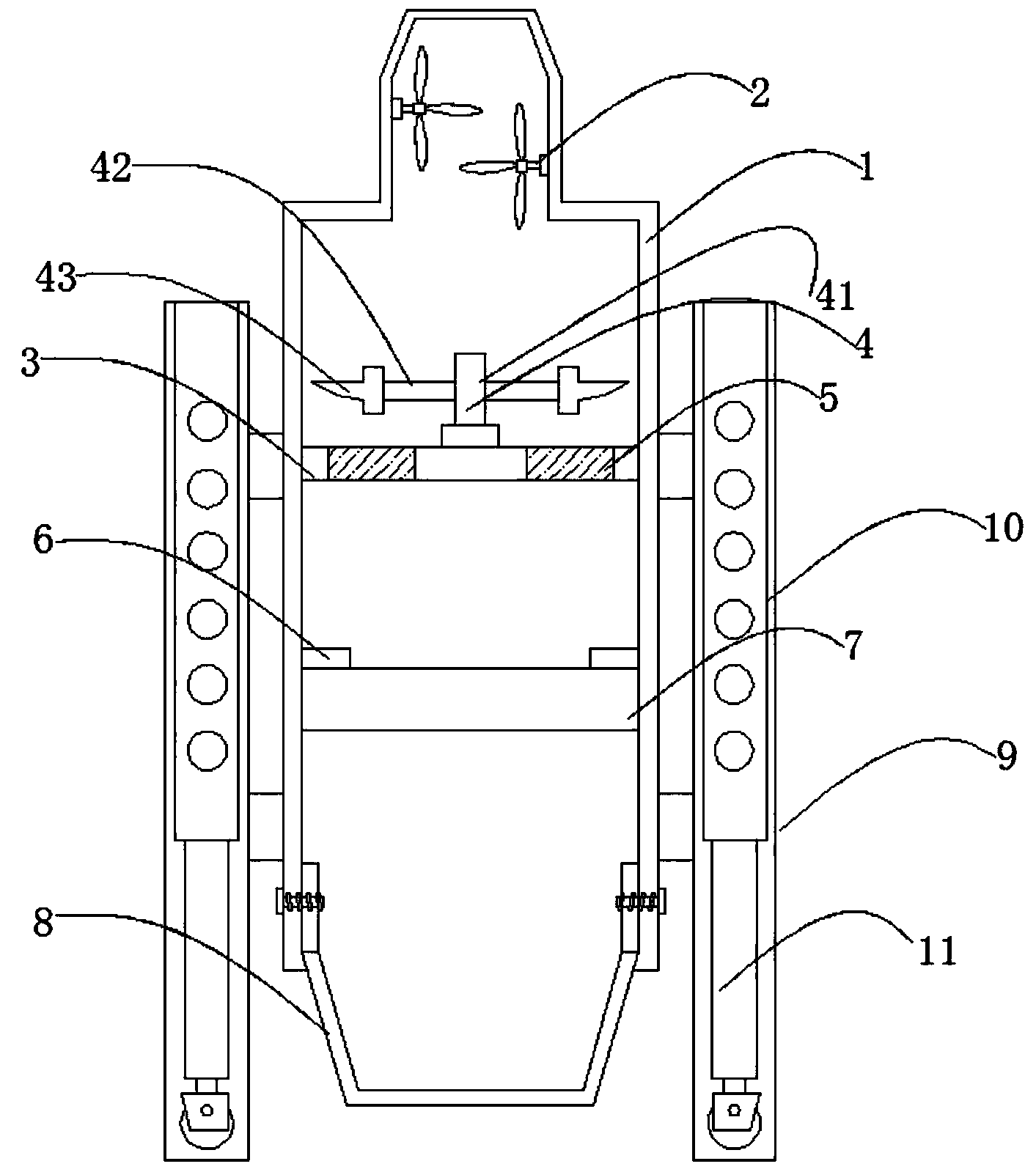

1.一种便于清理的污水处理用过滤装置，包括壳体(1)，其特征在于，所述壳体(1)的内端侧壁螺钉固定有破碎扇(2)，壳体(1)的内端侧壁焊接有放置板(3)，放置板(3)的上端转动连接有破碎装置(4)，放置板(3)的内部安装有第一过滤网(5)，壳体(1)的内端侧壁螺钉固定有安装块(6)，安装块(6)通过螺钉固定有过滤件(7)，壳体(1)的底端设有出水板(8)，壳体(1)的两端侧壁焊接有支撑块(9)。
2.根据权利要求1所述的一种便于清理的污水处理用过滤装置，其特征在于，所述破碎装置(4)包括有搅拌杆(41)、连接杆(42)和破碎刀(43)，所述放置板(3)的上端转动连接有搅拌杆(41)，搅拌杆(41)的两端侧壁螺钉固定有连接杆(42)，连接杆(42)的另一侧螺钉固定有破碎刀(43)。
3.根据权利要求1所述的一种便于清理的污水处理用过滤装置，其特征在于，所述过滤件(7)包括有纱布层(71)、第二过滤网(72)、活性炭层(73)和清水树脂层(74)，其中，纱布层(71)位于过滤件(7)的两侧，第二过滤网(72)位于纱布层(71)的一侧，清水树脂层(74)位于过滤件(7)的中间，活性炭层(73)位于清水树脂层(74)和第二过滤网(72)的中间。
4.根据权利要求1所述的一种便于清理的污水处理用过滤装置，其特征在于，所述出水板(8)的部分位于壳体(1)的内部，且出水板(8)与壳体(1)之间通过螺钉固定。
5.根据权利要求1所述的一种便于清理的污水处理用过滤装置，其特征在于，所述第一过滤网(5)位于放置板(3)的内部，且第一过滤网(5)的上端与放置板(3)的上端在同一水平面，第一过滤网(5)的底端与放置板(3)的底端在同一水平面，并且第一过滤网(5)的数量有四个。
6.根据权利要求1所述的一种便于清理的污水处理用过滤装置，其特征在于,所述支撑块(9)的内端上壁铆接有固定杆(10)，固定杆(10)的底端侧壁滑动连接有伸缩杆(11)，伸缩杆(11)的底端螺钉固定有滚轮。
7.根据权利要求1所述的一种便于清理的污水处理用过滤装置，其特征在于,所述壳体(1)的上端开设有进水口，壳体(1)的底端为开口结构，所述出水板(8)的底端开设有出水口。
说明书
一种便于清理的污水处理用过滤装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种便于清理的污水处理用过滤装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，关于水污染的话题不断被提起，污水处理时所使用过滤装置，污水过滤装置能有效的分离污水中的杂质与水，让污水能够得到净化。在公开号为CN206232509U的中国专利一种污水处理用过滤装置中，该专利公开了污水处理用过滤装置，设置有筛网和集尘斗能够有效的对污水中体积较大的垃圾进行收集，便于污水的过滤工作，同时设置有砂石过滤层和活性炭吸附层对污水进行双重吸附过滤工作，过滤效果大大增加，且结构相对简单，使用较为便捷。但是该专利在处理生活污水时不能对生活污水中较大的杂质进行破碎，使得杂质容易堵塞住过滤用的装置，使得过滤装置在使用时被堵塞。
因此，我们提出了一种便于清理的污水处理用过滤装置用于解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在污水在处理时杂质较大容易堵住过滤装置的缺点，而提出的一种便于清理的污水处理用过滤装置。
为了实现上述目的，本发明采用了如下技术方案：
一种便于清理的污水处理用过滤装置，包括壳体，所述壳体的内端侧壁螺钉固定有破碎扇，壳体的内端侧壁焊接有放置板，放置板的上端转动连接有破碎装置，放置板的内部安装有第一过滤网，壳体的内端侧壁螺钉固定有安装块，安装块通过螺钉固定有过滤件，壳体的底端设有出水板，壳体的两端侧壁焊接有支撑块。
优选的，所述破碎装置包括有搅拌杆、连接杆和破碎刀，所述放置板的上端转动连接有搅拌杆，搅拌杆的两端侧壁螺钉固定有连接杆，连接杆的另一侧螺钉固定有破碎刀。
优选的，所述过滤件包括有纱布层、第二过滤网、活性炭层和清水树脂层，其中，纱布层位于过滤件的两侧，第二过滤网位于纱布层的一侧，清水树脂层位于过滤件的中间，活性炭层位于清水树脂层和第二过滤网的中间。
优选的，所述出水板的部分位于壳体的内部，且出水板与壳体之间通过螺钉固定。
优选的，所述第一过滤网位于放置板的内部，且第一过滤网的上端与放置板的上端在同一水平面，第一过滤网的底端与放置板的底端在同一水平面，并且第一过滤网的数量有四个。
优选的，所述支撑块的内端上壁铆接有固定杆，固定杆的底端侧壁滑动连接有伸缩杆，伸缩杆的底端螺钉固定有滚轮。
优选的，所述壳体的上端开设有进水口，壳体的底端为开口结构，所述出水板的底端开设有出水口。
本发明的有益效果是：
1、本发明，通过破碎扇将污水中的杂质给初步破碎，通过破碎刀将污水中的杂质给进一步破碎，通过将污水中的杂质进行双重破碎，使得通过本装置的污水的杂质颗粒较小，也不会对本装置造成堵塞，保证了本装置的正常使用。
2、本发明，通过第一过滤网和过滤件将污水中的杂质和气味给过滤掉，使得污水可以被处理干净，而且污水的处理效率高，过滤效果大大增加。
3、本发明，过滤件在壳体中的拆卸和安装比较方便，使得过滤件可以被重复的清洁和更换，保证了污水的处理效果。
4、本发明，在本装置使用时将滚轮收起到支撑块中，当本装置需要移动时将滚轮取出，从而对壳体进行移动，使得壳体移动方便。
综上所述，本装置结构简单，操作方便，实现了对污水的过滤处理，而且过滤装置便于清理。
