效果好污水处理用沉淀池

发布时间:2019-4-28 12:54:41  中国污水处理工程网

  申请日2018.07.18

  公开(公告)日2018.10.19

  IPC分类号C02F9/08

  摘要

  本发明公开了一种污水处理用沉淀池,包括沉淀池、第一处理池、第二处理池和第三处理池,所述沉淀池内部底端的上端焊接有支撑柱,支撑柱的上端通过安装片安装有第一处理池,第一处理池的一侧通过水管连接至第二处理池,第二处理池的底端通过安装片安装在支撑柱的上端,支撑柱的底端通过焊接固定在沉淀池的内部底端,第二处理池的另一侧通过水管连接至第三处理池,本发明经过第一处理池、第二处理池和第三处理池的处理,大大提高了污水处理的效果,极大程度上降低了污水的含污量。

  权利要求书

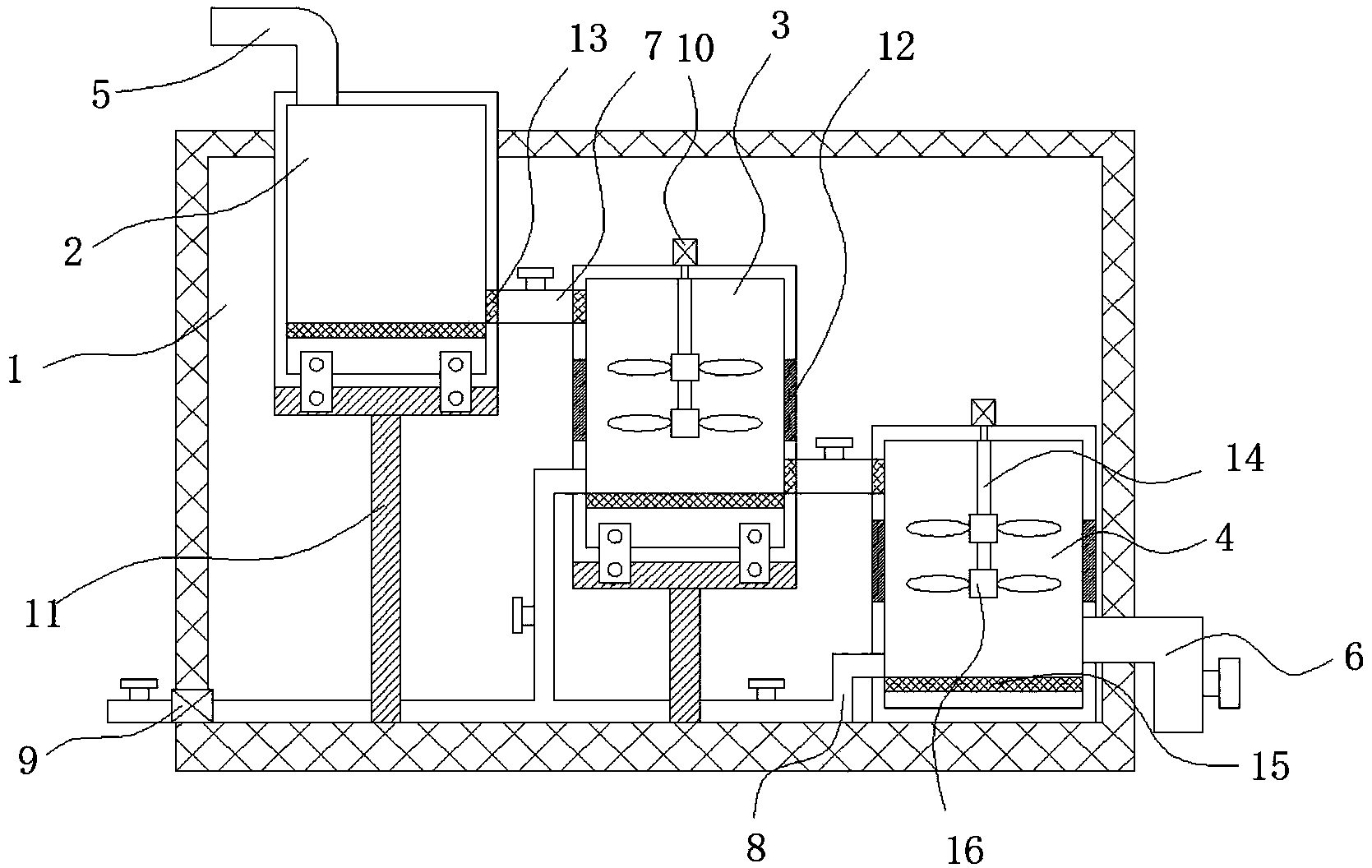

  1.一种污水处理用沉淀池,包括沉淀池(1)、第一处理池(2)、第二处理池(3)和第三处理池(4),其特征在于,所述沉淀池(1)内部底端的上端焊接有支撑柱(11),支撑柱(11)的上端通过安装片安装有第一处理池(2),第一处理池(2)的一侧通过水管(7)连接至第二处理池(3),第二处理池(3)的底端通过安装片安装在支撑柱(11)的上端,支撑柱(11)的底端通过焊接固定在沉淀池(1)的内部底端,第二处理池(3)的另一侧通过水管(7)连接至第三处理池(4)。

  2.根据权利要求1所述的一种污水处理用沉淀池,其特征在于,所述第一处理池(2)的上端设置有进水管(5),第一处理池(2)的一侧通过焊接固定有延长板(19),延长板(19)的一侧设置有过滤板(17),过滤板(17)呈凹槽网状,过滤板(17)的一侧通过连接块焊接有拉柄(18),拉柄(18)的一侧安插有螺钉,螺钉一端安插在第一处理池(2)的侧壁内部。

  3.根据权利要求2所述的一种污水处理用沉淀池,其特征在于,所述过滤板(17)的底端均匀开设有齿槽,齿槽的一侧啮合设置有转轮(20),转轮(20)通过转轴安装在第一处理池(2)与延长板(19)安装部分的侧壁内部。

  4.根据权利要求1所述的一种污水处理用沉淀池,其特征在于,所述水管(7)的两端均设置有活性炭层(13),且水管(7)的上端设置有控制阀。

  5.根据权利要求1所述的一种污水处理用沉淀池,其特征在于,所述第二处理池(3)和第三处理池(4)的两侧内壁均设置有紫外线灭菌灯(12),且第二处理池(3)和第三处理池(4)的上端均设置有驱动电机(10),驱动电机(10)的输出端安装有安装杆(14),安装杆(14)的底端安装有搅拌桨(16),第三处理池(4)的一侧底端设置有排水管(6)。

  6.根据权利要求1所述的一种污水处理用沉淀池,其特征在于,所述第一处理池(2)、第二处理池(3)和第三处理池(4)的内部底端内壁之间均通过焊接固定有隔板(15),隔板(15)的上端所在水平面与水管(7)底端所在水平面为同一水平面。

  7.根据权利要求1所述的一种污水处理用沉淀池,其特征在于,所述第二处理池(3)和第三处理池(4)的一侧均设置有排污管(8),排污管(8)的一侧伸出沉淀池(1)外面,且排污管(8)的一侧设置有污泥泵(9),污泥泵(9)的型号为g35-1,并且排污管(8)的上面设置有控制阀。

  说明书

  一种污水处理用沉淀池

  技术领域

  本发明涉及污水处理技术领域,尤其涉及一种污水处理用沉淀池。

  背景技术

  沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物,沉淀池在废水处理中广为使用。它的型式很多,按池内水流方向可分为平流式、竖流式和辐流式三种。考虑到颗粒沉淀过程中的絮凝因素,假设颗粒的沉速以等加速改变,并设起始沉速为零。其中,沉淀池是将污水在池中自然沉淀,使污水中的污物沉淀在池中底部,从而便于收集。

  公告号为CN206799336U的中国发明专利公开了一种污水处理用沉淀池,该专利利用导流板降低了污水的冲击力,使得污水缓慢流入沉淀一区,沉淀一区内装满污水之后,经过初步沉淀之后,污水从隔板一上端进入沉淀二区内,沉淀二区内污水装满之后,沉淀之后的污水从隔板二的上端进入沉淀三区内,在沉淀三区内再次沉淀的污水从出水口排出,沉淀池内的污泥需要定期从排污管排出,但是它依旧存在以下弊端:1)污水倒入时会参杂着水草等漂浮物,如不对其进行处理会造成堵塞的;2)污水相对静止的自然沉淀处理的效率不高。

  发明内容

  本发明的目的是为了解决现有技术中存在的含杂漂浮物以及相对静止自然沉淀处理的效率不高等缺点,而提出的一种污水处理用沉淀池。

  为了实现上述目的,本发明采用了如下技术方案:

  一种污水处理用沉淀池,包括沉淀池、第一处理池、第二处理池和第三处理池,所述沉淀池内部底端的上端焊接有支撑柱,支撑柱的上端通过安装片安装有第一处理池,第一处理池的一侧通过水管连接至第二处理池,第二处理池的底端通过安装片安装在支撑柱的上端,支撑柱的底端通过焊接固定在沉淀池的内部底端,第二处理池的另一侧通过水管连接至第三处理池。

  优选的,所述第一处理池的上端设置有进水管,第一处理池的一侧通过焊接固定有延长板,延长板的一侧设置有过滤板,过滤板呈凹槽网状,过滤板的一侧通过连接块焊接有拉柄,拉柄的一侧安插有螺钉,螺钉一端安插在第一处理池的侧壁内部。

  优选的,所述过滤板的底端均匀开设有齿槽,齿槽的一侧啮合设置有转轮,转轮通过转轴安装在第一处理池与延长板安装部分的侧壁内部。

  优选的,所述水管的两端均设置有活性炭层,且水管的上端设置有控制阀。

  优选的,所述第二处理池和第三处理池的两侧内壁均设置有紫外线灭菌灯,且第二处理池和第三处理池的上端均设置有驱动电机,驱动电机的输出端安装有安装杆,安装杆的底端安装有搅拌桨,第三处理池的一侧底端设置有排水管。

  优选的,所述第一处理池、第二处理池和第三处理池的内部底端内壁之间均通过焊接固定有隔板,隔板的上端所在水平面与水管底端所在水平面为同一水平面。

  优选的,所述第二处理池和第三处理池的一侧均设置有排污管,排污管的一侧伸出沉淀池外面,且排污管的一侧设置有污泥泵,污泥泵的型号为g35-1,并且排污管的上面设置有控制阀。

  本发明的有益效果是:

  1、本发明通过设置过滤板、拉柄和转轮,利用过滤板将漂浮物等杂质挡住防止其降低处理的效果。

  2、本发明通过设置安装杆、驱动电机和搅拌桨,利用搅拌桨搅拌污水,使其均匀接受紫外线灭菌灯的照射,提高灭菌的效果,同时加速污水中沉淀物的分离使其降落。

  3、本发明通过设置排污管和污泥泵,定期启动污泥泵对沉淀池内的沉淀物进行清理,有效地保持沉淀池的清洁。

  综上所述,本发明经过第一处理池、第二处理池和第三处理池的处理,大大提高了污水处理的效果,极大程度上降低了污水的含污量。
