申请日2018.07.18
公开(公告)日2018.10.23
IPC分类号C02F1/78; C02F1/32
摘要

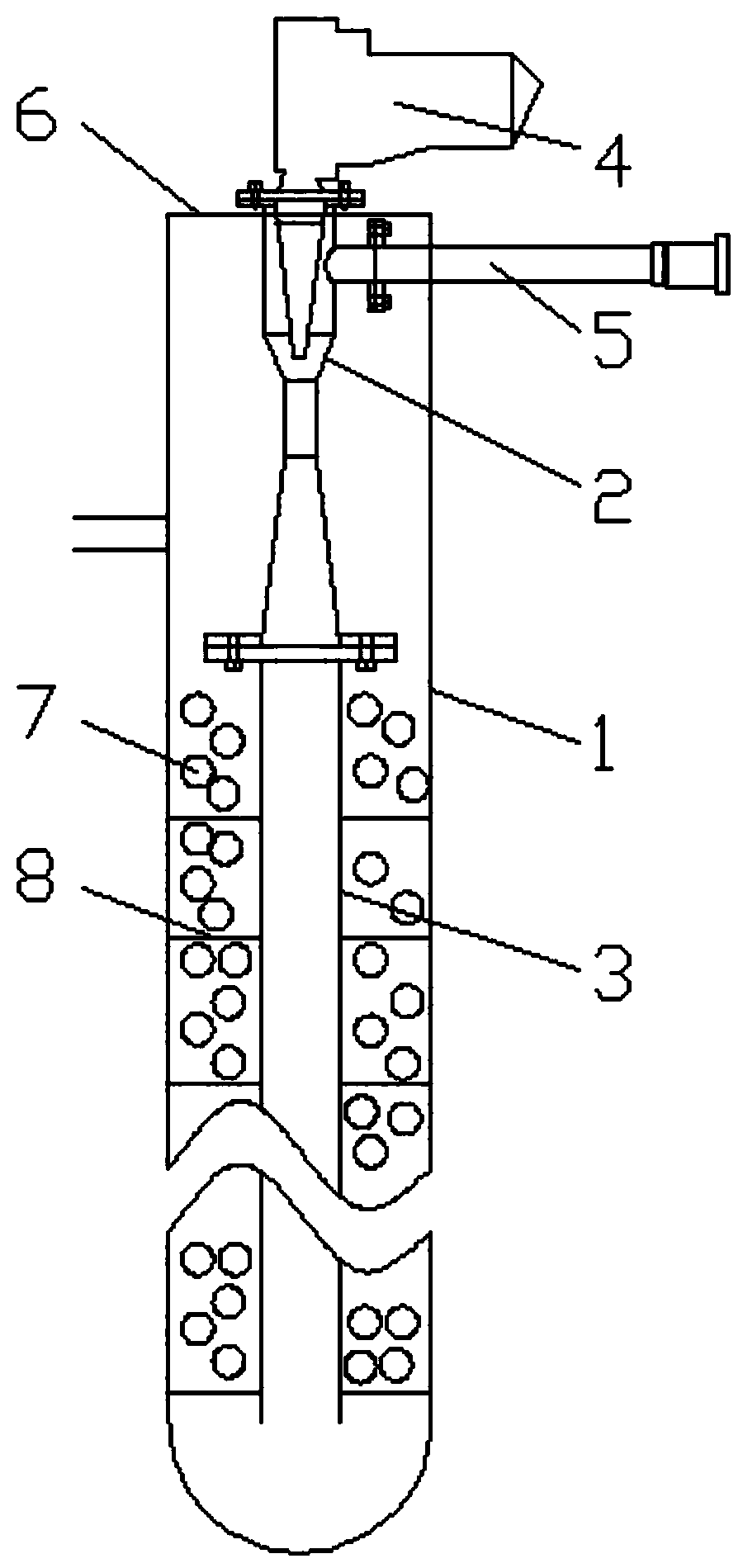

本发明公开了一种高级污水氧化处理设备,包括上升管、文丘里管和下降管,文丘里管插入上升管上部,文丘里管的入口段伸出上升管并与排污泵连接,文丘里管的扩散段连接下降管,下降管延伸至上升管底部,高速水流在文丘里管的喉部周围形成负压,进气管设置在文丘里管的喉部且从上升管侧边伸出,进气管连通臭氧发生装置,臭氧被自吸入水中,高速水流深入下降管下端涡旋搅拌,使臭氧在污水中溶解率高,上升管另一侧边设置有出水管,下降管外表面涂覆有二氧化钛涂覆层,污水内溶解的臭氧在上升管内上升回流时能够在二氧化钛的催化下对污水内有机物进行氧化分解,提高了臭氧的氧化效率。
权利要求书
1.一种高级污水氧化处理设备,其特征在于,包括上升管、文丘里管和下降管,所述文丘里管插入所述上升管上部,所述文丘里管的入口段伸出所述上升管并与排污泵连接,所述文丘里管的扩散段连接所述下降管,所述下降管延伸至所述上升管底部,进气管设置在所述文丘里管的喉部且从所述上升管侧边伸出,所述进气管连通臭氧发生装置,所述上升管另一侧边设置有出水管,所述下降管外表面涂覆有二氧化钛涂覆层。
2.如权利要求1所述的一种高级污水氧化处理设备,其特征在于,所述上升管内还设置有二氧化钛填料,所述二氧化钛填料为内外表面涂覆二氧化钛的空心陶瓷球。
3.如权利要求2所述的一种高级污水氧化处理设备,其特征在于,所述空心陶瓷球上开设有多个贯通其内外表面的通孔。
4.如权利要求2所述的一种高级污水氧化处理设备,其特征在于,所述上升管内壁间隔设置若干分隔网,所述分隔网将所述上升管分隔为若干分隔区,所述空心陶瓷球设置在所述分隔区内。
5.如权利要求1所述的一种高级污水氧化处理设备,其特征在于,所述上升管内表面涂覆有二氧化钛涂覆层。
6.如权利要求1所述的一种高级污水氧化处理设备,其特征在于,所述上升管的顶部设置有防喷板。
7.如权利要求1所述的一种高级污水氧化处理设备,其特征在于,所述上升管与所述下降管均为圆管,两者同轴设置。
8.如权利要求7所述的一种高级污水氧化处理设备,其特征在于,所述下降管的直径为所述上升管直径的1/4-1/2。
9.如权利要求8所述的一种高级污水氧化处理设备,其特征在于,所述下降管的直径为所述上升管直径的1/3。
说明书
一种高级污水氧化处理设备
技术领域
本发明涉及污水处理设备技术领域,具体涉及一种高级污水氧化处理设备。
背景技术
随着经济的发展,工业生产中产生的废水逐年增多,废水的直接排放将造成环境污染,这已对我国很多地区构成了严重的生态与生命威胁。
目前简便易行的废水处理方法主要是物理法(沉淀、过滤、吸附等)和生物法(利用细菌分解污染物)。但是经过这两种方法处理的废水一般不能达到排放标准。特别是物理法,只是将污染物从水中转移出来,并未能将有害物质分解,隐患并未消除;只有将有害物质彻底分解才是治本之道。
臭氧在天然物质中是最强的氧化剂之一,氧化能力仅次于强腐蚀性的氟。它可将农药、染料等多种有机物氧化降解为无毒的二氧化碳与水,彻底消除废水中的有害物质,且不产生新的二次污染物。臭氧在分解污染物的同时,还具有脱色、除臭、杀菌的功能,臭氧氧化处理废水存在的问题是制备臭氧需消耗大量的能源,这也使处理成本增加,如何提高臭氧的氧化效率是需要进一步研究解决的重要问题。
发明内容
本发明要解决的技术问题是提供一种高级污水氧化处理设备,通过文丘里管结合深井曝气结构提高臭氧的溶解效率,同时通过加入催化剂进一步提高臭氧的氧化效率。
为了解决上述技术问题,本发明提供了一种高级污水氧化处理设备,包括上升管、文丘里管和下降管,所述文丘里管插入所述上升管上部,所述文丘里管的入口段伸出所述上升管并与排污泵连接,排污泵产生的污水流经过文丘里管的入口段形成高速水流,所述文丘里管的扩散段连接所述下降管,所述下降管延伸至所述上升管底部,高速水流在文丘里管的喉部周围形成负压,进气管设置在所述文丘里管的喉部且从所述上升管侧边伸出,所述进气管连通臭氧发生装置,臭氧被自吸入水中,排污泵使水体搅动与充氧同时进行,且水流深入下降管下端涡旋搅拌,使臭氧在污水中溶解率高,所述上升管另一侧边设置有出水管,所述下降管外表面涂覆有二氧化钛涂覆层,污水内溶解的臭氧在上升管内上升回流时能够在二氧化钛的催化下对污水内有机物进行氧化分解,提高了臭氧的氧化效率。
进一步的,所述上升管内还设置有二氧化钛填料,所述二氧化钛填料为内外表面涂覆二氧化钛的空心陶瓷球,使污水与更多的二氧化钛催化剂接触。
进一步的,所述空心陶瓷球上开设有多个贯通其内外表面的通孔,污水从通孔内流通,充分接触空心陶瓷球的内外表面,空心陶瓷球比表面积大,污水和臭氧与空心陶瓷球表面的二氧化钛氧化剂接触充分,有效提高反应效率。
进一步的,所述上升管内壁间隔设置若干分隔网,所述分隔网将所述上升管分隔为若干分隔区,所述空心陶瓷球设置在所述分隔区内,保证填料活动范围的稳定,同时减少填料的使用,填料无需填满每个分隔区,且不会发生堵塞出水管的情况。
进一步的,所述上升管内表面涂覆有二氧化钛涂覆层,使污水与更多的二氧化钛催化剂接触。
进一步的,所述上升管的顶部设置有防喷板,防止污水从上升管内溢出。
进一步的,所述上升管与所述下降管均为圆管,两者同轴设置,保证水流通畅,且使得各部分的污水能够均匀氧化分解。
进一步的,所述下降管的直径为所述上升管直径的1/4-1/2,下降管的直径小,水流在下降管内流速大,切应力较大,产生很多小气泡,增加臭氧在水中的溶解率,上升管的直径大,流速缓,使得污水与催化剂的接触时间长,提高氧化分解效率。
作为优选的,所述下降管的直径为所述上升管直径的1/3。
本发明的一种高级污水氧化处理设备,与现有技术相比的有益效果是:通过文丘里管实现臭氧自吸混合,同时深度曝气,提高臭氧的溶解效率及氧化效率,在上升回流阶段设置催化剂,进一步增加了臭氧的氧化效率,污水的氧化分解率高,处理彻底。
