申请日2018.07.18
公开(公告)日2018.11.06
IPC分类号B01D29/03; C02F1/00
摘要
本发明公开了一种应用于工业废水处理的循环处理系统，其结构包括封盖、控制面板、显示器、控制键、支撑支柱、固定限位块、底座、主机体、废水出口、废水进口、压力表，述底座与固定限位块的底面为一体化结构，后端设有主机体，与主机体的底面焊接，固定限位块底面均与支撑支柱的一端焊接，支撑支柱设有两根，另一端均与控制面板的底面焊接，本发明通过上述部件的互相组合，通过增加了检测器、探测头等等机构，使设备在检测到废水过滤不彻底时，能够自动回流过滤，大大减少了由于废水过滤不彻底而排出，对人体和环境造成的危害，且不会对新鲜水造成污染。
权利要求书

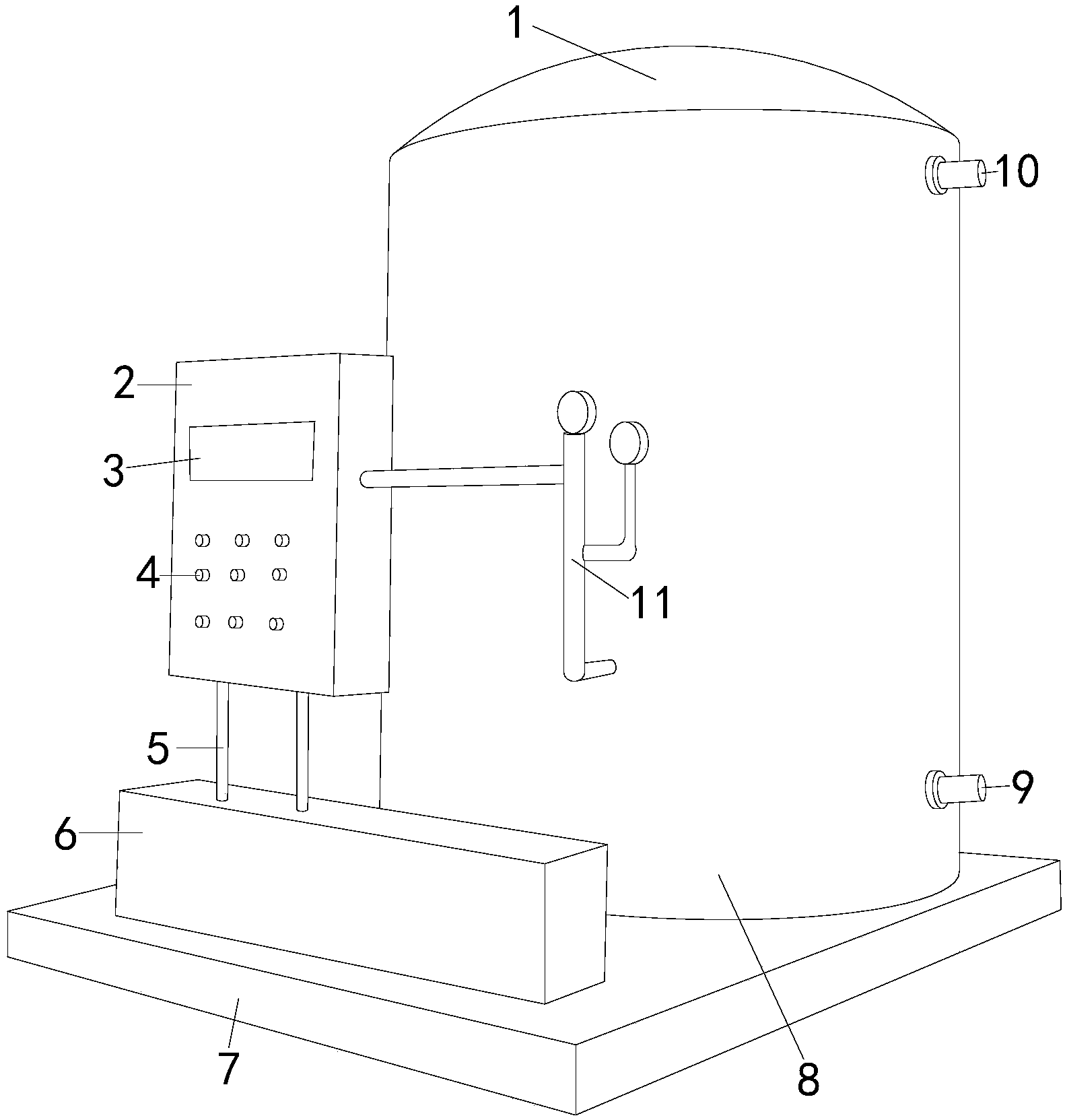

1.一种应用于工业废水处理的循环处理系统，其结构包括封盖(1)、控制面板(2)、显示器(3)、控制键(4)、支撑支柱(5)、固定限位块(6)、底座(7)、主机体(8)、废水出口(9)、废水进口(10)、压力表(11)，述底座(7)与固定限位块(6)的底面为一体化结构，后端设有主机体(8)，与主机体(8)的底面焊接，所述固定限位块(6)底面均与支撑支柱(5)的一端焊接，其特征在于：
所述支撑支柱(5)设有两根，另一端均与控制面板(2)的底面焊接，所述控制面板(2)顶面与显示器(3)的底面为一体化结构，正面下方设有控制键(4)，顶面均与控制键(4)的底面焊接，右侧设有压力表(11)，右侧与压力表(11)一端焊接，所述控制键(4)设有若干个，均匀分布在控制面板(2)的顶面，与控制面板(2)的顶面焊接，所述压力表(11)的另一端与主机体(8)的正面，与主机体(8)的正面焊接，所述废水出口(9)设于主机体(8)的右侧，一端与主机体(8)右侧焊接，所述废水进口(10)设于主机体(8)的右侧上方，一端与主机体(8)的右侧焊接，所述封盖(1)设于主机体(8)的顶部，底面与主机体(8)的顶面为一体化结构;
所述主机体(8)包括一号回流管(801)、消毒池(802)、检测器(803)、探测头(804)、一号齿条(805)、废水排出管道(806)、隔离板(807)、二号回流管(808)、电线(809)、一号齿轮(810)、电磁铁(811)、磁力铁(812)、一号转轴(813)、传动带(814)、二号齿条(815)、电机(816)、二号齿轮(817)、电机转轴(818)、三号齿轮(819)、四号齿轮(820)、一号传动杆(821)、一号拉绳(822)、牵引绳(823)、滑轮组(824)、一号弹簧(825)、滑轮(826)、二号转轴(827)、五号齿轮(828)、六号齿轮(829)、二号拉绳(830)、导电块(831)、一号限位块(832)、二号弹簧(833)、二号限位块(834)、接触块(835)、三号弹簧(836)、三号限位块(837)、三号转轴(838)、七号齿轮(839)、八号齿轮(840)、二号传动杆(841)、九号齿轮(842)、十号齿轮(843)、十一号齿轮(844)、十二号齿轮(845)、顶杆(846)、四号弹簧(847)、挡板(848)，所述一号回流管(801)设于消毒池(802)内部，底面与隔离板(807)扣接，所述废水排出管道(806)一端贯穿隔离板(807)与消毒池(802)内部扣接，另一端与废水出口(9)一端扣接，所述二号回流管(808)一端贯穿隔离板(807)与一号回流管(801)为一体化结构，另一端与废水排出管道(806)一侧为一体化节结构，所述探测头(804)贯穿废水排出管道(806)，一端与检测器(803)的一侧为一体化结构，所述检测器(803)的另一侧设有电线(809)，与电线(809)的一端焊接，所述电线(809)的另一端与电磁铁(811)一端焊接，所述电磁铁(811)的另一端与磁力铁(812)的一端过渡配合，所述二号拉绳(830)一端与磁力铁(812)的另一端焊接，另一端设于三号限位块(837)的顶面中部，与三号限位块(837)中部焊接，所述三号限位块(837)设于导电块(831)的顶面，与导电块(831)间隙配合，所述导电块(831)设有两块，底面均与电机(816)顶面焊接，一侧均与接触块(835)一端焊接，所述三号弹簧(836)一端与三号限位块(837)底面焊接，另一端与接触块(835)的顶面中部焊接，所述接触块(835)的底面中部与一号限位块(832)顶面扣接，所述一号限位块(832)底面与二号限位块(834)顶面中部为一体化机构，所述二号限位块(834)底面中部与二号弹簧(833)一端焊接，所述二号弹簧(833)另一端与电机(816)顶面焊接，所述电机(816)设于废水排出管道(806)的上方，右侧与电机转轴(818)为一体化结构，所述电机转轴(818)的中部与三号齿轮(819)为一体化结构，右端与六号齿轮(829)一端为一体化结构，所述四号齿轮(820)设于三号齿轮(819)的底面，与三号齿轮(819)啮合，所述二号齿轮(817)设于四号齿轮(820)的顶面，与四号齿轮(820)啮合，所述一号传动杆(821)一端与二号齿轮(817)为一体化机构，另一端与十一号齿轮(844)一端焊接，所述十一号齿轮(844)设于十二号齿轮(845)的顶面。与十二号齿轮(845)啮合，所述十号齿轮(843)与十二号齿轮(845)啮合，所述二号传动杆(841)一端与十号齿轮(843)为一体化结构，另一端与九号齿轮(842)为一体化结构，所述九号齿轮(842)与七号齿轮(839)啮合，所述七号齿轮(839)顶面设有三号转轴(838)，与三号转轴(838)底面扣接，底面设有七号齿轮(839)，与八号齿轮(840)为一体化结构，所述八号齿轮(840)与二号齿条(815)啮合，所述二号齿条(815)一端贯穿二号回流管(808)，与二号回流管(808)过渡配合，所述传动带(814)的一端与三号转轴(838)扣接，另一端与一号转轴(813)扣接，所述一号转轴(813)底面与一号齿轮(810)为一体化结构，所述一号齿轮(810)与一号齿条(805)啮合，所述一号齿条(805)贯穿废水排出管道(806)，与废水排出管道(806)过渡配合，所述六号齿轮(829)与五号齿轮(828)啮合，所述五号齿轮(828)的顶面中部设有二号转轴(827)，与二号转轴(827)的底面为一体化结构，所述一号拉绳(822)一端与二号转轴(827)口接，另一端绕过滑轮(826)，贯穿四号弹簧(847)与顶杆(846)底面焊接，所述顶杆(846)底面与四号弹簧(847)一端焊接，顶面中部与牵引绳(823)一端焊接，所述牵引绳(823)绕过滑轮组(824)，贯穿一号弹簧(825)，与挡板(848)一端扣接，所述滑轮组(824)设有两个，所述挡板(848)一端与一号弹簧(825)一端焊接，另一端贯穿废水排出管道(806)，与废水排出管道(806)过渡配合。
2.根据权利要求1所述的一种应用于工业废水处理的循环处理系统，其特征在于：所述底座(7)顶面前端设有固定限位块(6)。
3.根据权利要求1所述的一种应用于工业废水处理的循环处理系统，其特征在于：所述固定限位块(6)的顶面设有支撑支柱(5)。
4.根据权利要求1所述的一种应用于工业废水处理的循环处理系统，其特征在于：所述控制面板(2)的正面上方设有显示器(3)。
5.根据权利要求1所述的一种应用于工业废水处理的循环处理系统，其特征在于：所述主机体(8)为圆柱体。
说明书
一种应用于工业废水处理的循环处理系统
技术领域
本发明是一种应用于工业废水处理的循环处理系统，属于工业废水处理的循环处理领域。
背景技术
工业废水处理的循环处理装置用于工业废水循环处理，会将系统内产生的废水，经适当处理后重复使用，不补充或少量补充新鲜水，而不排放或少排放废水的用水方式。
现有技术使用时，易由于废水过滤不彻底而排出，易造成对人体和环境的危害，在循环使用时，易对新鲜水造成污染。
发明内容
针对现有技术存在的不足，本发明目的是提供一种应用于工业废水处理的循环处理系统，以解决现有技术使用时，易由于废水过滤不彻底而排出，易造成对人体和环境的危害，在循环使用时，易对新鲜水造成污染的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种应用于工业废水处理的循环处理系统，其结构包括封盖、控制面板、显示器、控制键、支撑支柱、固定限位块、底座、主机体、废水出口、废水进口、压力表，述底座与固定限位块的底面为一体化结构，后端设有主机体，与主机体的底面焊接，所述固定限位块底面均与支撑支柱的一端焊接，所述支撑支柱设有两根，另一端均与控制面板的底面焊接，所述控制面板顶面与显示器的底面为一体化结构，正面下方设有控制键，顶面均与控制键的底面焊接，右侧设有压力表，右侧与压力表一端焊接，所述控制键设有若干个，均匀分布在控制面板的顶面，与控制面板的顶面焊接，所述压力表的另一端与主机体的正面，与主机体的正面焊接，所述废水出口设于主机体的右侧，一端与主机体右侧焊接，所述废水进口设于主机体的右侧上方，一端与主机体的右侧焊接，所述封盖设于主机体的顶部，底面与主机体的顶面为一体化结构，所述主机体包括一号回流管、消毒池、检测器、探测头、一号齿条、废水排出管道、隔离板、二号回流管、电线、一号齿轮、电磁铁、磁力铁、一号转轴、传动带、二号齿条、电机、二号齿轮、电机转轴、三号齿轮、四号齿轮、一号传动杆、一号拉绳、牵引绳、滑轮组、一号弹簧、滑轮、二号转轴、五号齿轮、六号齿轮、二号拉绳、导电块、一号限位块、二号弹簧、二号限位块、接触块、三号弹簧、三号限位块、三号转轴、七号齿轮、八号齿轮、二号传动杆、九号齿轮、十号齿轮、十一号齿轮、十二号齿轮、顶杆、四号弹簧、挡板，所述一号回流管设于消毒池内部，底面与隔离板扣接，所述废水排出管道一端贯穿隔离板与消毒池内部扣接，另一端与废水出口一端扣接，所述二号回流管一端贯穿隔离板与一号回流管为一体化结构，另一端与废水排出管道一侧为一体化节结构，所述探测头贯穿废水排出管道，一端与检测器的一侧为一体化结构，所述检测器的另一侧设有电线，与电线的一端焊接，所述电线的另一端与电磁铁一端焊接，所述电磁铁的另一端与磁力铁的一端过渡配合，所述二号拉绳一端与磁力铁的另一端焊接，另一端设于三号限位块的顶面中部，与三号限位块中部焊接，所述三号限位块设于导电块的顶面，与导电块间隙配合，所述导电块设有两块，底面均与电机顶面焊接，一侧均与接触块一端焊接，所述三号弹簧一端与三号限位块底面焊接，另一端与接触块的顶面中部焊接，所述接触块的底面中部与一号限位块顶面扣接，所述一号限位块底面与二号限位块顶面中部为一体化机构，所述二号限位块底面中部与二号弹簧一端焊接，所述二号弹簧另一端与电机顶面焊接，所述电机设于废水排出管道的上方，右侧与电机转轴为一体化结构，所述电机转轴的中部与三号齿轮为一体化结构，右端与六号齿轮一端为一体化结构，所述四号齿轮设于三号齿轮的底面，与三号齿轮啮合，所述二号齿轮设于四号齿轮的顶面，与四号齿轮啮合，所述一号传动杆一端与二号齿轮为一体化机构，另一端与十一号齿轮一端焊接，所述十一号齿轮设于十二号齿轮的顶面。与十二号齿轮啮合，所述十号齿轮与十二号齿轮啮合，所述二号传动杆一端与十号齿轮为一体化结构，另一端与九号齿轮为一体化结构，所述九号齿轮与七号齿轮啮合，所述七号齿轮顶面设有三号转轴，与三号转轴底面扣接，底面设有七号齿轮，与八号齿轮为一体化结构，所述八号齿轮与二号齿条啮合，所述二号齿条一端贯穿二号回流管，与二号回流管过渡配合，所述传动带的一端与三号转轴扣接，另一端与一号转轴扣接，所述一号转轴底面与一号齿轮为一体化结构，所述一号齿轮与一号齿条啮合，所述一号齿条贯穿废水排出管道，与废水排出管道过渡配合，所述六号齿轮与五号齿轮啮合，所述五号齿轮的顶面中部设有二号转轴，与二号转轴的底面为一体化结构，所述一号拉绳一端与二号转轴口接，另一端绕过滑轮，贯穿四号弹簧与顶杆底面焊接，所述顶杆底面与四号弹簧一端焊接，顶面中部与牵引绳一端焊接，所述牵引绳绕过滑轮组，贯穿一号弹簧，与挡板一端扣接，所述滑轮组设有两个，所述挡板一端与一号弹簧一端焊接，另一端贯穿废水排出管道，与废水排出管道过渡配合。
进一步的，所述底座顶面前端设有固定限位块。
进一步的，所述固定限位块的顶面设有支撑支柱。
进一步的，所述控制面板的正面上方设有显示器。
进一步的，所述主机体为圆柱体。
有益效果
本发明一种应用于工业废水处理的循环处理系统，用户在通过本设备在进行工业废水处理的循环处理时，应先检测设备是否能够正常使用，在设备配件老化或损坏时，应及时更换设备配件，在设备正常使用时，废水通过废水进口进入消毒池中消毒后，通过废水排出管道排出，在探测头检测到废水消毒不够彻底时，通过检测器通电，使电磁铁将磁力铁吸住，使接触块与导电块连接，使电机工作，使电机转轴带动三号齿轮与六号齿轮转动，是四号齿轮带动二号齿轮转动，使十一号齿轮带动十二号齿轮转动，使十号齿轮带动二号传动杆转动，使九号齿轮带动七号齿轮转动，使八号齿轮带动二号齿轮转动，使二号齿轮与二号回流管分离，通过传动带，使一号齿轮带动一号齿条向左移动，通过二号转轴使挡板向下移动，从而将消毒不彻底的废水回流，本发明通过上述部件的互相组合，通过增加了检测器、探测头等等机构，使设备在检测到废水过滤不彻底时，能够自动回流过滤，大大减少了由于废水过滤不彻底而排出，对人体和环境造成的危害，且不会对新鲜水造成污染。
