用于热解吸含汞废水处理及其汞资源化回收系统

发布时间:2019-4-28 13:04:27  中国污水处理工程网

  申请日2018.07.18

  公开(公告)日2018.11.06

  IPC分类号C02F9/04; C02F11/04; C02F11/12; C02F11/14; B01D53/00; B01D53/04; B09C1/06; C02F103/18

  摘要

  一种用于热解吸含汞废水处理及其汞资源化回收系统。冷凝降温设备的出水口与沉降罐的进水口相连通,沉降罐的上清液出水口与热交换器相连通,热交换器与冷凝降温设备的循环水入口和冷却塔相连通,污泥罐的出口与板框压滤机的泥浆入口相连通,板框压滤机的压滤液体管道与第一沉淀池的入口相连通,第一沉淀池的出水口与反应池的入口相连通,反应池的出口与第二沉淀池的入口相连通,第二沉淀池的出水口与活性炭过滤器的入口相连通,活性炭过滤器的出口与布袋过滤器的入口相连通,第一沉淀池的液汞管道与富汞液回收罐相连通;第二沉淀池的含汞污泥管路与板框压滤机的含汞污泥入口相连通,热解吸设备的固相物出口和耐高温除尘设备的固相物出口相连通。

  权利要求书

  1.一种用于热解吸含汞废水处理及其汞资源化回收的系统,其特征在于,包括:热解吸设备、耐高温除尘设备、冷凝降温设备、载硫活性炭吸附罐、引风机、沉降罐、污泥罐、板框压滤机、第一沉淀池、反应池、第二沉淀池、活性炭过滤器、布袋过滤器、富汞液回收罐、热交换器和冷却塔,所述热解吸设备的气体出口与耐高温除尘设备的气体入口相连通,耐高温除尘设备的气体出口与冷凝降温设备的气体入口相连通,冷凝降温设备的气体出口与载硫活性炭吸附罐的气体入口相连通,载硫活性炭吸附罐的气体出口与引风机的进风口相连通;冷凝降温设备的出水口与沉降罐的进水口相连通,沉降罐的上清液出水口与热交换器相连通,热交换器与冷凝降温设备的循环水入口和冷却塔相连通,沉降罐底部的泥浆管与污泥罐的入口相连通,污泥罐的出口与板框压滤机的泥浆入口相连通,板框压滤机的压滤液体管道与第一沉淀池的入口相连通,第一沉淀池的出水口与反应池的入口相连通,反应池的出口与第二沉淀池的入口相连通,第二沉淀池的出水口与活性炭过滤器的入口相连通,活性炭过滤器的出口与布袋过滤器的入口相连通,第一沉淀池的液汞管道与富汞液回收罐相连通;第二沉淀池的含汞污泥管路与板框压滤机的含汞污泥入口相连通,热解吸设备的固相物出口和耐高温除尘设备的固相物出口相连通。

  2.根据权利要求1所述的用于热解吸含汞废水处理及其汞资源化回收的系统,其特征在于,耐高温除尘设备的外层设置有保温隔热层。

  3.根据权利要求1所述的用于热解吸含汞废水处理及其汞资源化回收的系统,其特征在于,所述载硫活性炭吸附罐为多级串联装置。

  4.根据权利要求1所述的用于热解吸含汞废水处理及其汞资源化回收的系统,其特征在于,所述富汞液回收罐为密封装置。

  说明书

  一种用于热解吸含汞废水处理及其汞资源化回收的系统

  技术领域

  本发明涉及一种用于热解吸含汞废水处理及其汞资源化回收的系统,属于含汞废水处理及其汞资源化回收系统技术领域。

  背景技术

  土壤汞污染的修复技术主要有固化稳定化技术、土壤淋洗技术、植物修复技术、热解吸技术等。其中,热解吸技术因其处理时间短、修复效果好、二次污染小等特点,被认为是处理高浓度含汞土壤/固废的最佳技术之一。热解吸修复技术是利用汞的易挥发特性,将含汞固体废物加热至污染物临界沸点,使吸附于含汞固废中的汞及其化合物以气态形式挥发出来,最后集中处理这些气态污染物的一种修复技术。目前对于汞蒸气的处理方法多采用冷凝法和溶液吸收法。冷凝法分为直接冷凝和间接冷凝两种方式,其中间接冷凝方式换热效率较低,直接冷凝方式换热效果较好,但无论采用何种方式都将产生大量的工艺废水。目前针对含汞废水的处理方法包括絮凝沉淀法、硫化物沉淀法、活性炭吸附法、金属还原法等,这些方法多针对氯碱行业等含汞废水的处置,并非是针对含汞废物热解吸工艺废水的处置。而目前针对热解吸工艺废水的处置方法均较简单,不能最大限度的回收单质汞,造成能源的浪费。申请公布号为CN104289513A、申请公布日为2015年1月21日的发明公开了一种汞污染土壤热脱附装置及处理方法,该装置包括预处理单元、进料单元、燃料供应单元、热脱附单元、高温除尘单元、工艺水处理单元、出料单元、尾气冷却单元和尾气处理单元。该发明中热解吸工艺废水仅经过泥水分离及石英砂过滤,很难将废水中的离子态汞去除进而达到回用标准,也不能最大限度的回收单质汞。

  发明内容

  本发明的目的是为了解决上述现有技术存在的问题,进而提供一种用于热解吸含汞废水处理及其汞资源化回收的系统。

  本发明的目的是通过以下技术方案实现的:

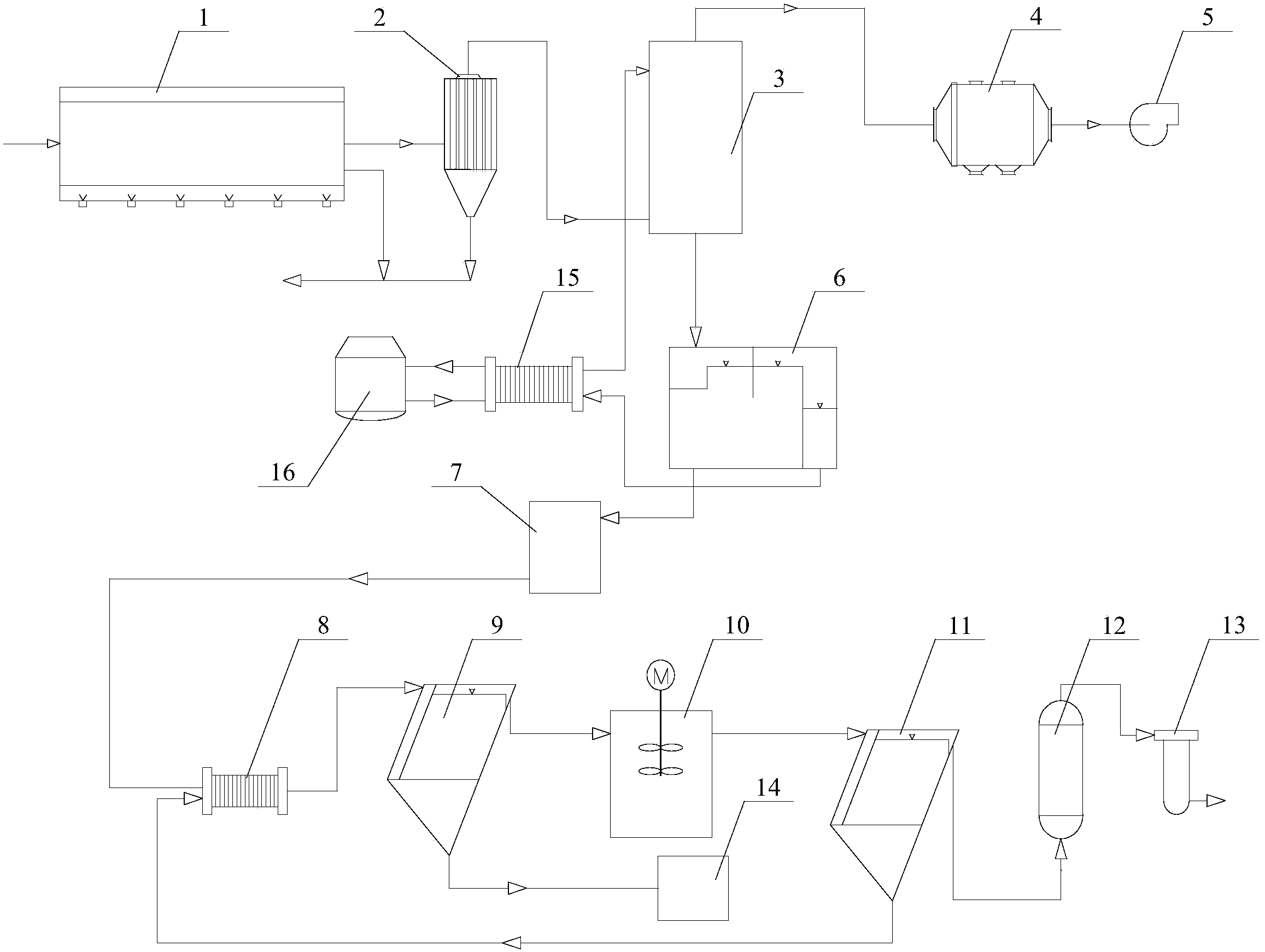

  一种用于热解吸含汞废水处理及其汞资源化回收的系统,包括:热解吸设备、耐高温除尘设备、冷凝降温设备、载硫活性炭吸附罐、引风机、沉降罐、污泥罐、板框压滤机、第一沉淀池、反应池、第二沉淀池、活性炭过滤器、布袋过滤器、富汞液回收罐、热交换器和冷却塔,所述热解吸设备的气体出口与耐高温除尘设备的气体入口相连通,耐高温除尘设备的气体出口与冷凝降温设备的气体入口相连通,冷凝降温设备的气体出口与载硫活性炭吸附罐的气体入口相连通,载硫活性炭吸附罐的气体出口与引风机的进风口相连通;冷凝降温设备的出水口与沉降罐的进水口相连通,沉降罐的上清液出水口与热交换器相连通,热交换器与冷凝降温设备的循环水入口和冷却塔相连通,沉降罐底部的泥浆管与污泥罐的入口相连通,污泥罐的出口与板框压滤机的泥浆入口相连通,板框压滤机的压滤液体管道与第一沉淀池的入口相连通,第一沉淀池的出水口与反应池的入口相连通,反应池的出口与第二沉淀池的入口相连通,第二沉淀池的出水口与活性炭过滤器的入口相连通,活性炭过滤器的出口与布袋过滤器的入口相连通,第一沉淀池的液汞管道与富汞液回收罐相连通;第二沉淀池的含汞污泥管路与板框压滤机的含汞污泥入口相连通,热解吸设备的固相物出口和耐高温除尘设备的固相物出口相连通。

  与现有技术相比,本发明具有以下优点:

  (1)热解吸工艺废水经过该系统处置后,可最大限度的实现单质汞的回收,实现汞的资源化回收。

  (2)本发明中尾气处理单元中产生的工艺废水经处理后全部回用,不进行外排,节省资源。

  (3)本发明可将汞化合物转化为汞单质,提升单质汞回收率。
