新型石墨烯污水净化技术

发布时间:2019-4-28 13:09:08  中国污水处理工程网

  申请日2018.07.18

  公开(公告)日2018.11.06

  IPC分类号C02F9/14

  摘要

  本发明公开了石墨烯污水净化装置,属于石墨烯污水净化领域。石墨烯污水净化装置,包括进水管,还包括依次连通的粗过滤池、细过滤池、厌氧池、缺氧池、好氧池、沉淀池、膜池和出水管;所述的细过滤池为竖直的过滤管道,管道中转动连接过滤网,所述的过滤网的上端连通反冲洗装置;所述的污水池为圆柱型,所述的污水池内中间位置设置有旋转轴,所述的旋转轴上固定连接有绞龙叶片,所述的绞龙叶片上设置有多个漏水孔;污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。

  权利要求书

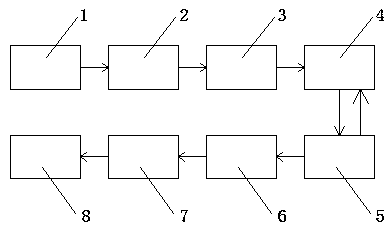

  1.石墨烯污水净化装置,包括进水管,其特征在于:还包括依次连通的粗过滤池(1)、细过滤池(2)、厌氧池(3)、缺氧池(4)、好氧池(5)、沉淀池(6)、膜池(7)和出水管(8),所述的进水管一端连接污水池,另一端连通粗过滤池(1),所述的好氧池(5)通过回流管与缺氧池(4)连通,所述的沉淀池(6)内底部设置有磁铁,所述的沉淀池(6)上方设置有铁屑喷口,所述的细过滤池(2)和厌氧池(3)之间通过细过滤管道连接;

  所述的细过滤池(2)为竖直的过滤管道,管道中转动连接过滤网(9),所述的过滤网(9)的上端连通反冲洗装置,下侧连接排污管,所述的排污管和细过滤管道之间连接有电动旋转挡板(10),所述的反冲洗装置的入口设置在过滤管道内壁,并且反冲洗装置的入口设置有过滤装置板(11),所述的过滤装置板(11)为四分之一圆弧,反冲洗装置的出口正对着敞口装置(12),所述的敞口装置(12)下方连通竖直管道(13),所述的竖直管道(13)套接在竖管(14)内,所述的竖直管道(13)底端的一侧开有出水口(15),所述的出水口(15)的下边缘紧贴连接第一密封环(16),所述的出水口(15)的上方连接有第二密封环(17),所述的第一密封环(16)和第二密封环(17)位于竖直管道(13)和竖管(14)之间,所述的竖管(14)和出水口(15)相对应的位置设置有出水孔(18),所述的出水孔(18)连接出水斜管(19)的一端,所述的出水斜管(19)的另一端连通过滤管道,所述的过滤装置板(11)上方的过滤管道上设置有电动阀,所述的竖直管道(13)正下方固定连接固定棒(20)和弹簧(21)的一端,所述的弹簧(21)的另一端固定在竖管(14)的底部,所述的竖管(14)的底部的正中间设置有开关(22),所述的开关(22)与电动阀和电动旋转挡板(10)电连接,所述的固定棒(20)为金属棒,所述的开关(22)由电磁铁制成;所述的过滤网(9)由石墨烯宏观体材料制成;

  所述的污水池为圆柱型,所述的污水池内中间位置设置有旋转轴(23),所述的旋转轴(23)上固定连接有绞龙叶片(24),所述的绞龙叶片(24)上设置有多个漏水孔(25),所述的旋转轴(23)外表面设置有多个孔,所述的孔通过旋转轴(23)内部的管道连接絮凝剂装置,所述的絮凝剂装置设置于旋转轴(23)内部。

  2.根据权利要求1所述的石墨烯污水净化装置,其特征在于:所述的铁屑喷口旁边还设置有石英砂喷口。

  说明书

  石墨烯污水净化装置

  技术领域

  本发明涉及石墨烯污水净化领域,更具体地说,涉及石墨烯污水净化装置。

  背景技术

  好氧池的作用是让活性污泥进行有氧呼吸,进一步把有机物分解成无机物,去除污染物的功能,运行好是要控制好含氧量及微生物的其他各需条件的最佳,这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用,去除废水中的有机物,通常需要时间较长,厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;

  缺氧池是相对厌氧和好氧来讲,一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时,可在该池(区)内进行反硝化脱氮反应;

  根据污水来源的观点,污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别,相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源,污水可以分为这四类。

  第一类:工业废水 来自制造采矿和工业生产活动的污水,包括来自与工业或者商业储藏、加工的径流活渗沥液,以及其它不是生活污水的废水。

  第二类:生活污水 来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水,包括下水道系统中生活污水中混合的工业废水。

  第三类:商业污水 来自商业设施而且某些成分超过生活污水的无毒、无害的污水[2]。如餐饮污水。洗衣房污水、动物饲养污水,发廊产生的污水等。

  第四类:表面径流 来自雨水、雪水、高速公路下水,来自城市和工业地区的水等等,表面径流没有渗进土壤,沿街道和陆地进入地下水。

  污水种类繁多,如何有效的治理至关重要。

  发明内容

  为解决上述问题,本发明采用如下的技术方案。

  石墨烯污水净化装置,包括进水管,还包括依次连通的粗过滤池、细过滤池、厌氧池、缺氧池、好氧池、沉淀池、膜池和出水管,所述的进水管一端连接污水池,另一端连通粗过滤池,所述的好氧池通过回流管与缺氧池连通,所述的沉淀池内底部设置有磁铁,所述的沉淀池上方设置有铁屑喷口,所述的细过滤池和厌氧池之间通过细过滤管道连接;

  所述的细过滤池为竖直的过滤管道,管道中转动连接过滤网,所述的过滤网的上端连通反冲洗装置,下侧连接排污管,所述的排污管和细过滤管道之间连接有电动旋转挡板,所述的反冲洗装置的入口设置在过滤管道内壁,并且反冲洗装置的入口设置有过滤装置板,所述的过滤装置板为四分之一圆弧,反冲洗装置的出口正对着敞口装置,所述的敞口装置下方连通竖直管道,所述的竖直管道套接在竖管内,所述的竖直管道底端的一侧开有出水口,所述的出水口的下边缘紧贴连接第一密封环,所述的出水口的上方连接有第二密封环,所述的第一密封环和第二密封环位于竖直管道和竖管之间,所述的竖管和出水口相对应的位置设置有出水孔,所述的出水孔连接出水斜管的一端,所述的出水斜管的另一端连通过滤管道,所述的过滤装置板上方的过滤管道上设置有电动阀,所述的竖直管道正下方固定连接固定棒和弹簧的一端,所述的弹簧的另一端固定在竖管的底部,所述的竖管的底部的正中间设置有开关,所述的开关与电动阀和电动旋转挡板电连接,所述的固定棒为金属棒,所述的开关由电磁铁制成;所述的过滤网9由石墨烯宏观体材料制成;

  所述的污水池为圆柱型,所述的污水池内中间位置设置有旋转轴,所述的旋转轴上固定连接有绞龙叶片,所述的绞龙叶片上设置有多个漏水孔,所述的旋转轴外表面设置有多个孔,所述的孔通过旋转轴内部的管道连接絮凝剂装置,所述的絮凝剂装置设置于旋转轴内部。

  优选地,所述的铁屑喷口旁边还设置有石英砂喷口。

  有益效果

  相比于现有技术,本发明的优点在于:污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。
