申请日2018.07.18
公开(公告)日2018.11.06
IPC分类号C02F1/00; A47J31/46; A47J31/44; A47J31/00
摘要

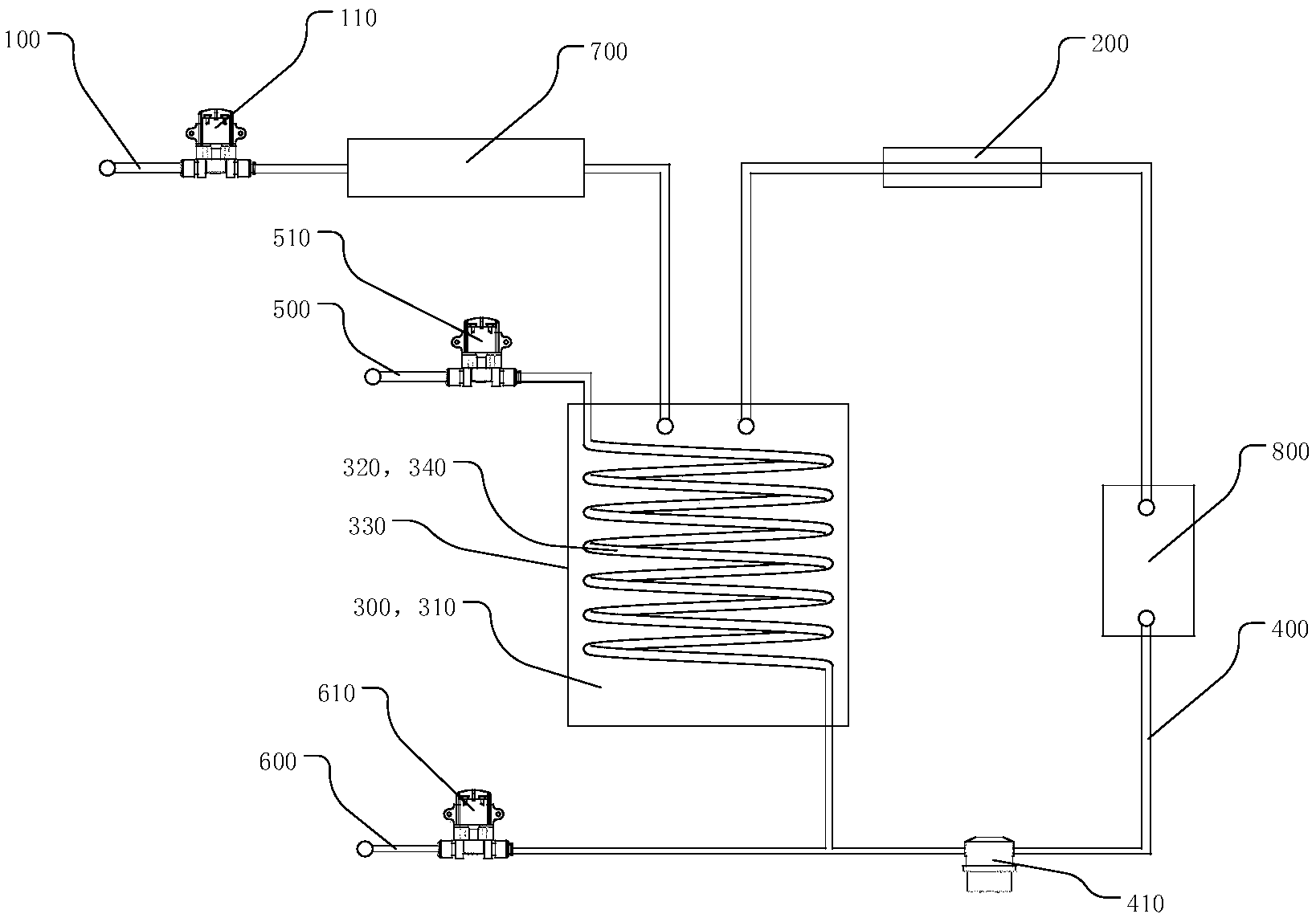

本发明公开了一种水处理系统，包括进水流路、加热部、热交换部、中间流路、第一出水流路和第二出水流路，所述加热部设置在所述中间流路上，所述热交换部包括第一流路和第二流路，所述第一流路和所述第二流路之间能够进行热交换;所述进水流路与所述第一流路的入口相连通，所述中间流路的进水端与所述第一流路的出口连通，所述中间流路的出水端与所述第二流路的入口和所述第二出水流路均连通，所述第二流路的出口与所述第一出水流路连通，所述水处理系统还包括净化部，所述净化部用于对由所述进水流路进入所述第一流路的原水进行净化。本发明的水处理系统及净饮设备，使得加热部加热净化后的水时，加热效率增加，使用体验增加。
权利要求书
1.一种水处理系统，其特征在于，包括进水流路、加热部、热交换部、中间流路、第一出水流路和第二出水流路，所述加热部设置在所述中间流路上，所述热交换部包括第一流路和第二流路，所述第一流路和所述第二流路之间能够进行热交换;所述进水流路与所述第一流路的入口相连通，所述中间流路的进水端与所述第一流路的出口连通，所述中间流路的出水端与所述第二流路的入口和所述第二出水流路均连通，所述第二流路的出口与所述第一出水流路连通，所述水处理系统还包括净化部，所述净化部用于对由所述进水流路进入所述第一流路的原水进行净化。
2.根据权利要求1所述的水处理系统，其特征在于，所述热交换部包括外壳和设置在所述外壳内的换热管路，所述外壳与所述换热管路之间的空间构成所述第一流路，所述换热管路的内腔构成所述第二流路。
3.根据权利要求2所述的水处理系统，其特征在于，所述第一流路的入口和出口均设置在所述外壳的上部;和/或，
所述第二流路的入口设置在所述外壳的下部，所述第二流路的出口设置在所述外壳的上部。
4.根据权利要求2所述的水处理系统，其特征在于，所述第一流路的入口和出口均设置在所述外壳的下部;和/或，
所述第二流路的入口设置在所述外壳的上部，所述第二流路的出口设置在所述外壳的下部。
5.根据权利要求2所述的水处理系统，其特征在于，所述净化部设置在所述进水流路上，或者，所述净化部设置在所述外壳内并与所述外壳的内壁密封连接。
6.根据权利要求5所述的水处理系统，其特征在于，所述水处理系统还包括蓄水部，所述蓄水部设置在所述中间流路上，用于存储加热部加热的热水。
7.根据权利要求6所述的水处理系统，其特征在于，所述中间流路上设置有第一流体输送部，所述第一流体输送部位于所述中间流路的出水端与所述蓄水部之间。
8.根据权利要求6或7所述的水处理系统，其特征在于，所述净化部设置在所述外壳内并与所述外壳的内壁密封连接，所述中间流路上设置有第二流体输送部，所述第二流体输送部位于所述中间流路的进水端与所述蓄水部之间。
9.根据权利要求6或7所述的水处理系统，其特征在于，所述加热部包括即热式加热器，在所述中间流路的流路上，所述蓄水部设置在所述即热式加热器的下游侧;或，
所述加热部内置于所述蓄水部中。
10.根据权利要求6或7所述的水处理系统，其特征在于，所述蓄水部内设置有水位检测元件，用于检测蓄水部内的水位;和/或，
所述蓄水部包括保温层，用于对所述蓄水部内的热水进行保温。
11.根据权利要求1至7之一所述的水处理系统，其特征在于，所述第一出水流路上设置有第一阀门;和/或，
所述第二出水流路上设置有第二阀门;和/或
所述进水流路上设置有第三阀门。
12.一种净饮设备，其特征在于，包括如权利要求1至11之一所述的水处理系统。
说明书
一种水处理系统及净饮设备
技术领域
本发明涉及水处理技术领域，尤其涉及一种水处理系统及净饮设备。
背景技术
目前，随着人们对饮水健康的不断认识，净水机越来越受到大家的认可。现有技术的直饮净水机，利用PP棉、活性炭前置过滤芯和反渗透过滤芯等滤芯对原水进行过滤处理，原水经过反渗透过滤芯过滤后会产生纯净水和废水，所述废水排出，经过加热将所述纯净水加热成开水或热水供用户使用。上述直饮净水机在加热纯净水的时候，加热效率较低，耗能较多，且加热时间较长，当需要饮用热水或开水的时候，需要耗费很多电能加热，节能等级较低。
发明内容
有鉴于此，本发明的目的之一在于提供一种能耗更低的水处理系统及净饮设备。
为达到上述目的，一方面，本发明采用如下技术方案：
一种水处理系统，包括进水流路、加热部、热交换部、中间流路、第一出水流路和第二出水流路，所述加热部设置在所述中间流路上，所述热交换部包括第一流路和第二流路，所述第一流路和所述第二流路之间能够进行热交换;所述进水流路与所述第一流路的入口相连通，所述中间流路的进水端与所述第一流路的出口连通，所述中间流路的出水端与所述第二流路的入口和所述第二出水流路均连通，所述第二流路的出口与所述第一出水流路连通，所述水处理系统还包括净化部，所述净化部用于对由所述进水流路进入所述第一流路的原水进行净化。
优选地，所述热交换部包括外壳和设置在所述外壳内的换热管路，所述外壳与所述换热管路之间的空间构成所述第一流路，所述换热管路的内腔构成所述第二流路。
优选地，所述第一流路的入口和出口均设置在所述外壳的上部;和/或，
所述第二流路的入口设置在所述外壳的下部，所述第二流路的出口设置在所述外壳的上部。
优选地，所述第一流路的入口和出口均设置在所述外壳的下部;和/或，
所述第二流路的入口设置在所述外壳的上部，所述第二流路的出口设置在所述外壳的下部。
优选地，所述净化部设置在所述进水流路上，或者，所述净化部设置在所述外壳内并与所述外壳的内壁密封连接。
优选地，所述水处理系统还包括蓄水部，所述蓄水部设置在所述中间流路上，用于存储加热部加热的热水。
优选地，所述中间流路上设置有第一流体输送部，所述第一流体输送部位于所述中间流路的出水端与所述蓄水部之间。
优选地，所述净化部设置在所述外壳内并与所述外壳的内壁密封连接，所述中间流路上设置有第二流体输送部，所述第二流体输送部位于所述中间流路的进水端与所述蓄水部之间。
优选地，所述加热部包括即热式加热器，在所述中间流路的流路上，所述蓄水部设置在所述即热式加热器的下游侧;或，
所述加热部内置于所述蓄水部中。
优选地，所述蓄水部内设置有水位检测元件，用于检测蓄水部内的水位;和/或，
所述蓄水部包括保温层，用于对所述蓄水部内的热水进行保温。
优选地，所述第一出水流路上设置有第一阀门;和/或，
所述第二出水流路上设置有第二阀门;和/或
所述进水流路上设置有第三阀门。
另一方面，本发明采用如下技术方案：
一种净饮设备，包括上述水处理系统。
本发明的水处理系统及净饮设备，通过将进水流路中的原水经过净化部净化后，引入热交换部的第一流路，将中间流路中的加热后的水引入热交换部的第二流路，使得原水吸收加热后的水的热量后再被加热部加热，进而使得加热部加热净化后的水时，加热效率增加，加热时间缩短，能耗减小，节能等级提高，同时，加热后的水不仅能够经第二流路放热后降温，从第一出水流路流出热水，加热后的水还能够经第二出水流路流出开水，进而提供多种饮水温度，使用体验增加。
