新型工业污水净化处理技术

发布时间:2019-4-28 13:13:57  中国污水处理工程网

  申请日2018.07.18

  公开(公告)日2018.11.13

  IPC分类号C02F9/14

  摘要

  本发明公开了一种工业污水净化处理装置,属于工业污水净化领域。一种工业污水净化处理装置,包括进水管,还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管;出水管另一端连接离心过滤装置的净水入水口,离心过滤装置包括净水装置,净水装置底端设置有净水出口;污水池为圆柱型,污水池内中间位置设置有旋转轴,旋转轴上固定连接有绞龙叶片,绞龙叶片上设置有多个漏水孔,旋转轴外表面设置有多个孔,孔通过旋转轴内部的管道连接絮凝剂装置,絮凝剂装置设置于旋转轴内部;污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。

  权利要求书

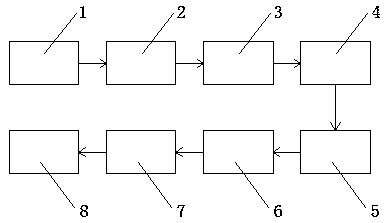

  1.一种工业污水净化处理装置,包括进水管,其特征在于:还包括依次连通的粗过滤池(1)、细过滤池(2)、沉淀池(3)、微生物净化池(4)、消毒池(5)、曝气池(6)、膜池(7)和出水管(8),所述的微生物净化池(4)从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板,所述的细过滤池(2)和沉淀池(3)之间通过细过滤管道连接;

  所述的出水管(8)另一端连接离心过滤装置(9)的净水入水口(13),离心过滤装置(9)包括净水装置(10),所述的净水装置(10)底端设置有净水出口(11),所述的净水装置(10)上方螺纹连接拱形罩(12),所述的拱形罩(12)正上方设置有净水入水口(13),所述的净水装置(10)的内部底端固定连接支撑架(14)的一端,所述的支撑架(14)的另一端固定连接电机(15),所述的电机(15)通过旋转轴(16)连接转盘(17),所述的转盘上方螺纹连接有拱形的净水罩(18),所述的净水罩(18)外部由金属镂空层(19),内部为净化层(20),所述的转盘(17)的正中间设置有一个圆形固定块(21),所述的圆形固定块(21)的四周固定连接多个弹簧(22)的一端,所述的弹簧(22)的另一端固定连接多孔固定化微生物球(23);

  所述的污水池为圆柱型,所述的污水池内中间位置设置有旋转轴(24),所述的旋转轴(24)上固定连接有绞龙叶片(25),所述的绞龙叶片(25)上设置有多个漏水孔(26),所述的旋转轴(24)外表面设置有多个孔,所述的孔通过旋转轴(24)内部的管道连接絮凝剂装置,所述的絮凝剂装置设置于旋转轴(24)内部。

  2.根据权利要求1所述的一种工业污水净化处理装置,其特征在于:所述的拱形罩(12)由不锈钢材料制成,并且内表面涂抹有活性炭吸附层。

  说明书

  一种工业污水净化处理装置

  技术领域

  本发明涉及工业污水净化领域,更具体地说,涉及一种工业污水净化处理装置。

  背景技术

  工业废水:来自制造采矿和工业生产活动的污水,包括来自与工业或者商业储藏、加工的径流活渗沥液,以及其它不是生活污水的废水。

  人类生产活动造成的水体污染中,工业引起的水体污染最严重。如工业废水,它含污染物多,成分复杂,不仅在水中不易净化,而且处理也比较困难。工业废水,是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别,即使是同类工厂,生产过程不同,其所含污染物的质和量也不一样。

  发明内容

  为解决上述问题,本发明采用如下的技术方案。

  一种工业污水净化处理装置,包括进水管,还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管,所述的微生物净化池从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板,所述的细过滤池和沉淀池之间通过细过滤管道连接;

  所述的出水管另一端连接离心过滤装置的净水入水口,离心过滤装置包括净水装置,所述的净水装置底端设置有净水出口,所述的净水装置上方螺纹连接拱形罩,所述的拱形罩正上方设置有净水入水口,所述的净水装置的内部底端固定连接支撑架的一端,所述的支撑架的另一端固定连接电机,所述的电机通过旋转轴连接转盘,所述的转盘上方螺纹连接有拱形的净水罩,所述的净水罩外部由金属镂空层,内部为净化层,所述的转盘的正中间设置有一个圆形固定块,所述的圆形固定块的四周固定连接多个弹簧的一端,所述的弹簧的另一端固定连接多孔固定化微生物球;

  所述的污水池为圆柱型,所述的污水池内中间位置设置有旋转轴,所述的旋转轴上固定连接有绞龙叶片,所述的绞龙叶片上设置有多个漏水孔,所述的旋转轴外表面设置有多个孔,所述的孔通过旋转轴内部的管道连接絮凝剂装置,所述的絮凝剂装置设置于旋转轴内部。

  优选地,所述的拱形罩由不锈钢材料制成,并且内表面涂抹有活性炭吸附层。

  有益效果

  相比于现有技术,本发明的优点在于:污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。
