申请日2018.07.18
公开(公告)日2018.11.13
IPC分类号C02F9/14
摘要
本发明公开了一种医疗设备清洗废水处理装置，属于医疗领域。一种医疗设备清洗废水处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管;所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置;所述的出水管内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

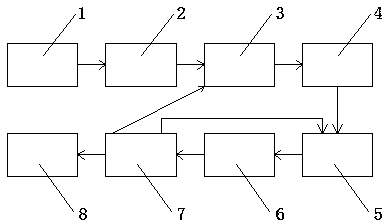

1.一种医疗设备清洗废水处理装置，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、第一缺氧池(3)、厌氧池(4)、第二缺氧池(5)、好氧池(6)、膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连通粗过滤池(1)，所述的膜池(7)通过回流管与第一缺氧池(3)和第二缺氧池(5)连通，所述的膜池(7)中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池(2)和第一缺氧池(3)之间通过细过滤管道连接;
所述的细过滤池(2)为竖直的过滤管道，管道中转动连接过滤网(9)，所述的过滤网(9)的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板(10)，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板(11)，所述的过滤装置板(11)为四分之一圆弧，反冲洗装置的出口正对着敞口装置(12)，所述的敞口装置(12)下方连通竖直管道(13)，所述的竖直管道(13)套接在竖管(14)内，所述的竖直管道(13)底端的一侧开有出水口(15)，所述的出水口(15)的下边缘紧贴连接第一密封环(16)，所述的出水口(15)的上方连接有第二密封环(17)，所述的第一密封环(16)和第二密封环(17)位于竖直管道(13)和竖管(14)之间，所述的竖管(14)和出水口(15)相对应的位置设置有出水孔(18)，所述的出水孔(18)连接出水斜管(19)的一端，所述的出水斜管(19)的另一端连通过滤管道，所述的过滤装置板(11)上方的过滤管道上设置有电动阀，所述的竖直管道(13)正下方固定连接固定棒(20)和弹簧(21)的一端，所述的弹簧(21)的另一端固定在竖管(14)的底部，所述的竖管(14)的底部的正中间设置有开关(22)，所述的开关(22)与电动阀和电动旋转挡板(10)电连接，所述的固定棒(20)为金属棒，所述的开关(22)由电磁铁制成;
所述的出水管(8)内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板(23)、蓄电池和紫外线杀菌灯组成，所述的太阳能电池板(23)电连接蓄电池，所述的蓄电池电连接紫外线杀菌，所述的太阳能电池板(23)为圆形，在圆形的边缘处等间距的设置有四个光敏电阻(24)，太阳能电池板(23)通过旋转装置(25)连接支撑柱上，所述的光敏电阻(24)连接单片机，所述的蓄电池还电连接旋转装置(25)和单片机。
2.根据权利要求1所述的一种医疗设备清洗废水处理装置，其特征在于：所述的所述的细过滤池(2)内的细过滤板下方还设置有活性炭催化氧化层。
说明书
一种医疗设备清洗废水处理装置
技术领域
本发明涉及医疗领域，更具体地说，涉及一种医疗设备清洗废水处理装置。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
有些医疗设备在检查过程中，需要进行对设备进行清洗，比如尿液检查的生物仪等，这些设备是不定时排废水的。随着人们对环境保护的加强，这些废水需要经过处理后才能排放。在以往医院的处理中，很多是采用桶接废水，然后通过人工加药的方法对废水杀菌后排放。该方法不但使得医生的劳动强度大，也无法满足环保治理的要求。这部分废水单独处理则耗费人力精力，如何将这部分废水进行统一集中处理至关重要。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种医疗设备清洗废水处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管，所述的进水管一端连接污水池，另一端连通粗过滤池，所述的膜池通过回流管与第一缺氧池和第二缺氧池连通，所述的膜池中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池和第一缺氧池之间通过细过滤管道连接;
所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板，所述的过滤装置板为四分之一圆弧，反冲洗装置的出口正对着敞口装置，所述的敞口装置下方连通竖直管道，所述的竖直管道套接在竖管内，所述的竖直管道底端的一侧开有出水口，所述的出水口的下边缘紧贴连接第一密封环，所述的出水口的上方连接有第二密封环，所述的第一密封环和第二密封环位于竖直管道和竖管之间，所述的竖管和出水口相对应的位置设置有出水孔，所述的出水孔连接出水斜管的一端，所述的出水斜管的另一端连通过滤管道，所述的过滤装置板上方的过滤管道上设置有电动阀，所述的竖直管道正下方固定连接固定棒和弹簧的一端，所述的弹簧的另一端固定在竖管的底部，所述的竖管的底部的正中间设置有开关，所述的开关与电动阀和电动旋转挡板电连接，所述的固定棒为金属棒，所述的开关由电磁铁制成;
所述的出水管内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成，所述的太阳能电池板电连接蓄电池，所述的蓄电池电连接紫外线杀菌，所述的太阳能电池板为圆形，在圆形的边缘处等间距的设置有四个光敏电阻，太阳能电池板通过旋转装置连接支撑柱上，所述的光敏电阻连接单片机，所述的蓄电池还电连接旋转装置和单片机。
优选地，所述的所述的细过滤池内的细过滤板下方还设置有活性炭催化氧化层。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
