申请日2018.07.18
公开(公告)日2018.11.13
IPC分类号C02F9/14; C02F103/28
摘要
本发明公开了造纸厂污泥污水净化处理装置,属于造纸厂污泥污水净化处理领域。造纸厂污泥污水净化处理装置,包括进水管,还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管;所述的出水管另一端连接离心过滤装置的净水入水口,离心过滤装置包括净水装置;所述的出水管内设置有紫外线杀菌装置,所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成;污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

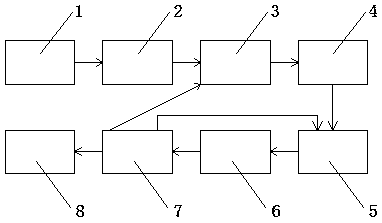

1.造纸厂污泥污水净化处理装置,包括进水管,其特征在于:还包括依次连通的粗过滤池(1)、细过滤池(2)、第一缺氧池(3)、厌氧池(4)、第二缺氧池(5)、好氧池(6)、膜池(7)和出水管(8),所述的进水管一端连接污水池,另一端连通粗过滤池(1),所述的膜池(7)通过回流管与第一缺氧池(3)和第二缺氧池(5)连通,所述的膜池(7)中的过滤膜的内部顶部固定连接有弹簧的一端,过滤膜的内部底端固定连接有弹簧的另一端,弹簧两端还固定连接电动伸缩杆的两端,所述的细过滤池(2)和第一缺氧池(3)之间通过细过滤管道连接;
所述的出水管(8)另一端连接离心过滤装置(9)的净水入水口(13),离心过滤装置(9)包括净水装置(10),所述的净水装置(10)底端设置有净水出口(11),所述的净水装置(10)上方螺纹连接拱形罩(12),所述的拱形罩(12)正上方设置有净水入水口(13),所述的净水装置(10)的内部底端固定连接支撑架(14)的一端,所述的支撑架(14)的另一端固定连接电机(15),所述的电机(15)通过旋转轴(16)连接转盘(17),所述的转盘上方螺纹连接有拱形的净水罩(18),所述的净水罩(18)外部由金属镂空层(19),内部为净化层(20),所述的转盘(17)的正中间设置有一个圆形固定块(21),所述的圆形固定块(21)的四周固定连接多个弹簧(22)的一端,所述的弹簧(22)的另一端固定连接多孔固定化微生物球(23);
所述的出水管(8)内设置有紫外线杀菌装置,所述的紫外线杀菌装置由太阳能电池板(24)、蓄电池和紫外线杀菌灯组成,所述的太阳能电池板(24)电连接蓄电池,所述的蓄电池电连接紫外线杀菌,所述的太阳能电池板(24)为圆形,在圆形的边缘处等间距的设置有四个光敏电阻(25),太阳能电池板(24)通过旋转装置(26)连接支撑柱上,所述的光敏电阻(25)连接单片机,所述的蓄电池还电连接旋转装置(26)和单片机。
2.根据权利要求1所述的造纸厂污泥污水净化处理装置,其特征在于:所述的所述的膜池(7)顶部设置有阳离子聚丙烯酰胺投放装置。
说明书
造纸厂污泥污水净化处理装置
技术领域
本发明涉及造纸厂污泥污水净化处理领域,更具体地说,涉及造纸厂污泥污水净化处理装置。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸,进一步把有机物分解成无机物,去除污染物的功能,运行好是要控制好含氧量及微生物的其他各需条件的最佳,这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用,去除废水中的有机物,通常需要时间较长,厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲,一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时,可在该池(区)内进行反硝化脱氮反应;
造纸厂是通过机制流水线的形式进行造纸的工厂。造纸分有机制和手工两种形式。机制是在造纸机上连续进行,将适合于纸张质量的纸浆,用水稀释至一定浓度,在造纸机的网部初步脱水,形成湿的纸页,再经压榨脱水,然后烘干成纸。手工则用有竹帘、聚酯网或铜网的框架,将分散悬浮于水中的纤维抄成湿纸页,经压榨脱水,再行晒干或烘干成纸。
想要净化造纸厂排放的废水,那么首先要了解造纸厂的水质特性。造纸污水其中COD、悬浮物(SS)含量高,色度严重。造纸废水的SS、COD浓度较高,COD则由非溶解性COD和溶解性COD两部分组成,通常非溶解性COD占COD组成总量的大部分,当废水中SS被去除时,绝大部分非溶解性COD同时被去除。因此,废纸造纸废水处理要解决的主要问题是去除SS和COD。采用气浮或沉淀方法,通过投加阳离子聚丙烯酰胺,可去除绝大部分SS,同时去除大部分非溶解性COD及部分溶解性COD和BOD。气浮和沉淀均为物化处理方法,处理效果与选用的设备、工艺参数、混凝剂等有关,其COD去除率一般高于制浆中段水的COD去除率,通常能达到70%~85%。对吨纸废水排放量>150m3、浓度较低的中小型废纸造纸企业,通过气浮或沉淀处理,出水水质指标可达到或接近国家排放标准。
发明内容
为解决上述问题,本发明采用如下的技术方案。
造纸厂污泥污水净化处理装置,包括进水管,还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管,所述的进水管一端连接污水池,另一端连通粗过滤池,所述的膜池通过回流管与第一缺氧池和第二缺氧池连通,所述的膜池中的过滤膜的内部顶部固定连接有弹簧的一端,过滤膜的内部底端固定连接有弹簧的另一端,弹簧两端还固定连接电动伸缩杆的两端,所述的细过滤池和第一缺氧池之间通过细过滤管道连接;
所述的出水管另一端连接离心过滤装置的净水入水口,离心过滤装置包括净水装置,所述的净水装置底端设置有净水出口,所述的净水装置上方螺纹连接拱形罩,所述的拱形罩正上方设置有净水入水口,所述的净水装置的内部底端固定连接支撑架的一端,所述的支撑架的另一端固定连接电机,所述的电机通过旋转轴连接转盘,所述的转盘上方螺纹连接有拱形的净水罩,所述的净水罩外部由金属镂空层,内部为净化层,所述的转盘的正中间设置有一个圆形固定块,所述的圆形固定块的四周固定连接多个弹簧的一端,所述的弹簧的另一端固定连接多孔固定化微生物球;
所述的出水管内设置有紫外线杀菌装置,所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成,所述的太阳能电池板电连接蓄电池,所述的蓄电池电连接紫外线杀菌,所述的太阳能电池板为圆形,在圆形的边缘处等间距的设置有四个光敏电阻,太阳能电池板通过旋转装置连接支撑柱上,所述的光敏电阻连接单片机,所述的蓄电池还电连接旋转装置和单片机。
优选地,所述的所述的膜池顶部设置有阳离子聚丙烯酰胺投放装置。
有益效果
相比于现有技术,本发明的优点在于:污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。
