申请日2018.07.18
公开(公告)日2018.11.20
IPC分类号C02F9/14
摘要
本发明公开了垃圾资源化处理污水净化系统，属于污水净化领域。垃圾资源化处理污水净化系统，包括过滤管，所述的过滤管一端连通污水池，另一端连接细过滤装置，所述的细过滤装置下方连接沉淀池，所述的沉淀池连接离心过滤装置的净水入水口;所述的沉淀池内壁设置有多个曝气管，所述的曝气管连接臭氧发生器;本发明通过对污水进行水、泥分离后进行过滤在过滤，再进行离心净化，使污水实现全面的净化。
权利要求书

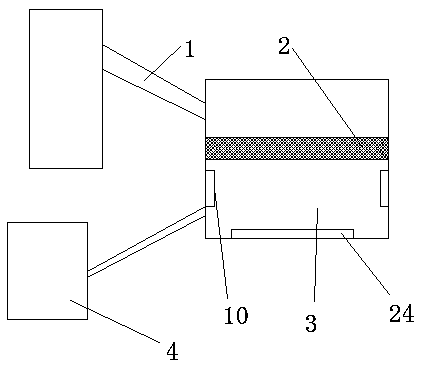

1.垃圾资源化处理污水净化系统，包括过滤管(1)，其特征在于：所述的过滤管(1)一端连通污水池，另一端连接细过滤装置(2)，所述的细过滤装置(2)下方连接沉淀池(3)，所述的沉淀池(3)连接离心过滤装置(4)的净水入水口(14);
所述的过滤管(1)倾斜设置，并且所述的过滤管(1)上方等间距设置有多个电磁铁(5)，所述的电磁铁(5)的正下方吸引曝气装置(6)，所述的曝气装置(6)正下方的过滤管(1)向下凸起形成曝气装置槽(7)，所述的过滤管(1)中还设置有过滤装置(8)，所述的过滤装置(8)通过过滤管(1)内部的滑道和过滤管(1)内壁滑动连接，所述的曝气装置槽(7)右侧设置有开关(9)，所述的曝气装置(6)上设置有多个小孔;
所述的沉淀池(3)内壁设置有多个曝气管(10)，所述的曝气管(10)连接臭氧发生器。
2.根据权利要求1所述的垃圾资源化处理污水净化系统，其特征在于：所述的离心过滤装置(4)包括净水装置(11)，所述的净水装置(11)底端设置有净水出口(12)，所述的净水装置(11)上方螺纹连接拱形罩(13)，所述的拱形罩(13)正上方设置有净水入水口(14)，所述的净水装置(11)的底端固定连接支撑架(15)的一端，所述的支撑架(15)的另一端固定连接电机(16)，所述的电机(16)通过旋转轴(17)连接转盘(18)，所述的转盘上方螺纹连接有拱形的净水罩(19)，所述的净水罩(19)由内而外分别是固定化微生物层(20)和活性炭吸附层，所述的转盘(18)的正中间设置有一个圆形固定块(22)，所述的圆形固定块(22)的四周固定连接多个弹簧(23)的一端，所述的弹簧(23)的另一端固定连接多孔固定化微生物球(21)。
3.根据权利要求1所述的垃圾资源化处理污水净化系统，其特征在于：所述的沉淀池(3)底部设置有电磁铁(24)。
4.根据权利要求1所述的垃圾资源化处理污水净化系统，其特征在于：所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴，所述的旋转轴上固定连接有绞龙叶片，所述的绞龙叶片上设置有多个漏水孔，所述的旋转轴外表面设置有多个孔，所述的孔通过旋转轴内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴内部。
说明书
垃圾资源化处理污水净化系统
技术领域
本发明涉及污水净化领域，更具体地说，涉及垃圾资源化处理污水净化系统。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。在生活污水、食品加工和造纸等工业废水中，含有碳水化合物、蛋白质、油脂、木质素等有机物质。这些物质以悬浮或溶解状态存在于污水中，这种污染物可造成水中溶解氧减少，影响鱼类和其他水生生物的生长。水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、氨和硫醇等难闻气味，使水质进一步恶化。所以污水的治理要及时高效，否则污水只会进一步恶化，对后续治理增加难度。
发明内容
为解决上述问题，本发明采用如下的技术方案。
垃圾资源化处理污水净化系统，包括过滤管，所述的过滤管一端连通污水池，另一端连接细过滤装置，所述的细过滤装置下方连接沉淀池，所述的沉淀池连接离心过滤装置的净水入水口;
所述的过滤管倾斜设置，并且所述的过滤管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置，所述的曝气装置正下方的过滤管向下凸起形成曝气装置槽，所述的过滤管中还设置有过滤装置，所述的过滤装置通过过滤管内部的滑道和过滤管内壁滑动连接，所述的曝气装置槽右侧设置有开关，所述的曝气装置上设置有多个小孔;
所述的沉淀池内壁设置有多个曝气管，所述的曝气管连接臭氧发生器。
优选地，所述的离心过滤装置包括净水装置，所述的净水装置底端设置有净水出口，所述的净水装置上方螺纹连接拱形罩，所述的拱形罩正上方设置有净水入水口，所述的净水装置的底端固定连接支撑架的一端，所述的支撑架的另一端固定连接电机，所述的电机通过旋转轴连接转盘，所述的转盘上方螺纹连接有拱形的净水罩，所述的净水罩由内而外分别是固定化微生物层和活性炭吸附层，所述的转盘的正中间设置有一个圆形固定块，所述的圆形固定块的四周固定连接多个弹簧的一端，所述的弹簧的另一端固定连接多孔固定化微生物球。
优选地，所述的沉淀池底部设置有电磁铁。
优选地，所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴，所述的旋转轴上固定连接有绞龙叶片，所述的绞龙叶片上设置有多个漏水孔，所述的旋转轴外表面设置有多个孔，所述的孔通过旋转轴内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴内部。
有益效果
相比于现有技术，本发明的优点在于：本发明通过对污水进行水、泥分离后进行过滤在过滤，再进行离心净化，使污水实现全面的净化。
