申请日2018.07.18
公开(公告)日2018.11.20
IPC分类号C02F9/08
摘要
本发明公开了污水净化装置,属于污水净化领域。污水净化装置,包括污水池和过滤管,所述的过滤管一端连接污水池另一端连接膜池,所述的膜池连接消毒池,消毒池连接出水管,所述的出水管上设置有反冲洗装置;污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

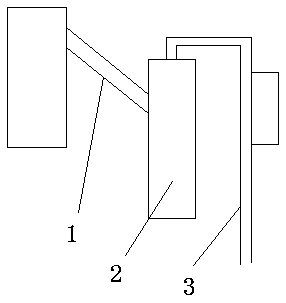

1.污水净化装置,包括污水池和过滤管(1),其特征在于:所述的过滤管(1)一端连接污水池另一端连接膜池(2),所述的膜池(2)连接消毒池,消毒池连接出水管(3),所述的出水管(3)上设置有反冲洗装置;
所述的出水管(3)为竖直的过滤管道,管道中转动连接过滤网(9),所述的过滤网(9)的上端连通反冲洗装置,下侧连接排污管,所述的排污管和细过滤管道之间连接有电动旋转挡板(10),所述的反冲洗装置的入口设置在过滤管道内壁,并且反冲洗装置的入口设置有过滤装置板(11),所述的过滤装置板(11)为四分之一圆弧,反冲洗装置的出口正对着敞口装置(12),所述的敞口装置(12)下方连通竖直管道(13),所述的竖直管道(13)套接在竖管(14)内,所述的竖直管道(13)底端的一侧开有出水口(15),所述的出水口(15)的下边缘紧贴连接第一密封环(16),所述的出水口(15)的上方连接有第二密封环(17),所述的第一密封环(16)和第二密封环(17)位于竖直管道(13)和竖管(14)之间,所述的竖管(14)和出水口(15)相对应的位置设置有出水孔(18),所述的出水孔(18)连接出水斜管(19)的一端,所述的出水斜管(19)的另一端连通过滤管道,所述的过滤装置板(11)上方的过滤管道上设置有电动阀,所述的竖直管道(13)正下方固定连接固定棒(20)和弹簧(21)的一端,所述的弹簧(21)的另一端固定在竖管(14)的底部,所述的竖管(14)的底部的正中间设置有开关(22),所述的开关(22)与电动阀和电动旋转挡板(10)电连接,所述的固定棒(20)为金属棒,所述的开关(22)由电磁铁制成。
2.根据权利要求1所述的污水净化装置,其特征在于:所述的过滤管(1)倾斜设置,并且所述的过滤管(1)上方等间距设置有多个电磁铁(4),所述的电磁铁(4)的正下方吸引曝气装置(5),所述的曝气装置(5)正下方的过滤管(1)向下凸起形成曝气装置槽(6),所述的过滤管(1)中还设置有过滤装置(7),所述的过滤装置(7)通过过滤管(1)内部的滑道和过滤管(1)内壁滑动连接,所述的曝气装置槽(6)右侧设置有开关(8),所述的曝气装置(5)上设置有多个小孔。
3.根据权利要求1所述的污水净化装置,其特征在于:所述的膜池(2)内设置有第一过滤膜(23)和第二过滤膜(24),所述的第一过滤膜(23)和第二过滤膜(24)之间设置有振动装置,所述的振动装置由两块电磁铁组成,两块电磁铁之间通过弹簧连接,所述的电磁铁和脉冲交流电流装置电连接,所述的两块电磁铁分别固定连接在第一过滤膜(23)和第二过滤膜(24)上。
说明书
污水净化装置
技术领域
本发明涉及污水净化领域,更具体地说,涉及污水净化装置。
背景技术
根据污水来源的观点,污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别,相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源,污水可以分为这四类。
第一类:工业废水 来自制造采矿和工业生产活动的污水,包括来自与工业或者商业储藏、加工的径流活渗沥液,以及其它不是生活污水的废水。
第二类:生活污水 来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水,包括下水道系统中生活污水中混合的工业废水。
第三类:商业污水 来自商业设施而且某些成分超过生活污水的无毒、无害的污水。如餐饮污水。洗衣房污水、动物饲养污水,发廊产生的污水等。
第四类:表面径流 来自雨水、雪水、高速公路下水,来自城市和工业地区的水等等,表面径流没有渗进土壤,沿街道和陆地进入地下水。
污水的治理至关重要,本发明就是提供一种治理污水的装置,使污水治理更高效彻底。
发明内容
为解决上述问题,本发明采用如下的技术方案。
污水净化装置,包括污水池和过滤管,所述的过滤管一端连接污水池另一端连接膜池,所述的膜池连接消毒池,消毒池连接出水管,所述的出水管上设置有反冲洗装置;
所述的出水管为竖直的过滤管道,管道中转动连接过滤网,所述的过滤网的上端连通反冲洗装置,下侧连接排污管,所述的排污管和细过滤管道之间连接有电动旋转挡板,所述的反冲洗装置的入口设置在过滤管道内壁,并且反冲洗装置的入口设置有过滤装置板,所述的过滤装置板为四分之一圆弧,反冲洗装置的出口正对着敞口装置,所述的敞口装置下方连通竖直管道,所述的竖直管道套接在竖管内,所述的竖直管道底端的一侧开有出水口,所述的出水口的下边缘紧贴连接第一密封环,所述的出水口的上方连接有第二密封环,所述的第一密封环和第二密封环位于竖直管道和竖管之间,所述的竖管和出水口相对应的位置设置有出水孔,所述的出水孔连接出水斜管的一端,所述的出水斜管的另一端连通过滤管道,所述的过滤装置板上方的过滤管道上设置有电动阀,所述的竖直管道正下方固定连接固定棒和弹簧的一端,所述的弹簧的另一端固定在竖管的底部,所述的竖管的底部的正中间设置有开关,所述的开关与电动阀和电动旋转挡板电连接,所述的固定棒为金属棒,所述的开关由电磁铁制成。
优选地,所述的过滤管倾斜设置,并且所述的过滤管上方等间距设置有多个电磁铁,所述的电磁铁的正下方吸引曝气装置,所述的曝气装置正下方的过滤管向下凸起形成曝气装置槽,所述的过滤管中还设置有过滤装置,所述的过滤装置通过过滤管内部的滑道和过滤管内壁滑动连接,所述的曝气装置槽右侧设置有开关,所述的曝气装置上设置有多个小孔。
优选地,所述的膜池内设置有第一过滤膜和第二过滤膜,所述的第一过滤膜和第二过滤膜之间设置有振动装置,所述的振动装置由两块电磁铁组成,两块电磁铁之间通过弹簧连接,所述的电磁铁和脉冲交流电流装置电连接,所述的两块电磁铁分别固定连接在第一过滤膜和第二过滤膜上。
有益效果
相比于现有技术,本发明的优点在于:污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。
