申请日2018.07.18
公开(公告)日2018.11.13
IPC分类号C02F9/14; C02F101/30; C02F103/30
摘要
本发明公开了一种环保低能耗低成本印染废水处理系统，属于印染废水处理领域。包括进水管，还包括依次连通的粗过滤池、细过滤池、厌氧池、第一缺氧池、好氧池、第二缺氧池、膜池和出水管;出水管倾斜设置，并且出水管上方等间距设置有多个电磁铁，电磁铁的正下方吸引曝气装置，曝气装置正下方的出水管向下凸起形成曝气装置槽，出水管中还设置有过滤装置，过滤装置通过出水管内部的滑道和进水管内壁滑动连接，曝气装置槽靠近竖直水管的一侧设置有开关，曝气装置上设置有多个小孔;进水管上设置有多个转轮，转轮通过旋转轴连接发电装置;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书
1.一种环保低能耗低成本印染废水处理系统，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、厌氧池(3)、第一缺氧池(4)、好氧池(5)、第二缺氧池(6)、膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连通粗过滤池(1)，所述的好氧池(5)通过回流管与第一缺氧池(4)连通，所述的粗过滤池(1)远离细过滤池(2)的内壁上设置有交流电磁铁，所述的交流电磁铁下端设置有金属盛放盒，所述的细过滤池(2)和厌氧池(3)之间通过细过滤管道连接;
所述的出水管(8)倾斜设置，并且所述的出水管(8)上方等间距设置有多个电磁铁(13)，所述的电磁铁(13)的正下方吸引曝气装置(9)，所述的曝气装置(9)正下方的出水管(8)向下凸起形成曝气装置槽(10)，所述的出水管(8)中还设置有过滤装置(11)，所述的过滤装置(11)通过出水管(8)内部的滑道和进水管(1)内壁滑动连接，所述的曝气装置槽(10)靠近竖直水管(2)的一侧设置有开关(12)，所述的曝气装置(9)上设置有多个小孔;
所述的进水管(8)上设置有多个转轮(14)，所述的转轮(14)通过旋转轴连接发电装置，所述的发电装置电连接蓄电池，所述的蓄电池电连接电磁铁(13)，所述的旋转轴和转轮(14)为空心结构，所述的转轮(14)背水的一面开设有多个小孔，所述的旋转轴和加药装置连通。
2.根据权利要求1所述的一种环保低能耗低成本印染废水处理系统，其特征在于：所述的金属盛放盒为304不锈钢材质制成。
3.根据权利要求1所述的一种环保低能耗低成本印染废水处理系统，其特征在于：所述的蓄电池为锂电池。
说明书
一种环保低能耗低成本印染废水处理系统
技术领域
本发明涉及印染废水处理领域，更具体地说，涉及一种环保低能耗低成本印染废水处理系统。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。印染废水水量较大，每印染加工1吨纺织品耗水100~200吨，其中80~90%成为废水。纺织印染废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点，属难处理的工业废水之一，废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等。
用于印染废水处理的主要方法有物化法、生化法、化学法以及几种工艺结合的处理方法，而废水处理中的预处理主要是为了改善废水水质，去除悬浮物及可直接沉降的杂质，调节废水水质及水量、降低废水温度等，提高废水处理的整体效果，确保整个处理系统的稳定性，因此预处理在印染废水处理中具有极其重要的地位。
印染行业是工业废水排放大户，据不完全统计，全国印染废水每天排放量为3×106~4×106m3。印染废水具有水量大、有机污染物含量高、色度深、碱性大、水质变化大等特点，属难处理的工业废水。
发明内容
为解决上述问题，本发明采用如下的技术方案。

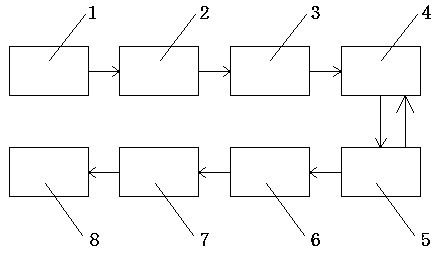

一种环保低能耗低成本印染废水处理系统，包括进水管，还包括依次连通的粗过滤池、细过滤池、厌氧池、第一缺氧池、好氧池、第二缺氧池、膜池和出水管，所述的进水管一端连接污水池，另一端连通粗过滤池，所述的好氧池通过回流管与第一缺氧池连通，所述的粗过滤池远离细过滤池的内壁上设置有交流电磁铁，所述的交流电磁铁下端设置有金属盛放盒，所述的细过滤池和厌氧池之间通过细过滤管道连接;
所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置，所述的曝气装置正下方的出水管向下凸起形成曝气装置槽，所述的出水管中还设置有过滤装置，所述的过滤装置通过出水管内部的滑道和进水管内壁滑动连接，所述的曝气装置槽靠近竖直水管的一侧设置有开关，所述的曝气装置上设置有多个小孔;
所述的进水管上设置有多个转轮，所述的转轮通过旋转轴连接发电装置，所述的发电装置电连接蓄电池，所述的蓄电池电连接电磁铁，所述的旋转轴和转轮为空心结构，所述的转轮背水的一面开设有多个小孔，所述的旋转轴和加药装置连通。
优选地，所述的金属盛放盒为不锈钢材质制成。
优选地，所述的蓄电池为锂电池。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
