申请日2018.07.18
公开(公告)日2018.11.20
IPC分类号C02F1/00; G01N33/18
摘要
本发明涉及污水监控设备，具体为一种高精度污水自动监控装置，包括污水处理罐、安装柱、污水探头以及与污水探头信号连接的控制器，还包括充气喷头、隔离筒以及活塞板，隔离筒外套于污水探头，活塞板上开设有供污水探头通过的通孔，活塞板于通孔的侧壁上开设有安装腔，安装腔内水平滑动连接有隔离板，隔离板与安装腔内设有压簧，隔离板的上端面为斜面，活塞板的上端面设有环形清理刷，环形清理刷的刷毛抵紧污水探头，隔离筒的筒壁上于污水探头以下的高度上开设有出口。本发明提供一种能判断当前污水监控设备是否准确监控污水的高精度污水自动监控装置。
权利要求书
1.高精度污水自动监控装置，包括污水处理罐、安装柱、污水探头以及与污水探头信号连接的控制器，所述安装柱一端连接污水处理罐的内壁，另一端连接污水探头，其特征在于：污水探头竖直向下设置，还包括充气喷头、隔离筒以及活塞板，所述隔离筒外套于所述污水探头，所述隔离筒下端开口，隔离筒的下端低于污水探头的高度，所述活塞板竖向滑动连接于隔离筒的内壁，所述隔离筒内于活塞板以上为隔离腔，所述充气喷头设置于隔离腔内，所述活塞板上开设有供污水探头通过的通孔，所述活塞板于通孔的侧壁上开设有安装腔，所述安装腔内水平滑动连接有隔离板，所述隔离板与安装腔内设有压簧，所述隔离板的上端面为斜面，所述活塞板的上端面设有环形清理刷，所述环形清理刷的刷毛抵紧污水探头，所述隔离筒的筒壁上于污水探头以下的高度上开设有出口。
2.根据权利要求1所述的高精度污水自动监控装置，其特征在于：还包括测试罐，所述测试罐内设有储存有测试液，所述测试罐设有喷液头，所述喷液头设置于隔离腔内。
3.根据权利要求2所述的高精度污水自动监控装置，其特征在于：还包括清理液喷头与清水喷头，所述清理液喷头与清水喷头均设置于隔离腔内。
4.根据权利要求3所述的高精度污水自动监控装置，其特征在于：所述活塞板的上端面设有聚液部，所述聚液部中部开设有锥形槽。
5.根据权利要求1所述的高精度污水自动监控装置，其特征在于：所述隔离腔内设有排气口，所述排气口设有排气阀。
6.根据权利要求2所述的高精度污水自动监控装置，其特征在于：测试液为酸液和/或碱液，污水探头为PH值探头。
说明书
高精度污水自动监控装置
技术领域
本发明涉及污水监控设备，具体为一种高精度污水自动监控装置。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求，对其进行的净化处理过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。
污水处理过程中需要监控污水参数，在处理的过程中污水会污染监控设备，污染物粘附监控传感器上，致使监控准度不足，现有监控设备采用定期清理解决该问题。但当对污水监控参数及时性要求较高的情况下，无法判断当前污水监控设备检测的参数是否准确。
发明内容
本发明提供一种能判断当前污水监控设备是否能准确监控污水的高精度污水自动监控装置。

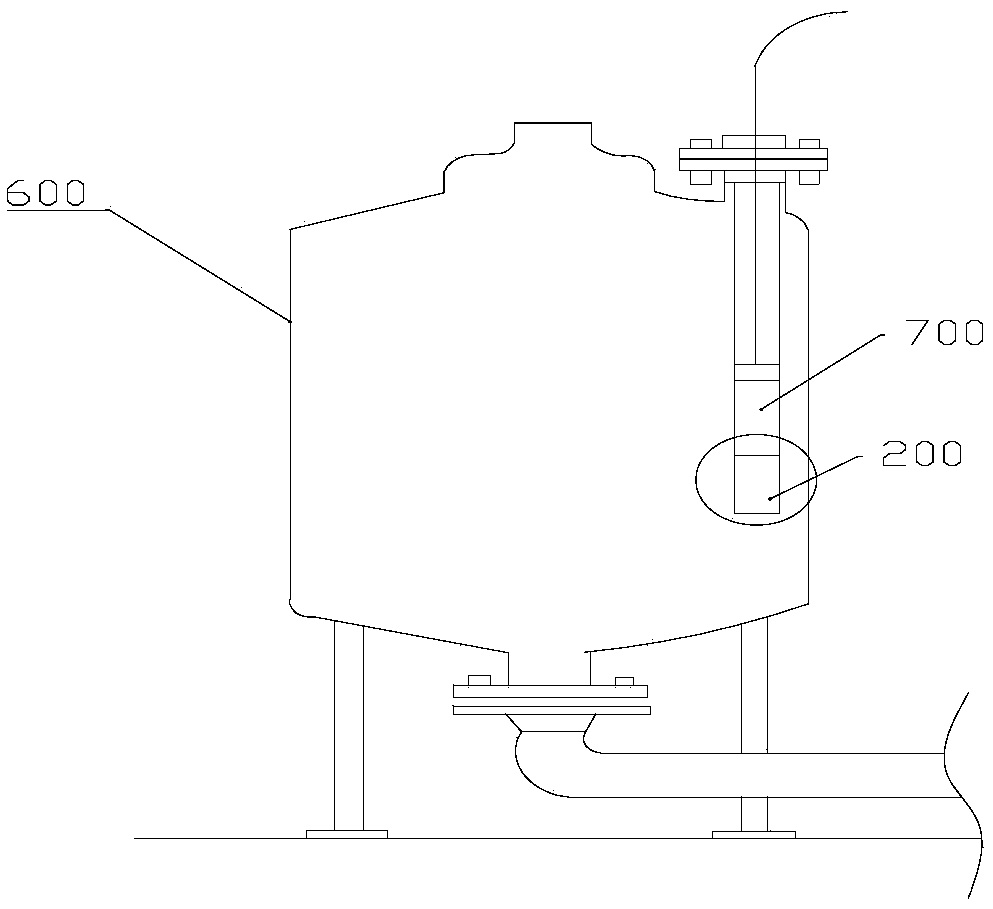

本发明提供基础方案是：高精度污水自动监控装置，包括污水处理罐、安装柱、污水探头以及与污水探头信号连接的控制器，安装柱一端连接污水处理罐的内壁，另一端连接污水探头，污水探头竖直向下设置，还包括充气喷头、隔离筒以及活塞板，隔离筒外套于污水探头，隔离筒下端开口，隔离筒的下端低于污水探头的高度，活塞板竖向滑动连接于隔离筒的内壁，隔离筒内于活塞板以上为隔离腔，充气喷头设置于隔离腔内，活塞板上开设有供污水探头通过的通孔，活塞板于通孔的侧壁上开设有安装腔，安装腔内水平滑动连接有隔离板，隔离板与安装腔内设有压簧，隔离板的上端面为斜面，活塞板的上端面设有环形清理刷，环形清理刷的刷毛抵紧污水探头，隔离筒的筒壁上于污水探头以下的高度上开设有出口。
原理：在日常情况下污水进入隔离筒内与污水探头接触，污水探头测量污水参数发送给控制器。需要判断污水探头是否准确测量污水时，通过充气喷头向隔离筒内注入空气，利用空气比污水轻的特点将隔离筒内的污水向下推动，并同时将活塞板向下推动，最终使隔离筒内的污水探头与污水分离，在这个过程中活塞板上的环形清理刷随着活塞板下落对污水探头进行清刷，随着持续的进气活塞板会在出口位置上下滑动，在这个过程中持续的清理污水探头。经过清理后的污水探头与污水隔离并位于隔离腔中，通常的污水探头会在空气中也会有检测值，通过污水探头在空气中的检测值知晓污水探头是否清理干净更或者检测准确。
与现有技术相比，本方案的优点在于：
1.让污水探头与污水隔离，能验证污水探头是否清理干净以及是否正常工作。
2.在验证的过程中，如果污水探头检测不准确，可持续充气，充气的过程中能对污水探头进行清理。
进一步，还包括测试罐，测试罐内设有储存有测试液，测试罐设有喷液头，喷液头设置于隔离腔内。
有益效果：当怀疑污水探头的检测精度时，即使在基础方案中对污水探头进行了清理，无法判断清理是否彻底，污水探头检测是否准确，因此本方案设置了测试罐，测试罐内的存储测试液的各项参数值已知。本方案中的活塞板配合隔离板使隔离腔形成相对封闭的隔离腔，经过充气处理后，隔离腔内已经没有污水，在处理过程中清理刷对污水探头进行清刷，此时再将测试液注入隔离腔中，再由污水探头对测试液进行测试。将测试结果与测试液的参数进行比对验证污水探头是否正常工作。当经过清理与清洗后的污水探头检查参数与实际参数信息有巨大差距时，就应该及时维修或者更换污水探头，确保检测是否准确。污水探头可为检测的值包括PH值、水温、水位以及溶解氧等探头。
进一步，还包括清理液喷头与清水喷头，所述清理液喷头与清水喷头均设置于隔离腔内。有益效果：清理液喷头喷洒清理液清洗隔离腔，再喷洒清水清理污水喷头与清理液，二者循环的冲洗隔离腔内部，污水探头能更为准确的验证污水探头的准确性。
进一步，所述活塞板的上端面设有聚液部，所述聚液部中部开设有锥形槽。有益效果：为了稳定安装在安装柱上隔离筒通常要远大于污水探头，为了减小需要注入清洗液与测试液的量设置聚液部与锥形槽，将隔离腔内空出的部分进行填充。
进一步，所述隔离腔内设有排气口，所述排气口设有排气阀。有益效果：完成清理后要使活塞板回复原位，开启排气口的排气阀，由污水水压将隔离腔内的气体挤压排出。
进一步，测试液为酸液和/或碱液，污水探头为PH值探头。有益效果：当污水探头为PH值探头时，酸液或者碱液一方面能作为已知参数的测试液，另一方面也能作为清洗液清理污水探头上的污垢。
