申请日2018.07.18
公开(公告)日2018.11.13
IPC分类号C02F9/14
摘要
本发明公开了一种生活污水水质净化处理装置，属于水质净化领域。一种生活污水水质净化处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管;所述的出水管另一端连接离心过滤装置的净水入水口，离心过滤装置包括净水装置;所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴，所述的旋转轴上固定连接有绞龙叶片，所述的绞龙叶片上设置有多个漏水孔，所述的旋转轴外表面设置有多个孔，所述的孔通过旋转轴内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴内部;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

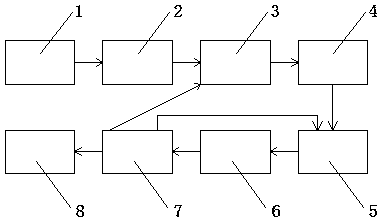

1.一种生活污水水质净化处理装置，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、第一缺氧池(3)、厌氧池(4)、第二缺氧池(5)、好氧池(6)、膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连通粗过滤池(1)，所述的膜池(7)通过回流管与第一缺氧池(3)和第二缺氧池(5)连通，所述的膜池(7)中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池(2)和第一缺氧池(3)之间通过细过滤管道连接;
所述的出水管(8)另一端连接离心过滤装置(9)的净水入水口(13)，离心过滤装置(9)包括净水装置(10)，所述的净水装置(10)底端设置有净水出口(11)，所述的净水装置(10)上方螺纹连接拱形罩(12)，所述的拱形罩(12)正上方设置有净水入水口(13)，所述的净水装置(10)的内部底端固定连接支撑架(14)的一端，所述的支撑架(14)的另一端固定连接电机(15)，所述的电机(15)通过旋转轴(16)连接转盘(17)，所述的转盘上方螺纹连接有拱形的净水罩(18)，所述的净水罩(18)外部由金属镂空层(19)，内部为净化层(20)，所述的转盘(17)的正中间设置有一个圆形固定块(21)，所述的圆形固定块(21)的四周固定连接多个弹簧(22)的一端，所述的弹簧(22)的另一端固定连接多孔固定化微生物球(23);
所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴(24)，所述的旋转轴(24)上固定连接有绞龙叶片(25)，所述的绞龙叶片(25)上设置有多个漏水孔(26)，所述的旋转轴(24)外表面设置有多个孔，所述的孔通过旋转轴(24)内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴(25)内部。
2.根据权利要求1所述的一种生活污水水质净化处理装置，其特征在于：所述的絮凝剂装置上方连接絮凝剂输送管道。
3.根据权利要求1所述的一种生活污水水质净化处理装置，其特征在于：所述的旋转轴(24)外表面设置有活性炭层。
说明书
一种生活污水水质净化处理装置
技术领域
本发明涉及水质净化领域，更具体地说，涉及一种生活污水水质净化处理装置。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
在我国，随着城市人口的增加和工农业生产的发展，污水排放量也日益增加，水体污染相当严重，而且几乎遍及全国各地。到2000年底，全国设市的663个城市中有310个建有污水处理设施，建设污水处理厂427座，年污水处理量113.6亿立方米，污水处理率只有34.23%。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种生活污水水质净化处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管，所述的进水管一端连接污水池，另一端连通粗过滤池，所述的膜池通过回流管与第一缺氧池和第二缺氧池连通，所述的膜池中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池和第一缺氧池之间通过细过滤管道连接;
所述的出水管另一端连接离心过滤装置的净水入水口，离心过滤装置包括净水装置，所述的净水装置底端设置有净水出口，所述的净水装置上方螺纹连接拱形罩，所述的拱形罩正上方设置有净水入水口，所述的净水装置的内部底端固定连接支撑架的一端，所述的支撑架的另一端固定连接电机，所述的电机通过旋转轴连接转盘，所述的转盘上方螺纹连接有拱形的净水罩，所述的净水罩外部由金属镂空层，内部为净化层，所述的转盘的正中间设置有一个圆形固定块，所述的圆形固定块的四周固定连接多个弹簧的一端，所述的弹簧的另一端固定连接多孔固定化微生物球;
所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴，所述的旋转轴上固定连接有绞龙叶片，所述的绞龙叶片上设置有多个漏水孔，所述的旋转轴外表面设置有多个孔，所述的孔通过旋转轴内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴内部。
优选地，所述的絮凝剂装置上方连接絮凝剂输送管道。
优选地，所述的旋转轴外表面设置有活性炭层。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
