申请日2018.07.18
公开(公告)日2018.11.16
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种节能环保型家用污水处理装置，属于家用污水处理领域。一种节能环保型家用污水处理装置，包括进水管和细过滤池，还包括依次连通的厌氧池、缺氧池、好氧池、第一膜池、厌氧池、好氧池、第二膜池和出水管;细过滤池为竖直的过滤管道，管道中转动连接过滤网，过滤网的上端连通反冲洗装置，下侧连接排污管，排污管和细过滤管道之间连接有电动旋转挡板，反冲洗装置的入口设置在过滤管道内壁;第一膜池和第二膜池内均设置有第一过滤膜和第二过滤膜，第一过滤膜和第二过滤膜之间设置有振动装置;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

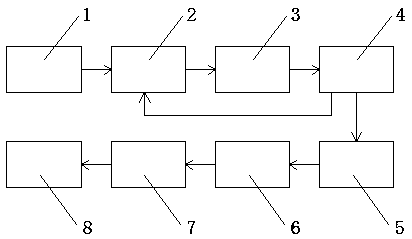

1.一种节能环保型家用污水处理装置，包括进水管和细过滤池，其特征在于：还包括依次连通的厌氧池(1)、缺氧池(2)、好氧池(3)、第一膜池(4)、厌氧池(5)、好氧池(6)、第二膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连接细过滤池，所述的细过滤池通过细过滤管道连接厌氧池(1)，所述的第一膜池(4)通过回流管与缺氧池(2)连通;
所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网(9)，所述的过滤网(9)的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板(10)，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板(11)，所述的过滤装置板(11)为四分之一圆弧，反冲洗装置的出口正对着敞口装置(12)，所述的敞口装置(12)下方连通竖直管道(13)，所述的竖直管道(13)套接在竖管(14)内，所述的竖直管道(13)底端的一侧开有出水口(15)，所述的出水口(15)的下边缘紧贴连接第一密封环(16)，所述的出水口(15)的上方连接有第二密封环(17)，所述的第一密封环(16)和第二密封环(17)位于竖直管道(13)和竖管(14)之间，所述的竖管(14)和出水口(15)相对应的位置设置有出水孔(18)，所述的出水孔(18)连接出水斜管(19)的一端，所述的出水斜管(19)的另一端连通过滤管道，所述的过滤装置板(11)上方的过滤管道上设置有电动阀，所述的竖直管道(13)正下方固定连接固定棒(20)和弹簧(21)的一端，所述的弹簧(21)的另一端固定在竖管(14)的底部，所述的竖管(14)的底部的正中间设置有开关(22)，所述的开关(22)与电动阀和电动旋转挡板(10)电连接，所述的固定棒(20)为金属棒，所述的开关(22)由电磁铁制成;
所述的第一膜池(4)和第二膜池(7)内均设置有第一过滤膜(23)和第二过滤膜(24)，所述的第一过滤膜(23)和第二过滤膜(24)之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接，所述的电磁铁和脉冲交流电流装置电连接，所述的两块电磁铁分别固定连接在第一过滤膜(23)和第二过滤膜(24)上。
2.根据权利要求1所述的一种节能环保型家用污水处理装置，其特征在于：所述的第一过滤膜(23)和第二过滤膜(24)上悬挂有固定化微生物球。
3.根据权利要求1所述的一种节能环保型家用污水处理装置，其特征在于：所述的弹簧由不锈钢材料制成。
说明书
一种节能环保型家用污水处理装置
技术领域
本发明涉及家用污水处理领域，更具体地说，涉及一种节能环保型家用污水处理装置。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
每家每户产生的污水有洗澡水、洗衣服水、洗脸水等等，这些污水如果能够得到很好的处理，则能够节约很多水资源。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种节能环保型家用污水处理装置，包括进水管和细过滤池，还包括依次连通的厌氧池、缺氧池、好氧池、第一膜池、厌氧池、好氧池、第二膜池和出水管，所述的进水管一端连接污水池，另一端连接细过滤池，所述的细过滤池通过细过滤管道连接厌氧池，所述的第一膜池通过回流管与缺氧池连通;
所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板，所述的过滤装置板为四分之一圆弧，反冲洗装置的出口正对着敞口装置，所述的敞口装置下方连通竖直管道，所述的竖直管道套接在竖管内，所述的竖直管道底端的一侧开有出水口，所述的出水口的下边缘紧贴连接第一密封环，所述的出水口的上方连接有第二密封环，所述的第一密封环和第二密封环位于竖直管道和竖管之间，所述的竖管和出水口相对应的位置设置有出水孔，所述的出水孔连接出水斜管的一端，所述的出水斜管的另一端连通过滤管道，所述的过滤装置板上方的过滤管道上设置有电动阀，所述的竖直管道正下方固定连接固定棒和弹簧的一端，所述的弹簧的另一端固定在竖管的底部，所述的竖管的底部的正中间设置有开关，所述的开关与电动阀和电动旋转挡板电连接，所述的固定棒为金属棒，所述的开关由电磁铁制成;
所述的第一膜池和第二膜池内均设置有第一过滤膜和第二过滤膜，所述的第一过滤膜和第二过滤膜之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接，所述的电磁铁和脉冲交流电流装置电连接，所述的两块电磁铁分别固定连接在第一过滤膜和第二过滤膜上。
优选地，所述的第一过滤膜和第二过滤膜上悬挂有固定化微生物球。
优选地，所述的弹簧由不锈钢材料制成。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
