申请日2018.07.18
公开(公告)日2018.11.13
IPC分类号C02F9/14
摘要
本发明公开了一种市政污水净化装置，属于市政污水净化领域。一种市政污水净化装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管;所述的出水管另一端连接离心过滤装置的净水入水口，离心过滤装置包括净水装置，所述的净水装置底端设置有净水出口;所述的膜池内设置有第一过滤膜和第二过滤膜，所述的第一过滤膜和第二过滤膜之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

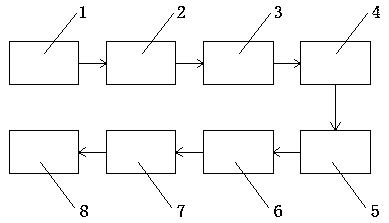

1.一种市政污水净化装置，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、沉淀池(3)、微生物净化池(4)、消毒池(5)、曝气池(6)、膜池(7)和出水管(8)，所述的微生物净化池(4)从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池(2)和沉淀池(3)之间通过细过滤管道连接;
所述的出水管(8)另一端连接离心过滤装置(9)的净水入水口(13)，离心过滤装置(9)包括净水装置(10)，所述的净水装置(10)底端设置有净水出口(11)，所述的净水装置(10)上方螺纹连接拱形罩(12)，所述的拱形罩(12)正上方设置有净水入水口(13)，所述的净水装置(10)的内部底端固定连接支撑架(14)的一端，所述的支撑架(14)的另一端固定连接电机(15)，所述的电机(15)通过旋转轴(16)连接转盘(17)，所述的转盘上方螺纹连接有拱形的净水罩(18)，所述的净水罩(18)外部由金属镂空层(19)，内部为净化层(20)，所述的转盘(17)的正中间设置有一个圆形固定块(21)，所述的圆形固定块(21)的四周固定连接多个弹簧(22)的一端，所述的弹簧(22)的另一端固定连接多孔固定化微生物球(23);
所述的膜池(7)内设置有第一过滤膜(24)和第二过滤膜(25)，所述的第一过滤膜(24)和第二过滤膜(25)之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接，所述的电磁铁和脉冲交流电流装置电连接，所述的两块电磁铁分别固定连接在第一过滤膜(24)和第二过滤膜(25)上。
2.根据权利要求1所述的一种市政污水净化装置，其特征在于：所述的膜池(7)通过回流管和微生物净化池(4)连接。
说明书
一种市政污水净化装置
技术领域
本发明涉及市政污水净化领域，更具体地说，涉及一种市政污水净化装置。
背景技术
城市生活污水是城市发展中的产物，随着城市化和工业化进程的加快，其产生量不断增大，污染日益严重，已严重制约了城市社会经济的可持续发展。在全球经济快速发展的今天，环保问题，特别是城市污水处理已成为各国研究的热点。我国的污水处理始于20世纪70年代。据统计，截止2015年底，全国已建成污水处理厂1943座，污水厂日处理能力达到14028万立方米，全年累计处理污水量达410.3亿立方米，2015年全国城市污水处理率达到91.97%。随着城市化的发展，城市人口越来越多，如何更好的提高污水效率和更彻底的净化污水才是污水处理的重中之重。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种市政污水净化装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管，所述的微生物净化池从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池和沉淀池之间通过细过滤管道连接;
所述的出水管另一端连接离心过滤装置的净水入水口，离心过滤装置包括净水装置，所述的净水装置底端设置有净水出口，所述的净水装置上方螺纹连接拱形罩，所述的拱形罩正上方设置有净水入水口，所述的净水装置的内部底端固定连接支撑架的一端，所述的支撑架的另一端固定连接电机，所述的电机通过旋转轴连接转盘，所述的转盘上方螺纹连接有拱形的净水罩，所述的净水罩外部由金属镂空层，内部为净化层，所述的转盘的正中间设置有一个圆形固定块，所述的圆形固定块的四周固定连接多个弹簧的一端，所述的弹簧的另一端固定连接多孔固定化微生物球;
所述的膜池内设置有第一过滤膜和第二过滤膜，所述的第一过滤膜和第二过滤膜之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接，所述的电磁铁和脉冲交流电流装置电连接，所述的两块电磁铁分别固定连接在第一过滤膜和第二过滤膜上。
优选地，所述的膜池通过回流管和微生物净化池连接。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
