申请日2018.07.18
公开(公告)日2018.11.16
IPC分类号C02F9/14
摘要
本发明公开了一种环保的循环污水净化装置，属于节能环保领域。一种环保的循环污水净化装置，包括进水管和细过滤池，还包括依次连通的厌氧池、缺氧池、好氧池、第一膜池、厌氧池、好氧池、第二膜池和出水管;所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置，下侧连接排污管;所述的进水管上设置有多个转轮，所述的转轮通过旋转轴连接发电装置，所述的发电装置电连接蓄电池，所述的蓄电池电连接电动阀、开关和电动旋转挡板，所述的旋转轴和转轮为空心结构，所述的转轮背水的一面开设有多个小孔，所述的旋转轴和加药装置连通。污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

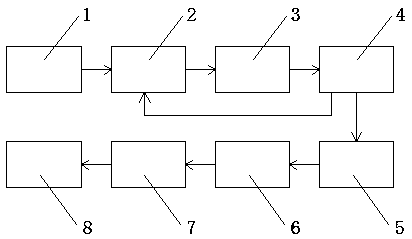

1.一种环保的循环污水净化装置，包括进水管和细过滤池，其特征在于：还包括依次连通的厌氧池(1)、缺氧池(2)、好氧池(3)、第一膜池(4)、厌氧池(5)、好氧池(6)、第二膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连接细过滤池，所述的细过滤池通过细过滤管道连接厌氧池(1)，所述的第一膜池(4)通过回流管与缺氧池(2)连通;
所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网(9)，所述的过滤网(9)的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板(10)，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板(11)，所述的过滤装置板(11)为四分之一圆弧，反冲洗装置的出口正对着敞口装置(12)，所述的敞口装置(12)下方连通竖直管道(13)，所述的竖直管道(13)套接在竖管(14)内，所述的竖直管道(13)底端的一侧开有出水口(15)，所述的出水口(15)的下边缘紧贴连接第一密封环(16)，所述的出水口(15)的上方连接有第二密封环(17)，所述的第一密封环(16)和第二密封环(17)位于竖直管道(13)和竖管(14)之间，所述的竖管(14)和出水口(15)相对应的位置设置有出水孔(18)，所述的出水孔(18)连接出水斜管(19)的一端，所述的出水斜管(19)的另一端连通过滤管道，所述的过滤装置板(11)上方的过滤管道上设置有电动阀，所述的竖直管道(13)正下方固定连接固定棒(20)和弹簧(21)的一端，所述的弹簧(21)的另一端固定在竖管(14)的底部，所述的竖管(14)的底部的正中间设置有开关(22)，所述的开关(22)与电动阀和电动旋转挡板(10)电连接，所述的固定棒(20)为金属棒，所述的开关(22)由电磁铁制成;
所述的进水管(8)上设置有多个转轮(23)，所述的转轮(23)通过旋转轴连接发电装置，所述的发电装置电连接蓄电池，所述的蓄电池电连接电动阀、开关(22)和电动旋转挡板(10)，所述的旋转轴和转轮(23)为空心结构，所述的转轮(23)背水的一面开设有多个小孔，所述的旋转轴和加药装置连通。
2.根据权利要求1所述的一种环保的循环污水净化装置，其特征在于：所述的转轮(23)由不锈钢材料制成，且一个旋转轴上连接有8个转轮(23)。
说明书
一种环保的循环污水净化装置
技术领域
本发明涉及节能环保领域，更具体地说，涉及一种环保的循环污水净化装置。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;
厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
地球的表面积是水资源比较大，没有水人类就不能够生活，现有的可饮用的水资源较少，所以如何合理的将污水净化处理尤为重要。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种环保的循环污水净化装置，包括进水管和细过滤池，还包括依次连通的厌氧池、缺氧池、好氧池、第一膜池、厌氧池、好氧池、第二膜池和出水管，所述的进水管一端连接污水池，另一端连接细过滤池，所述的细过滤池通过细过滤管道连接厌氧池，所述的第一膜池通过回流管与缺氧池连通;
所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板，所述的过滤装置板为四分之一圆弧，反冲洗装置的出口正对着敞口装置，所述的敞口装置下方连通竖直管道，所述的竖直管道套接在竖管内，所述的竖直管道底端的一侧开有出水口，所述的出水口的下边缘紧贴连接第一密封环，所述的出水口的上方连接有第二密封环，所述的第一密封环和第二密封环位于竖直管道和竖管之间，所述的竖管和出水口相对应的位置设置有出水孔，所述的出水孔连接出水斜管的一端，所述的出水斜管的另一端连通过滤管道，所述的过滤装置板上方的过滤管道上设置有电动阀，所述的竖直管道正下方固定连接固定棒和弹簧的一端，所述的弹簧的另一端固定在竖管的底部，所述的竖管的底部的正中间设置有开关，所述的开关与电动阀和电动旋转挡板电连接，所述的固定棒为金属棒，所述的开关由电磁铁制成;
所述的进水管上设置有多个转轮，所述的转轮通过旋转轴连接发电装置，所述的发电装置电连接蓄电池，所述的蓄电池电连接电动阀、开关和电动旋转挡板，所述的旋转轴和转轮为空心结构，所述的转轮背水的一面开设有多个小孔，所述的旋转轴和加药装置连通。
优选地，所述的转轮由不锈钢材料制成，且一个旋转轴上连接有个转轮。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
