申请日2018.07.18
公开(公告)日2018.11.20
IPC分类号C02F9/14; C02F103/30
摘要
本发明公开了节能减排型印染废水处理回用系统，属于印染废水处理领域。节能减排型印染废水处理回用系统，包括进水管，还包括依次连通的粗过滤池、细过滤池、厌氧池、第一缺氧池、第二缺氧池、好氧池、膜池和出水管;所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置;所述的过滤装置板由外而内依次为固定化微生物层、药剂颗粒层和海绵层，所述的过滤装置板中间穿插连接有固定骨架;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

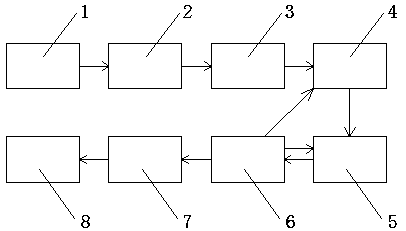

1.节能减排型印染废水处理回用系统，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、厌氧池(3)、第一缺氧池(4)、第二缺氧池(5)、好氧池(6)、膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连通粗过滤池(1)，所述的好氧池(6)通过回流管分别与第一缺氧池(4)和第二缺氧池(5)连通，所述的膜池(7)下方设置有曝气装置，所述的膜池(7)内部设置有药剂包，所述的细过滤池(2)和厌氧池(3)之间通过细过滤管道连接;
所述的细过滤池(2)为竖直的过滤管道，管道中转动连接过滤网(9)，所述的过滤网(9)的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板(10)，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板(11)，所述的过滤装置板(11)为四分之一圆弧，反冲洗装置的出口正对着敞口装置(12)，所述的敞口装置(12)下方连通竖直管道(13)，所述的竖直管道(13)套接在竖管(14)内，所述的竖直管道(13)底端的一侧开有出水口(15)，所述的出水口(15)的下边缘紧贴连接第一密封环(16)，所述的出水口(15)的上方连接有第二密封环(17)，所述的第一密封环(16)和第二密封环(17)位于竖直管道(13)和竖管(14)之间，所述的竖管(14)和出水口(15)相对应的位置设置有出水孔(18)，所述的出水孔(18)连接出水斜管(19)的一端，所述的出水斜管(19)的另一端连通过滤管道，所述的过滤装置板(11)上方的过滤管道上设置有电动阀，所述的竖直管道(13)正下方固定连接固定棒(20)和弹簧(21)的一端，所述的弹簧(21)的另一端固定在竖管(14)的底部，所述的竖管(14)的底部的正中间设置有开关(22)，所述的开关(22)与电动阀和电动旋转挡板(10)电连接，所述的固定棒(20)为金属棒，所述的开关(22)由电磁铁制成;
所述的过滤装置板(11)由外而内依次为固定化微生物层(23)、药剂颗粒层(24)和海绵层(25)，所述的过滤装置板(11)中间穿插连接有固定骨架。
2.根据权利要求1所述的节能减排型印染废水处理回用系统，其特征在于：所述的药剂包中设置有用碱式氯化铝。
说明书
节能减排型印染废水处理回用系统
技术领域
本发明涉及印染废水处理领域，更具体地说，涉及节能减排型印染废水处理回用系统。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
以服装染色、洗涤、整烫为主的生产型企业，在生产过程中排出大量废水，废水中含有一定的有机物和色度，需要对废水进行深度处理后才能回用。国家要求全行业污水回用率"十一五"期间达到60%，但污水处理后回用率还达不到7%，同时，由于我国是一个严重缺乏水资源的国家，有限的水资源也决定了印染行业必须走循环经济发展之路，因此，大力开展中废水再利用是立足长远的明智选择。
发明内容
为解决上述问题，本发明采用如下的技术方案。
节能减排型印染废水处理回用系统，包括进水管，还包括依次连通的粗过滤池、细过滤池、厌氧池、第一缺氧池、第二缺氧池、好氧池、膜池和出水管，所述的进水管一端连接污水池，另一端连通粗过滤池，所述的好氧池通过回流管分别与第一缺氧池和第二缺氧池连通，所述的膜池下方设置有曝气装置，所述的膜池内部设置有药剂包，所述的细过滤池和厌氧池之间通过细过滤管道连接;
所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板，所述的过滤装置板为四分之一圆弧，反冲洗装置的出口正对着敞口装置，所述的敞口装置下方连通竖直管道，所述的竖直管道套接在竖管内，所述的竖直管道底端的一侧开有出水口，所述的出水口的下边缘紧贴连接第一密封环，所述的出水口的上方连接有第二密封环，所述的第一密封环和第二密封环位于竖直管道和竖管之间，所述的竖管和出水口相对应的位置设置有出水孔，所述的出水孔连接出水斜管的一端，所述的出水斜管的另一端连通过滤管道，所述的过滤装置板上方的过滤管道上设置有电动阀，所述的竖直管道正下方固定连接固定棒和弹簧的一端，所述的弹簧的另一端固定在竖管的底部，所述的竖管的底部的正中间设置有开关，所述的开关与电动阀和电动旋转挡板电连接，所述的固定棒为金属棒，所述的开关由电磁铁制成;
所述的过滤装置板由外而内依次为固定化微生物层、药剂颗粒层和海绵层，所述的过滤装置板中间穿插连接有固定骨架。
优选地，所述的药剂包中设置有用碱式氯化铝。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
