申请日2018.03.28
公开(公告)日2019.01.04
IPC分类号C02F9/14; C02F11/12
摘要
本实用新型是城市污水淤泥处理系统，其结构是沉砂池上设污水入口，沉砂池连接初沉淀池，沉砂池与初沉淀池之间的管路上设超细格栅，初沉淀池和生物处理池连接，生物处理池和二级沉淀池连接，二级沉淀池和混凝沉淀池连接，混凝沉淀池上设加药装置，混凝沉淀池和过滤器连接，过滤器连接净水出口，初沉淀池底部和吸附池连接，吸附池内设天然沸石，吸附池和泥浆浓缩池连接，泥浆浓缩池上设絮凝剂投入装置，泥浆浓缩池和脱水离心机连接。本实用新型的优点：完成污水净化，淤泥进行有毒有害物质的吸附，然后通过泥浆浓缩池和脱水离心机的作用，方便进行农用等二次利用，节能环保，不产生二次污染。
权利要求书

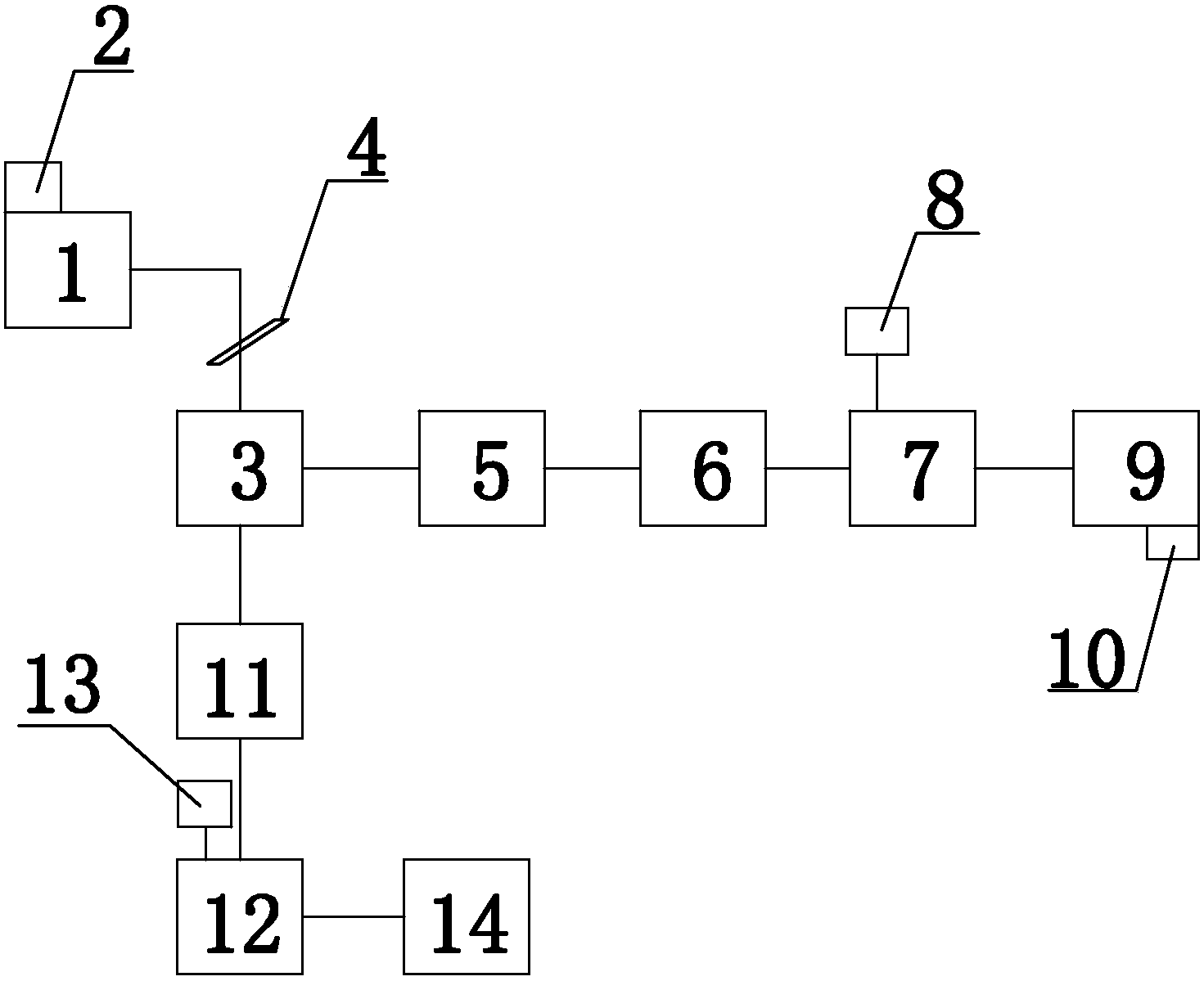

1.一种城市污水淤泥处理系统，其特征包括沉砂池(1)、吸附池(11)、泥浆浓缩池(12)和脱水离心机(14)，其中沉砂池(1)上设污水入口(2)，沉砂池(1)连接初沉淀池(3)，沉砂池(1)与初沉淀池(3)之间的管路上设超细格栅(4)，初沉淀池(3)和生物处理池(5)连接，生物处理池(5)和二级沉淀池(6)连接，二级沉淀池(6)和混凝沉淀池(7)连接，混凝沉淀池(7)上设加药装置(8)，混凝沉淀池(7)和过滤器(9)连接，过滤器(9)连接净水出口(10)，初沉淀池(3)底部和吸附池(11)连接，吸附池(11)内设天然沸石，吸附池(11)和泥浆浓缩池(12)连接，泥浆浓缩池(12)上设絮凝剂投入装置(13)，泥浆浓缩池(12)和脱水离心机(14)连接。
2.如权利要求1所述的一种城市污水淤泥处理系统，其特征是所述的生物处理池(5)底部和二级沉淀池(6)底部分别与泥浆浓缩池(12)连接。
说明书
一种城市污水淤泥处理系统
技术领域
本实用新型涉及的是一种城市污水淤泥处理系统。
背景技术
随着污水处理行业的不断发展，污水淤泥量也日益增加，污水淤泥中虽然含有大量有机物和丰富的氮、磷等营养物质，但是还存在重金属、致病菌和寄生虫等有毒有害物质，污水淤泥的处理问题已日益突出。现有技术的城市污水淤泥处理系统一般结构简单，处理效果差，无法高效去除淤泥中的有毒有害物质，收集到的不能直接进行农用。
实用新型内容
本实用新型提出的是一种城市污水淤泥处理系统，其目的旨在克服现有技术存在的上述不足，实现有效分离净化污水淤泥，并对淤泥进行净化，方便回收利用。
本实用新型的技术解决方案：一种城市污水淤泥处理系统，其结构包括沉砂池、吸附池、泥浆浓缩池和脱水离心机，其中沉砂池上设污水入口，沉砂池连接初沉淀池，沉砂池与初沉淀池之间的管路上设超细格栅，初沉淀池和生物处理池连接，生物处理池和二级沉淀池连接，二级沉淀池和混凝沉淀池连接，混凝沉淀池上设加药装置，混凝沉淀池和过滤器连接，过滤器连接净水出口，初沉淀池底部和吸附池连接，吸附池内设天然沸石，吸附池和泥浆浓缩池连接，泥浆浓缩池上设絮凝剂投入装置，泥浆浓缩池和脱水离心机连接。
优选的，所述的生物处理池底部和二级沉淀池底部分别与泥浆浓缩池连接。
本实用新型的优点：结构简单有效，含有淤泥的污水首先通过沉砂池沉淀泥沙，然后通过超细格栅(栅条间距为0.2～2mm，栅条系列间隔为0.1mm)对细小颗粒进行阻隔，接着依次通过生物处理池、二级沉淀池、混凝沉淀池7、过滤器的作用完成污水净化，而污水淤泥会在初沉淀池进入吸附池，进行有毒有害物质的吸附，然后通过泥浆浓缩池和脱水离心机的作用，方便进行农用等二次利用，节能环保，不产生二次污染，生物处理池和二级沉淀池中产生的淤泥也可以直接进入泥浆浓缩池中，有效收集处理流程中产生的绝大部分淤泥，高效可靠。
