申请日2016.09.02
公开(公告)日2018.05.11
IPC分类号B01D63/08; C02F1/44; B01D65/00; B01D61/00
摘要

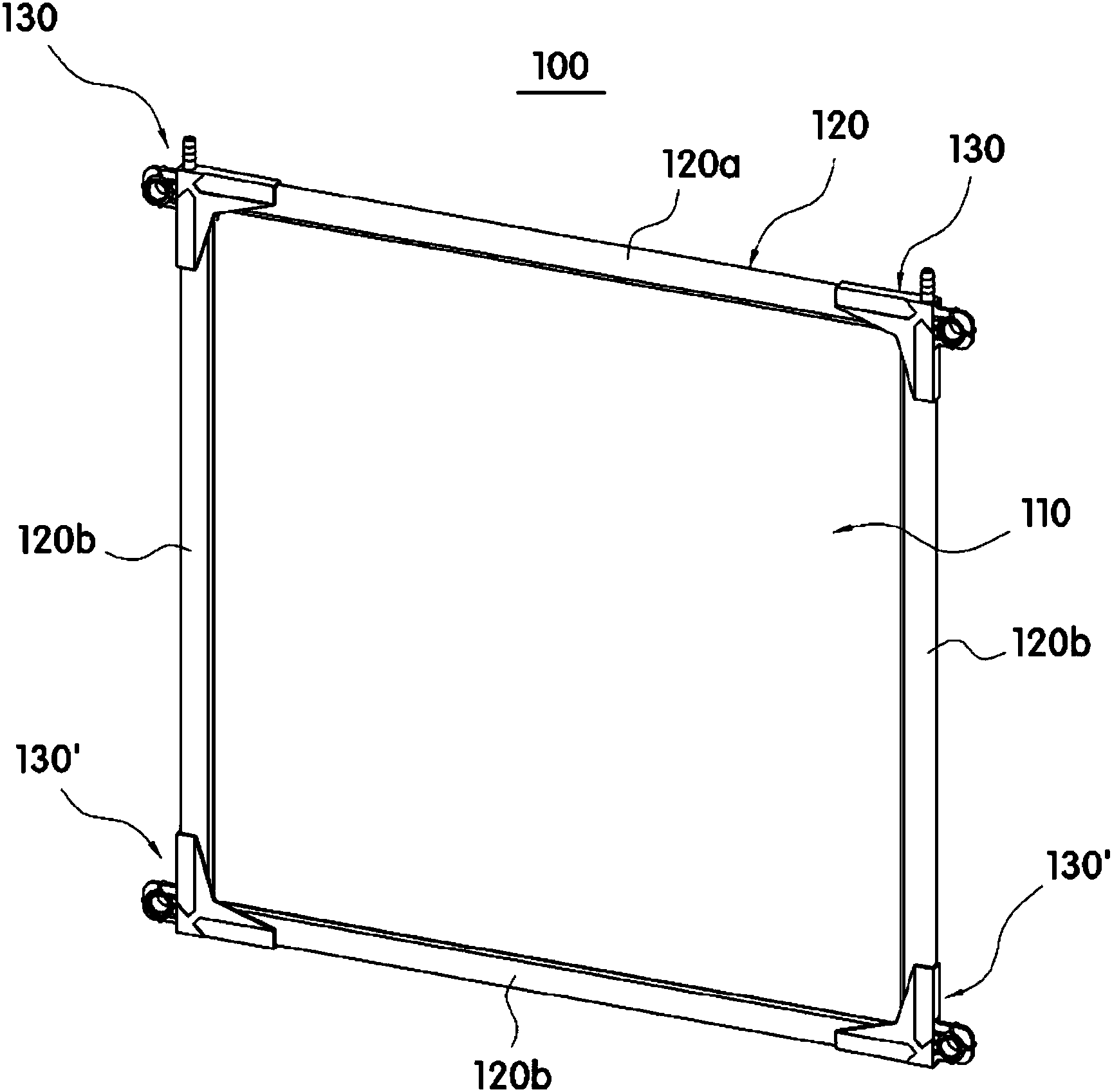

本发明提供水处理用平板形过滤器。本发明一实施例的水处理用平板形过滤器包括：过滤部件，呈具有规定面积的板状;支撑框架，以能够支撑上述过滤部件的方式与上述过滤部件的边缘侧相结合，形成有供通过上述过滤部件产生的过滤水流入并移动的流路;以及间隔调节部件，以能够调节相邻的过滤部件之间的间隔的方式与上述支撑框架相结合。
权利要求书
1.一种水处理用平板形过滤器，包括：
过滤部件，呈具有规定面积的板状;
支撑框架，以能够支撑所述过滤部件的方式与所述过滤部件的边缘侧相结合，形成有供通过所述过滤部件产生的过滤水流入并移动的流路;以及
间隔调节部件，以能够调节相邻的过滤部件之间的间隔的方式与所述支撑框架相结合。
2.根据权利要求1所述的水处理用平板形过滤器，其中，所述间隔调节部件包括用于将向所述流路流入的过滤水向外部排出的接收部。
3.根据权利要求1所述的水处理用平板形过滤器，其中，所述间隔调节部件包括：
间隔调节部件主体，供所述支撑框架的边角侧插入;以及
间隔调节部，形成有供具有规定长度的结合杆通过的结合孔。
4.根据权利要求3所述的水处理用平板形过滤器，其中，所述间隔调节部包括：
延伸板，从所述间隔调节部件主体延伸，且贯通形成有所述结合孔;以及
分隔部件，以规定高度突出形成于所述结合孔的周围，以便能够调节与相邻的过滤部件之间的间隔。
5.根据权利要求1所述的水 处理用平板形过滤器，其中，
所述支撑框架包括与所述过滤部件的边缘侧相结合的多个框架，
所述多个框架包括：
第一板;
一对第二板，分别从所述第一板的两端部延伸，以供所述过滤部件的边缘侧插入;以及
限制部件，形成于与所述一对第二板相向的面上，以能够限制所述过滤部件的插入深度。
6.根据权利要求5所述的水处理用平板形过滤器，其中，所述多个框架以一个的端部与另一个的端部相接触的方式配置，在相邻来构成所述支撑框架的边角的端部侧形成有供通过所述流路沿着互不相同的方向流动的过滤水相遇的收集空间，所述收集空间与用于向外部排出所述过滤水的接收部相连通。
7.根据权利要求5所述的水处理用平板形过滤器，其中，所述间隔调节部件通过与所述支撑框架的边角侧相结合来固定相邻的一对框架的两端部。
8.根据权利要求1所述的水处理用平板形过滤器，其中，所述过滤部件包括：
板状的第一支撑体;以及
纳米纤维网，由纳米纤维形成于所述第一支撑体的两面。
9.根据权利要求8所述的水处理用平板形过滤器，其中，所述纳米纤维网经由第二支撑体并通过热熔敷附着于所述第一支撑体的一面。
10.根据权利要求9所述的水处理用平板形过滤器，其中，所述纳米纤维网具有比进行所述热熔敷时的工序温度更高的熔融温度，所述第二支撑体具有比进行所述热熔敷时的工序温度更低的熔融温度。
11.根据权利要求9所述的水处理用平板形过滤器，其中，所述第一支撑体及第二支撑体为无纺布和织物中的一种。
12.根据权利要求9所述的水处理用平板形过滤器，其中，所述第一支撑体及第二支撑体由相同的材质形成。
13.根据权利要求9所述的水处理用平板形过滤器，其中，所述第二支撑体具有比所述第一支撑体相对薄的厚度。
14.一种水处理用过滤模块，其中，
过滤器组装体，权利要求1至13中任一项所述的多个过滤器经由结合杆以一体化的方式形成;以及
至少一个共同接收部件，以一对一地与分别设置于所述多个过滤器的接收部相匹配的方式相连接，以收集从每个所述过滤器排出的过滤水。
15.根据权利要求14所述的水处理用过滤模块，其中，所述共同接收部件包括：
共同接收部件本体，用于储存从所述接收部流入的过滤水;
多个流入口，用于使从所述接收部排出的过滤水向所述共同接收部件本体的内部流入;以及
至少一个排出口，用于向外部排出被储存于所述共同接收部件本体的过滤水。
16.根据权利要求15所述的水处理用过滤模块，其中，所述共同接收部件以与分别设置于所述多个过滤器的接收部隔开规定间隔的方式配置，所述多个流入口经由软管一对一地与各个接收部相连接。
17.根据权利要求15所述的水处理用过滤模块，其中，分别设置于所述多个过滤器的接收部直接被插入至形成于所述共同接收部件的流入口侧。
说明书
水处理用平板形过滤器及利用其的水处理用过滤模块
技术领域
本发明涉及水处理用平板形过滤器及利用其的水处理用过滤模块。
背景技术
由于工业的急速发展和人口的城市密集等，从生活空间及产业设备排出的污废水的量逐渐增加。由此，正在研发用于以经济高效的方式处理污废水的多种污废水处理设施。
通常，污废水处理设施设置有包括用于过滤污废水的过滤部件的多个过滤器，在过滤了污废水的过滤部件的表面残存有从污废水过滤出的污染物质。
由此，为了去除存在于过滤部件的表面的污染物质，使用如下的方式：强制向过滤器侧投入干净的水来去除附着于过滤部件的污染物质，从而再次使用过滤部件。
为了去除附着于上述过滤部件的污染物质，如上所述的去除污染物质的方式需要在多个过滤器之间确保降落空间，使得从过滤部件脱离的污染物质顺利地降落。
为此，在设置过程中，多个过滤器需要相互维持适当的间隔。但是，在以往的情况下，在组装过程中通过工作人员的目测来调节过滤器之间的间隔之后，进行固定，因此具有过滤器之间的间隔不准确且消耗很多工作时间的问题。
并且，在无法通过手工来确保多个过滤器相互之间的适当的距离的情况下，无法充分地确保能够使从过滤部件脱离的污染物质掉落的空间，从而无法有效去除污染物质，因而具有降低过滤效率的问题。
发明内容
技术问题
本发明鉴于如上所述的问题而提出，其目的在于，提供在组装过程中可简便地调节相邻的过滤器之间的间隔的水处理用平板形过滤器及利用其的水处理用过滤模块。
解决问题的手段
为了实现上述目的，本发明提供水处理用平板形过滤器，上述水处理用平板形过滤器包括：过滤部件，呈具有规定面积的板状;支撑框架，以能够支撑上述过滤部件的方式与上述过滤部件的边缘侧相结合，形成有供通过上述过滤部件产生的过滤水流入并移动的流路;以及间隔调节部件，以能够调节相邻的过滤部件之间的间隔的方式与上述支撑框架相结合。
并且，上述间隔调节部件可包括用于将向上述流路流入的过滤水向外部排出的接收部。
并且，上述间隔调节部件可包括：间隔调节部件主体，供上述支撑框架的边角侧插入;以及间隔调节部，形成有供具有规定长度的结合杆通过的结合孔。
并且，上述间隔调节部可包括：延伸板，从上述间隔调节部件主体延伸，且贯通形成有上述结合孔;以及分隔部件，以规定高度突出形成于上述结合孔的周围，以便可调节与相邻的过滤部件之间的间隔。
并且，上述支撑框架包括与上述过滤部件的边缘侧相结合的多个框架，上述多个框架可包括：第一板;一对第二板，分别从上述第一板的两端部延伸，可供上述过滤部件的边缘侧插入;以及限制部件，形成于与上述一对第二板相向的面的上侧，以能够限制上述过滤部件的插入深度。
并且，上述多个框架以一个的端部与另一个的端部相接触的方式配置，在相邻来构成上述支撑框架的边角的端部侧形成有供通过上述流路沿着互不相同的方向流动的过滤水相遇的收集空间，上述收集空间可与用于向外部排出上述过滤水的接收部相连通。
并且，上述间隔调节部件可通过与上述支撑框架的边角侧相结合来固定相邻的一对框架的两端部。
并且，上述过滤部件可包括：板状的第一支撑体;以及纳米纤维网，由纳米纤维形成于上述第一支撑体的两面。
并且，上述纳米纤维网可经由第二支撑体并通过热熔敷附着于上述第一支撑体的一面。
并且，上述纳米纤维网可具有比进行上述热熔敷时的工序温度更高的熔融温度，上述第二支撑体可具有比进行上述热熔敷时的工序温度更低的熔融温度。
并且，上述第一支撑体及第二支撑体可以为无纺布和织物中的一种，上述第一支撑体及第二支撑体可由相同的材质形成。
并且，上述第二支撑体可具有比上述第一支撑体相对薄的厚度。
另一方面，本发明提供水处理用过滤模块，上述水处理用过滤模块包括：过滤器组装体，如上所述的过滤器经由结合杆以一体化的方式形成;以及至少一个共同接收部件，以一对一地与分别设置于上述多个过滤器的接收部相匹配的方式相连接，以收集从每个上述过滤器排出的过滤水。
并且，上述共同接收部件可包括：共同接收部件本体，用于储存从上述接收部流入的过滤水;多个流入口，用于使从上述接收部排出的过滤水向上述共同接收部件本体的内部流入;以及至少一个排出口，用于向外部排出被储存于上述共同接收部件本体的过滤水。
并且，上述共同接收部件以与分别设置于上述多个过滤器的接收部隔开规定间隔的方式配置，上述多个流入口可经由软管一对一地与各个接收部相连接。
并且，分别设置于上述多个过滤器的接收部可被直接插入至形成于上述共同接收部件的流入口侧。
发明的效果
根据本发明，通过间隔调节部件来均匀地保持相邻的过滤器之间的间隔，从而可简便地进行组装且提高过滤效率。
