申请日2018.03.28
公开(公告)日2019.02.22
IPC分类号B01D29/01; B01D29/68
摘要
本实用新型公开了一种便于清洗的污水处理装置，包括底板。底板的两端顶部均固定连接有竖杆，竖杆的外壁活动连接有滑块，两块滑块的一侧侧壁均固定连接有固定块，两块固定块之间安装有过滤网，滑块的顶部固定连接有轮架，轮架上安装有齿轮，齿轮的转轴上缠绕有牵引绳，牵引绳的另一端缠绕在定滑轮上，定滑轮固定连接在顶板上，顶板固定连接在竖杆的顶端，且顶板的顶部安装有液压缸，液压缸的输出轴贯穿顶板并延伸至顶板的下方，且液压缸的输出轴固定连接有安装架，安装架的两端均安装有滚轮，滚轮与定滑轮之间同样缠绕有牵引绳，安装架的底端固定连接有清洗板。
权利要求书

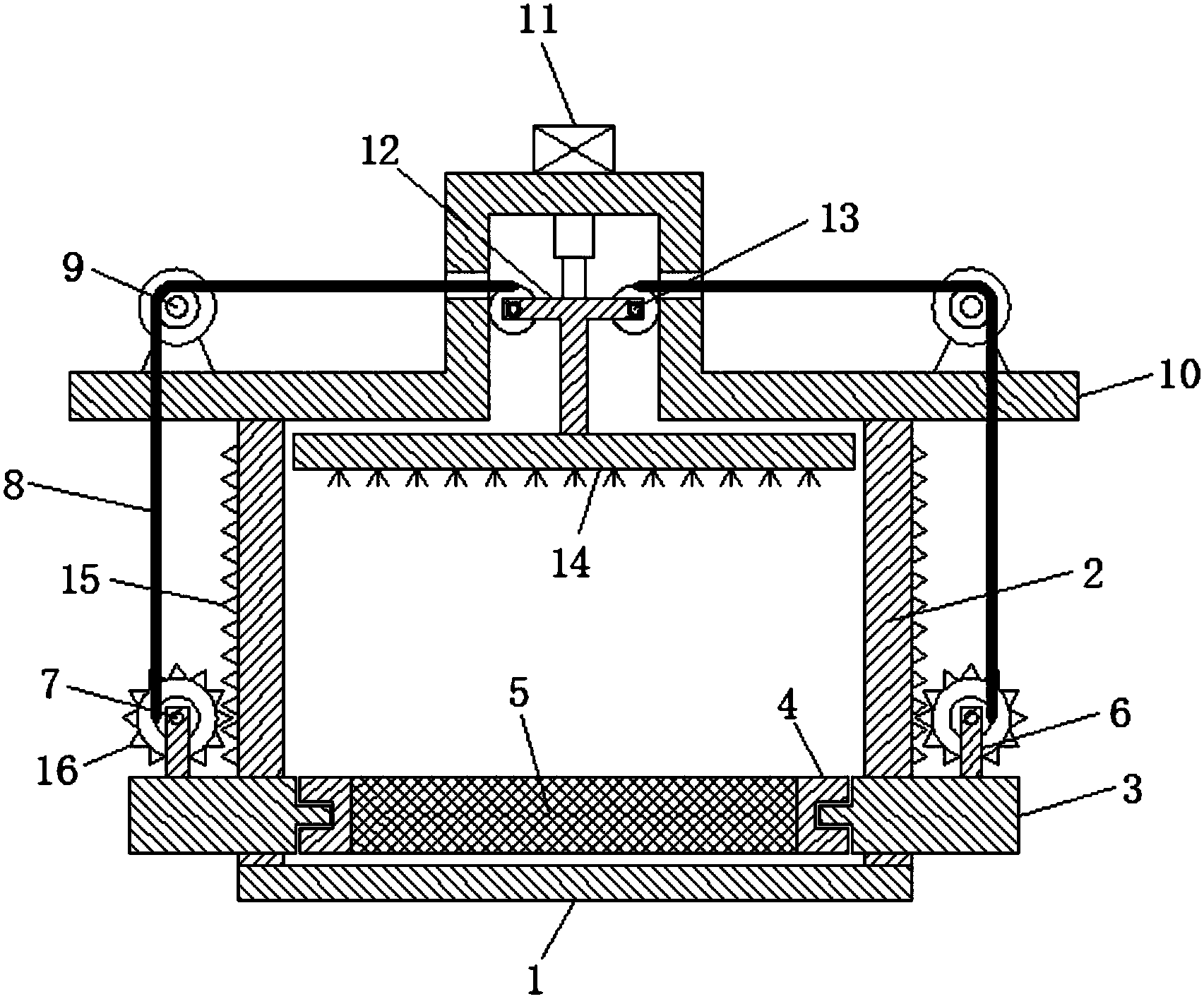

1.一种便于清洗的污水处理装置，包括底板(1)，其特征在于：所述底板(1)的两端顶部均固定连接有竖杆(2)，所述竖杆(2)的外壁活动连接有滑块(3)，两块所述滑块(3)的一侧侧壁均固定连接有固定块(4)，两块所述固定块(4)之间安装有过滤网(5)，所述滑块(3)的顶部固定连接有轮架(6)，所述轮架(6)上安装有齿轮(7)，所述齿轮(7)的转轴上缠绕有牵引绳(8)，所述牵引绳(8)的另一端缠绕在定滑轮(9)上，所述定滑轮(9)固定连接在顶板(10)上，所述顶板(10)固定连接在竖杆(2)的顶端，且所述顶板(10)的顶部安装有液压缸(11)，所述液压缸(11)的输出轴贯穿顶板(10)并延伸至顶板(10)的下方，且所述液压缸(11)的输出轴固定连接有安装架(12)，所述安装架(12)的两端均安装有滚轮(13)，所述滚轮(13)与定滑轮(9)之间同样缠绕有牵引绳(8)，所述安装架(12)的底端固定连接有清洗板(14)。
2.根据权利要求1所述的一种便于清洗的污水处理装置，其特征在于：所述竖杆(2)的一侧外壁设置有齿条(15)，所述齿轮(7)的外壁设置有与齿条(15)相配啮合的轮齿(16)。
3.根据权利要求1所述的一种便于清洗的污水处理装置，其特征在于：所述滑块(3)的一侧外壁设置有凸块，所述固定块(4)的一侧外壁开设有与滑块(3)的凸块相配合的凹槽。
4.根据权利要求1所述的一种便于清洗的污水处理装置，其特征在于：所述清洗板(14)的底部安装有若干个喷头。
5.根据权利要求1所述的一种便于清洗的污水处理装置，其特征在于：所述安装架(12)为T字形结构。
说明书
一种便于清洗的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种便于清洗的污水处理装置。
背景技术
污水处理是为使污水达到排水要求或再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，与人们的生活、环境的好坏息息相关。现有的污水处理装置常常使用过滤网对污水进行过滤处理，当长时间使用后，过滤网上往往会残留有杂质颗粒，如果不及时对过滤网进行清洗处理的话会影响其过滤污水的效果和效率，而现有的污水处理装置由于结构设计的原因，过滤网通常都是固定在污水处理装置的内部，因此很难对过滤网进行清洗或更换，并且对过滤网的清洗都是由人工进行手动清洗，这样不仅清洗效率低，同时也浪费了宝贵的劳动力资源。
实用新型内容
本实用新型解决的技术问题在于克服现有技术的污水处理装置过滤网难以清洗且清洗效率低，浪费劳动力资源的缺陷，提供一种便于清洗的污水处理装置。所述一种便于清洗的污水处理装置具有结构简单，清洗方便，效率高且清洗自动化等特点。
为实现上述目的，本实用新型提供如下技术方案：一种便于清洗的污水处理装置，包括底板，所述底板的两端顶部均固定连接有竖杆，所述竖杆的外壁活动连接有滑块，两块所述滑块的一侧侧壁均固定连接有固定块，两块所述固定块之间安装有过滤网，所述滑块的顶部固定连接有轮架，所述轮架上安装有齿轮，所述齿轮的转轴上缠绕有牵引绳，所述牵引绳的另一端缠绕在定滑轮上，所述定滑轮固定连接在顶板上，所述顶板固定连接在竖杆的顶端，且所述顶板的顶部安装有液压缸，所述液压缸的输出轴贯穿顶板并延伸至顶板的下方，且所述液压缸的输出轴固定连接有安装架，所述安装架的两端均安装有滚轮，所述滚轮与定滑轮之间同样缠绕有牵引绳，所述安装架的底端固定连接有清洗板。
优选的，所述竖杆的一侧外壁设置有齿条，所述齿轮的外壁设置有与齿条相配啮合的轮齿。
优选的，所述滑块的一侧外壁设置有凸块，所述固定块的一侧外壁开设有与滑块的凸块相配合的凹槽。
优选的，所述清洗板的底部安装有若干个喷头。
优选的，所述安装架为T字形结构。
与现有技术相比，本实用新型的有益效果是：通过过滤网对污水进行过滤处理，通过驱动液压缸可使安装架带动清洗板一起下降，同时安装架左右两端的滚轮沿着顶板内壁向下滚动的同时带动牵引绳顺时针旋转，从而带动齿轮也跟着顺时针转动，齿轮通过轮齿与齿条的外啮合作用使齿轮沿着竖杆上升，从而带动滑块也一起上升，滑块带动固定块连同过滤网一起上升至该装置的顶部，此时通过清洗板底部的喷头可对过滤网进行冲洗，清洗完成后驱动液压缸使安装架向上运动后可使过滤网回到原始位置，从而通过该装置可以很方便的对过滤网进行清洗，并且整个过程可实现自动化循环，而无需人工操作，从而节省了劳动力资源，提高了效率。
