申请日2018.03.28
公开(公告)日2019.01.11
IPC分类号C02F9/14; C02F103/34
摘要
本实用新型公开了一种高盐制药废水处理系统，该系统设有依次连接的高盐制药废水收集池、多相固态催化氧化装置、调节池、EBR反应装置、配水井、UASB厌氧反应装置、厌沉池、A/O生化池、二沉池与出水池。相比现有技术，本实用新型具有多级循环处理、便于投药、处理效率高的特点。
权利要求书
1.一种高盐制药废水处理系统，其特征在于：该系统设有依次连接的高盐制药废水收集池、多相固态催化氧化装置、调节池、EBR反应装置、配水井、UASB厌氧反应装置、厌沉池、A/O生化池、二沉池与出水池;所述的调节池与生活废水收集池连接，调节池设有潜水搅拌泵与液位自动控制装置;所述的配水井设有加热系统与提升泵;所述的EBR反应装置设有微曝气系统、水反冲系统、填料并与反冲风机连接;所述的UASB厌氧反应装置设有钢制反应罐体、三相分离器、布水系统并与水封罐连接;所述的厌沉池设有中心导流筒并通过回流泵与UASB厌氧反应装置连接;所述的A/O生化池与鼓风机连接且鼓风机与调节池连接;所述的二沉池通过污泥气提回流装置与A/O生化池连接，二沉池与污泥浓缩池连接;所述的污泥浓缩池设有污泥脱水机、污泥输送泵与加药系统;
所述的调节池设有雾化投药装置;所述的雾化投药装置包括雾化罐;所述的雾化罐底部设有雾化发生器并通过雾化罐侧部的管道与调节池内部的出雾口连接。
2.根据权利要求1所述的一种高盐制药废水处理系统，其特征在于：所述的高盐制药废水收集池的入口处设有双层格栅。
3.根据权利要求1所述的一种高盐制药废水处理系统，其特征在于：所述的生活废水收集池的入口处设有双层格栅。
4.根据权利要求1所述的一种高盐制药废水处理系统，其特征在于：所述的UASB厌氧反应装置的三相分离器包括沉淀区、回流缝与气液分离器。
5.根据权利要求1所述的一种高盐制药废水处理系统，其特征在于：所述的EBR反应装置的填料包括陶粒填料与承托层填料。
说明书
一种高盐制药废水处理系统
技术领域
本实用新型涉及环保设备领域，尤其涉及一种高盐制药废水处理系统。
背景技术
在药厂生产过程中会存在工艺需要使用饱和食盐水。因此有部分废水盐分非常高，使其正常进行生化反应，需要对高盐废水进行单独处理。然而，目前还没有专门为高盐医药废水设计的处理系统。因此，亟需新的技术来改进现有技术的不足。
实用新型内容
实用新型目的：针对现有技术的不足与缺陷，本实用新型提供一种多级循环处理、便于投药、处理效率高的高盐制药废水处理系统。

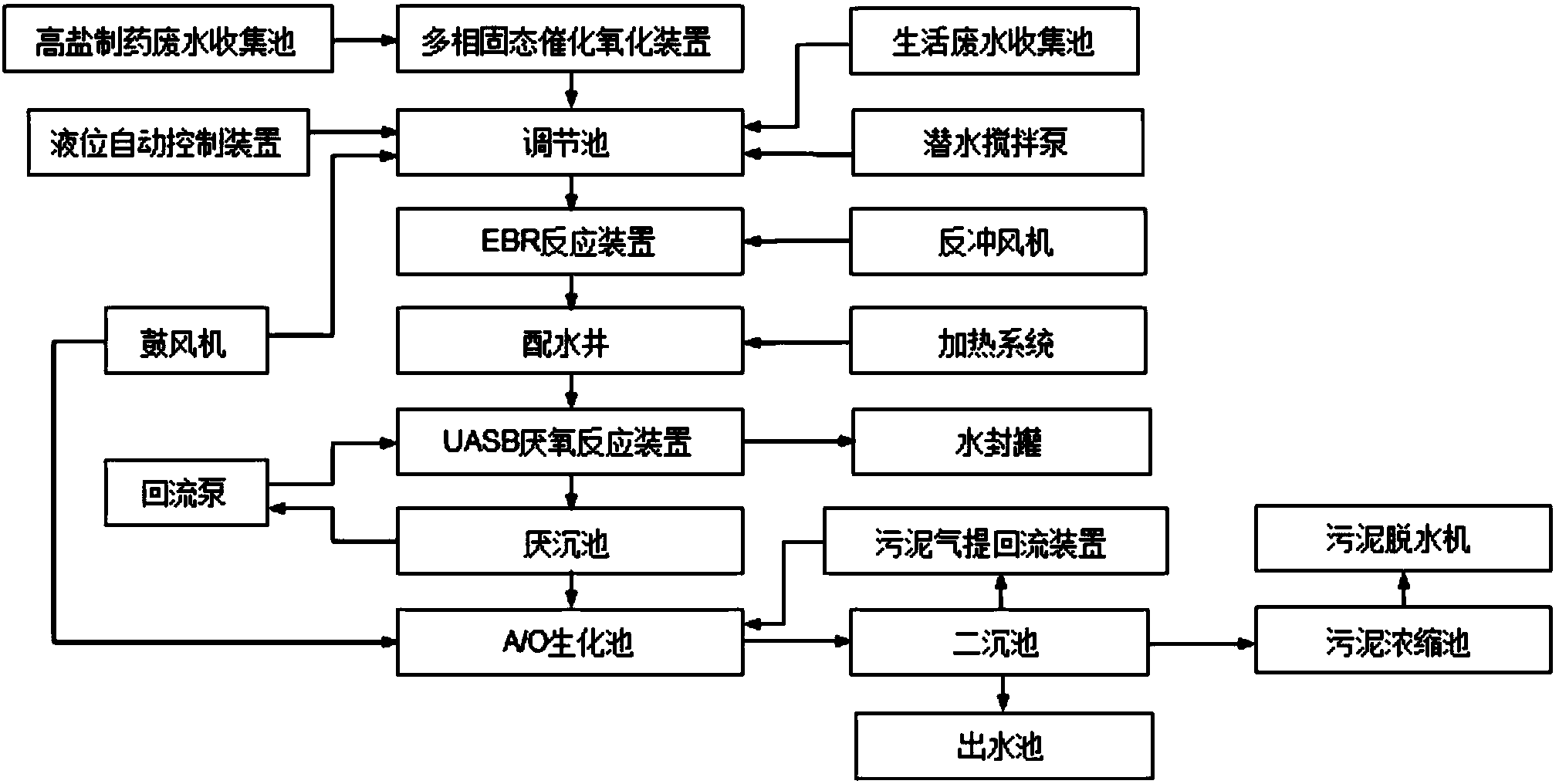

技术方案：本实用新型的一种高盐制药废水处理系统，其特征在于：该系统设有依次连接的高盐制药废水收集池、多相固态催化氧化装置、调节池、EBR反应装置、配水井、UASB厌氧反应装置、厌沉池、A/O生化池、二沉池与出水池;所述的调节池与生活废水收集池连接，调节池设有潜水搅拌泵与液位自动控制装置;所述的配水井设有加热系统与提升泵;所述的EBR反应装置设有微曝气系统、水反冲系统、填料并与反冲风机连接;所述的UASB厌氧反应装置设有钢制反应罐体、三相分离器、布水系统并与水封罐连接;所述的厌沉池设有中心导流筒并通过回流泵与UASB厌氧反应装置连接;所述的A/O生化池与鼓风机连接且鼓风机与调节池连接;所述的二沉池通过污泥气提回流装置与A/O生化池连接，二沉池与污泥浓缩池连接;所述的污泥浓缩池设有污泥脱水机、污泥输送泵与加药系统;
所述的调节池设有雾化投药装置;所述的雾化投药装置包括雾化罐;所述的雾化罐底部设有雾化发生器并通过雾化罐侧部的管道与调节池内部的出雾口连接。
其中，所述的高盐制药废水收集池的入口处设有双层格栅。
其中，所述的生活废水收集池的入口处设有双层格栅。
其中，所述的UASB厌氧反应装置的三相分离器包括沉淀区、回流缝与气液分离器。
其中，所述的EBR厌氧反应装置的填料包括陶粒填料与承托层填料。
有益效果：与现有技术相比，本实用新型具有以下显著优点：本实用新型是专门针对高盐制药废水设计的处理系统，具有多级循环处理、便于投药、处理效率高的特点。
