申请日2018.03.27
公开(公告)日2019.01.29
IPC分类号C02F9/04
摘要
本实用新型公开的移动式可拆式联合污水快速处理装置，包括设置在集成箱体内的如下结构：真空负压吸污箱、防腐离心垃圾过滤装置、絮凝混合搅拌装置、游动环片叠螺式固液分离装置、调节混合搅拌装置、多重过滤装置和搅拌喷洒机;多重过滤装置的出液口连通回用水箱进口，多重过滤装置的出固口连通出料槽进口，出料槽连接有翻转驱动机构，出料槽底部通过拆卸式铰接轴连接在集成箱体内。本实用新型采用集成结构，方便移动，广泛适用于建筑施工场所、临时安置点、污水突发直排等;通过回用水，在水源短缺时仍可正常运行，通过搅拌喷洒机将处理后的污物进行绿化施肥，污水处理更卫生、环保、高效、便捷、实用，减少污水二次污染。
权利要求书
1.移动式可拆式联合污水快速处理装置，包括开有进污口、排污口和出料口的集成箱体，所述集成箱体内设置有水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽，其特征在于：还设置有调节剂溶解箱、调节混合搅拌装置、多重过滤装置、回用水箱和搅拌喷洒机;其中：所述真空负压吸污箱的进口连通所述进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述出料槽;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通排污口，所述多重过滤装置的出固口连通所述出料槽的进口，所述排污口、所述回用水箱的出口和所述出料槽的出口分别对应连通所述搅拌喷洒机的进口;所述出料槽连接有翻转驱动机构，翻转驱动机构包括出料槽气缸，所述出料槽的底部通过拆卸式铰接轴连接在所述集成箱体内，所述出料槽气缸的活塞杆铰接在所述出料槽上且远离所述拆卸式铰接轴的位置。
2.如权利要求1所述的移动式可拆式联合污水快速处理装置，其特征在于：所述拆卸式铰接轴通过出料槽连杆铰接在所述集成箱体内，所述出料槽连杆连接有连杆气缸，所述出料槽通过所述出料槽连杆能从所述出料口翻出所述集成箱体外。
3.如权利要求2所述的移动式可拆式联合污水快速处理装置，其特征在于：所述出料槽的槽口上铰接有活动翻盖。
说明书
移动式可拆式联合污水快速处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是涉及一种车载的移动式可拆式联合污水快速处理装置。
背景技术
现有污水处理多采用固定式系统，其往往与收集后的污水水源一一配套设置，且在调试与正常运行阶段需要专门操作员。对于短期或移动式排放污水水源，如建筑施工场所、临时居民安置点、污水直排突发情况等，由于污水水源的短期性，不便于采用成本高、周期长的固定式污水处理设施。
有鉴于此，有必要研发一种污水处理装置。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种移动式且适用于临时污水处理的移动式可拆式联合污水快速处理装置。
为了达成上述目的，本实用新型的解决方案是：

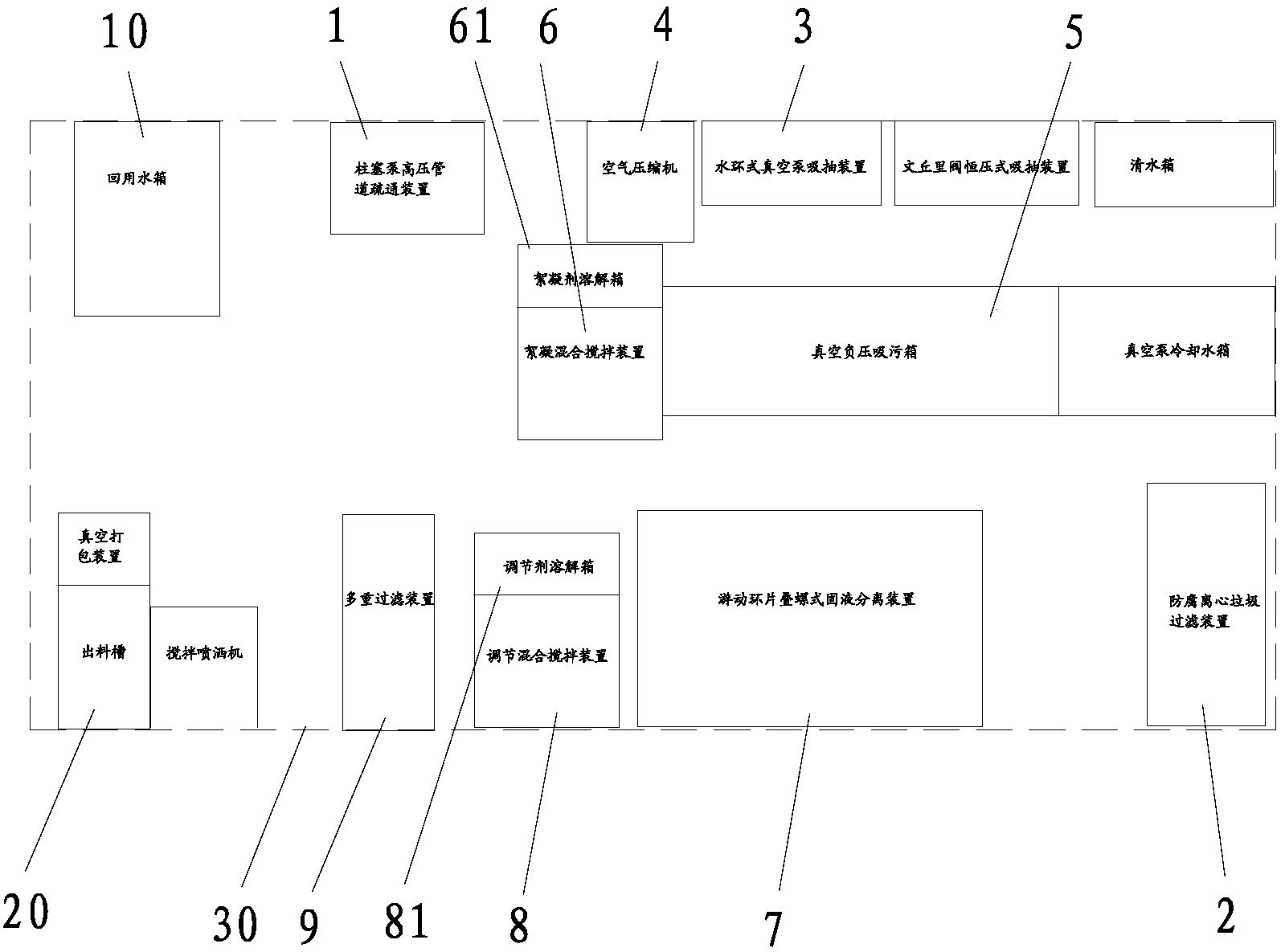

移动式可拆式联合污水快速处理装置，包括开有进污口、排污口和出料口的集成箱体，所述集成箱体内设置有水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽;还设置有调节剂溶解箱、调节混合搅拌装置、多重过滤装置和搅拌喷洒机;其中：所述真空负压吸污箱的进口连通所述进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述出料槽;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通排污口，所述多重过滤装置的出固口连通所述出料槽的进口，所述排污口、所述回用水箱的出口和所述出料槽的出口分别对应连通所述搅拌喷洒机的进口;所述出料槽连接有翻转驱动机构，翻转驱动机构包括出料槽气缸，所述出料槽的底部通过拆卸式铰接轴连接在所述集成箱体内，所述出料槽气缸的活塞杆铰接在所述出料槽上且远离所述拆卸式铰接轴的位置。
所述拆卸式铰接轴通过出料槽连杆铰接在所述集成箱体内，所述出料槽连杆连接有连杆气缸，所述出料槽通过所述出料槽连杆能从所述出料口翻出所述集成箱体外。
所述出料槽的槽口上铰接有活动翻盖。
采用上述方案后，本实用新型具有以下有益效果：
一、采用集成在一起的结构，这样方便移动，能广泛适用于建筑施工场所、临时居民安置点、污水直排突发情况;而且通过回用水，在清水源短缺的情况下，也可通过回用水进行补水，使本装置正常运行;通过搅拌喷洒机将处理后的污物进行绿化施肥，提高效率，使污水处理更卫生、便捷、合理、实用，减少污水二次污染。
二、本案采用水环式真空泵吸抽装置，利用水冷方式使工作性能较之前更加稳定。
