申请日2018.03.27
公开(公告)日2019.01.29
IPC分类号C02F9/04; B08B9/093
摘要
本实用新型公开的自组式清洗及污水处理装置，包括设置在集成箱体内的如下结构：真空负压吸污箱、防腐离心垃圾过滤装置、絮凝混合搅拌装置、游动环片叠螺式固液分离装置、调节混合搅拌装置、多重过滤装置和清洗系统;清洗系统包括清洗泵、清洗箱、喷淋装置;喷淋装置包括喷淋管组及喷淋头，喷淋头环绕游动环片叠螺式固液分离装置设置;清洗泵连接清洗箱，清洗箱的出口连通喷淋管组的进口。本实用新型采用集成结构，方便移动，广泛适用于建筑施工场所、临时安置点、污水突发直排等;通过清洗系统实现自清洗功能，提高处理污水的能力，使污水处理更卫生、环保、高效、便捷、实用，减少污水二次污染。
权利要求书
1.自组式清洗及污水处理装置，包括集成箱体，所述集成箱体上开设有供外部污物源液进入的进污口、排放用的排污口、排放用的出料口;所述集成箱体内设置有水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽，其特征在于：还设置有调节剂溶解箱、调节混合搅拌装置和多重过滤装置;还设置有清洗系统，其中：所述真空负压吸污箱的进口连通所述进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述出料槽;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通排污口，所述多重过滤装置的出固口连通所述出料槽的进口;所述清洗系统包括清洗泵、清洗箱和喷淋装置;喷淋装置包括喷淋管组及设置在喷淋管组上的喷淋头，所述喷淋头环绕所述游动环片叠螺式固液分离装置设置;清洗泵连接清洗箱，清洗箱的出口连通喷淋管组的进口。
2.如权利要求1所述的自组式清洗及污水处理装置，其特征在于：所述喷淋头环绕所述游动环片叠螺式固液分离装置呈塔装设置。
3.如权利要求2所述的自组式清洗及污水处理装置，其特征在于：所述游动环片叠螺式固液分离装置的出液口还设置有清洗转接输入头，所述清洗转接输入头连通所述清洗箱的出口;所述游动环片叠螺式固液分离装置的进口还设置有清洗转接输出头，所述清洗转接输出头连通所述絮凝混合搅拌装置的进口。
4.如权利要求1所述的自组式清洗及污水处理装置，其特征在于：所述清洗系统还包括使所述清洗泵输出的液体产生脉冲的脉冲发生装置。
说明书
自组式清洗及污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是涉及一种车载的自组式清洗及污水处理装置。
背景技术
现有污水处理多采用固定式系统，其往往与收集后的污水水源一一配套设置，且在调试与正常运行阶段需要专门操作员。对于短期或移动式排放污水水源，如建筑施工场所、临时居民安置点、污水直排突发情况等，由于污水水源的短期性，不便于采用成本高、周期长的固定式污水处理设施。
有鉴于此，有必要研发一种污水处理装置。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种能清洗且适用于临时污水处理的自组式清洗及污水处理装置。
为了达成上述目的，本实用新型的解决方案是：

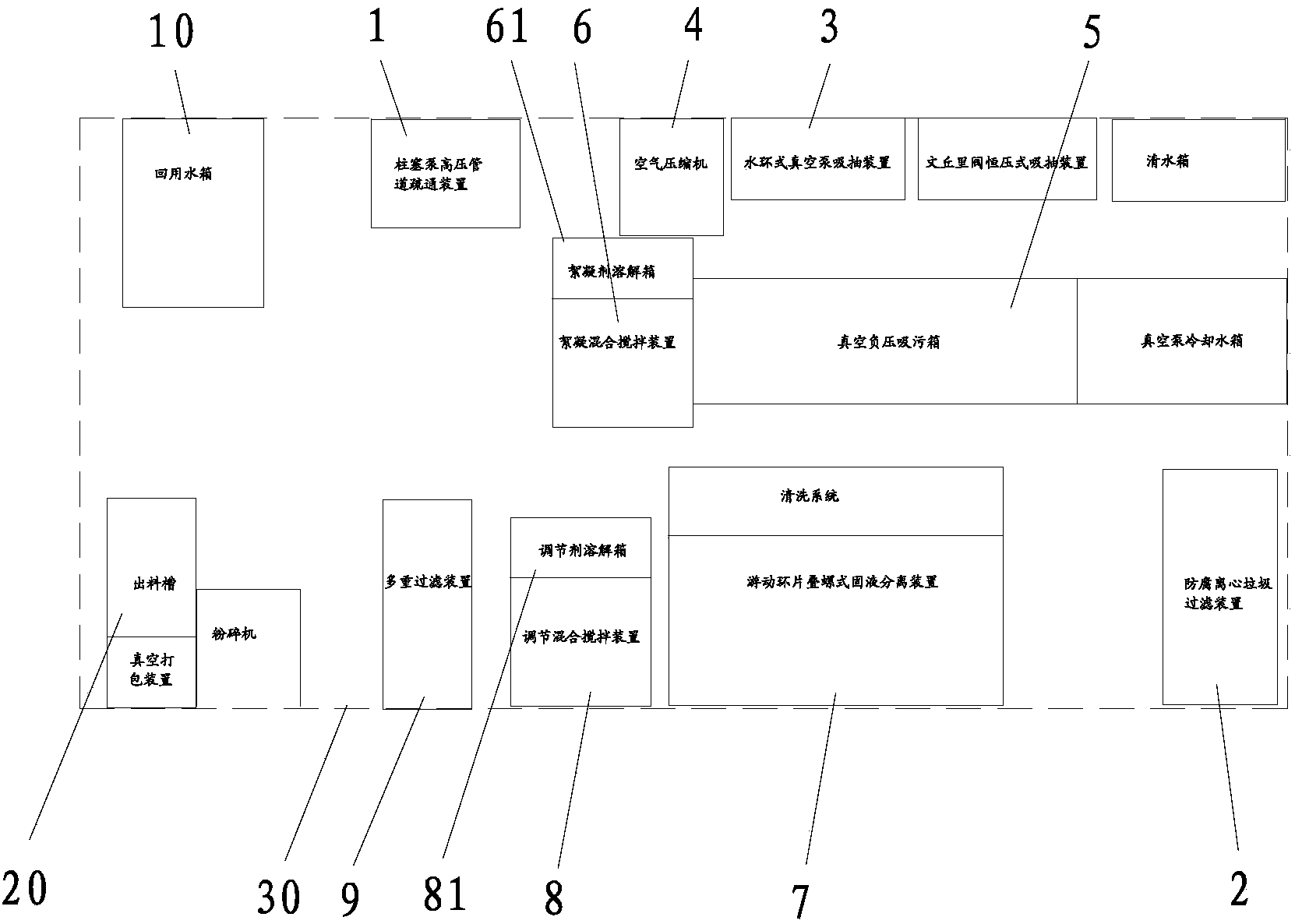

自组式清洗及污水处理装置，包括集成箱体，所述集成箱体上开设有供外部污物源液进入的进污口、排放用的排污口、排放用的出料口;所述集成箱体内设置有水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽;还设置有调节剂溶解箱、调节混合搅拌装置和多重过滤装置;还设置有清洗系统，其中：所述真空负压吸污箱的进口连通所述进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述出料槽;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通排污口，所述多重过滤装置的出固口连通所述出料槽的进口;所述清洗系统包括清洗泵、清洗箱和喷淋装置;喷淋装置包括喷淋管组及设置在喷淋管组上的喷淋头，所述喷淋头环绕所述游动环片叠螺式固液分离装置设置;清洗泵连接清洗箱，清洗箱的出口连通喷淋管组的进口。
所述喷淋头环绕所述游动环片叠螺式固液分离装置呈塔装设置。
所述游动环片叠螺式固液分离装置的出液口还设置有清洗转接输入头，所述清洗转接输入头连通所述清洗箱的出口;所述游动环片叠螺式固液分离装置的进口还设置有清洗转接输出头，所述清洗转接输出头连通所述絮凝混合搅拌装置的进口。
所述清洗系统还包括使所述清洗泵输出的液体产生脉冲的脉冲发生装置。
采用上述方案后，本实用新型具有以下有益效果：
一、采用集成在一起的结构，这样方便移动，能广泛适用于建筑施工场所、临时居民安置点、污水直排突发情况;而且通过回用水，在清水源短缺的情况下，也可通过回用水进行补水，使本装置正常运行;通过清洗系统能实现自清洗功能，提高效率，使污水处理更卫生、便捷、合理、实用，减少污水二次污染。
二、本案采用水环式真空泵吸抽装置，利用水冷方式使工作性能较之前更加稳定。
