申请日2018.03.27
公开(公告)日2019.01.29
IPC分类号C02F9/04
摘要
本实用新型公开的移动式联合污水快速处理装置，包括设置在集成箱体内的如下结构：真空负压吸污箱、防腐离心垃圾过滤装置、絮凝混合搅拌装置、游动环片叠螺式固液分离装置、调节混合搅拌装置、多重过滤装置和真空打包装置;多重过滤装置的出液口连通回用水箱进口，多重过滤装置的出固口连通出料槽进口;水环式真空泵吸抽装置和空气压缩机分别连接真空负压吸污箱，使真空负压吸污箱内产生负压的抽吸力。本实用新型采用集成结构，方便移动，广泛适用于建筑施工场所、临时安置点、污水突发直排等;通过回用水，在水源短缺时仍可正常运行，通过真空打包装置将处理后的污物进行封装打包，污水处理更卫生、环保、高效、便捷、实用，减少污水二次污染。
权利要求书
1.移动式联合污水快速处理装置，包括集成箱体，所述集成箱体上开设有供外部污物源液进入的进污口、排放用的排污口、排放用的出料口;所述集成箱体内设置有水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽，其特征在于：还设置有调节剂溶解箱、调节混合搅拌装置、多重过滤装置和真空打包装置;其中：所述真空负压吸污箱的进口连通所述进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述出料槽;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通排污口，所述多重过滤装置的出固口连通所述出料槽的进口，所述出料槽的出口对应所述真空打包装置的进口，所述真空打包装置的出口对应所述出料口设置;其中，防腐离心垃圾过滤装置上设置有用于刮除防腐离心垃圾过滤装置上粘附的污物的刮污装置，所述刮污装置收集的污物通过漏斗上的所述出固口分别连通所述游动环片叠螺式固液分离装置的所述进口、所述出料槽的所述进口。
2.如权利要求1所述的移动式联合污水快速处理装置，其特征在于：所述出料槽的槽底面呈波浪型向下倾斜。
3.如权利要求2所述的移动式联合污水快速处理装置，其特征在于：所述集成箱体内还设置有粉碎机和振动机，所述粉碎机的进口对应所述真空打包装置的出口设置，所述真空打包装置的出口对应所述振动机的进口设置。
说明书
移动式联合污水快速处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是涉及一种车载的移动式联合污水快速处理装置。
背景技术
现有污水处理多采用固定式系统，其往往与收集后的污水水源一一配套设置，且在调试与正常运行阶段需要专门操作员。对于短期或移动式排放污水水源，如建筑施工场所、临时居民安置点、污水直排突发情况等，由于污水水源的短期性，不便于采用成本高、周期长的固定式污水处理设施。
有鉴于此，有必要研发一种污水处理装置。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种移动式且适用于临时污水处理的移动式联合污水快速处理装置。
为了达成上述目的，本实用新型的解决方案是：

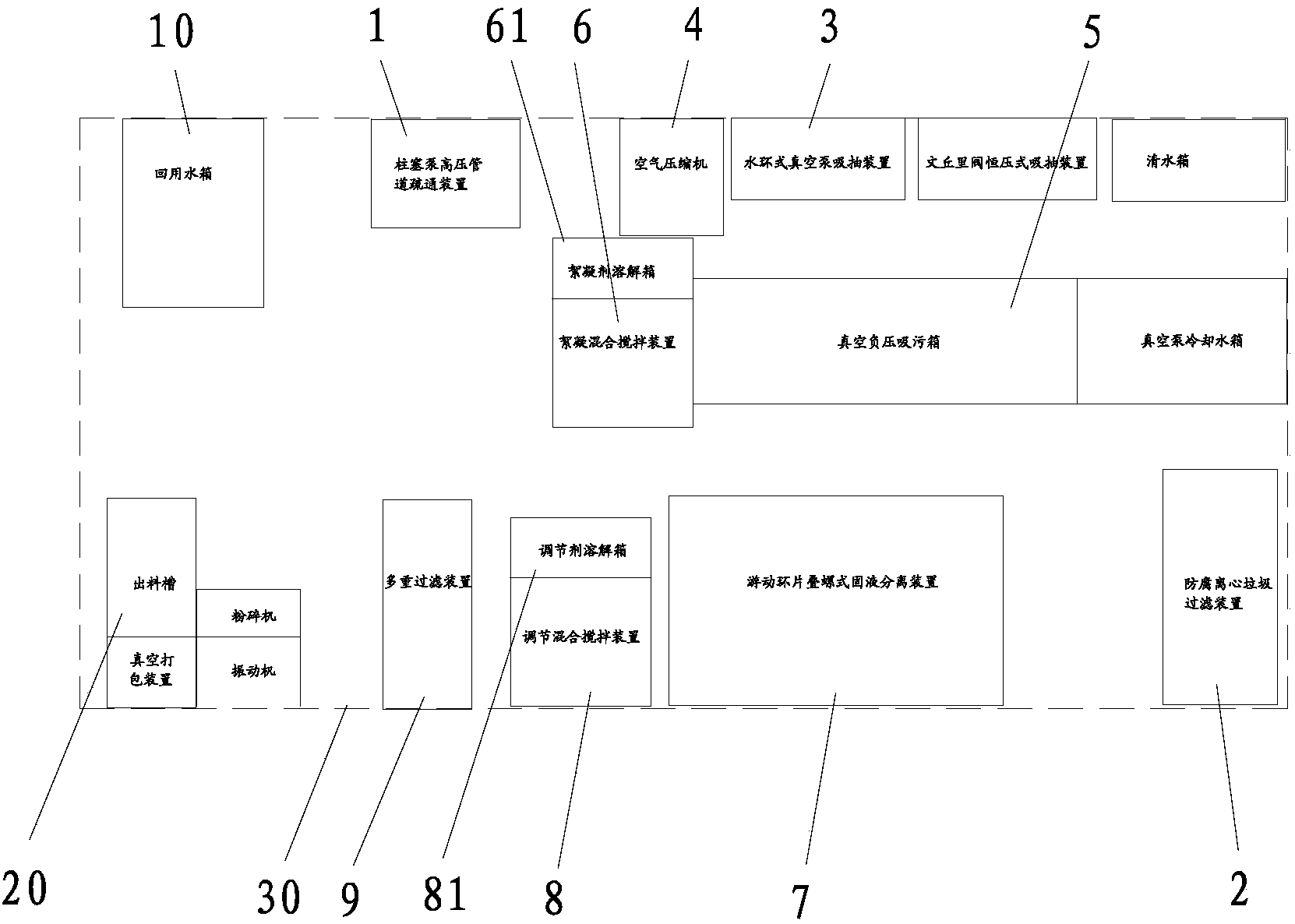

移动式联合污水快速处理装置，包括集成箱体，所述集成箱体上开设有供外部污物源液进入的进污口、排放用的排污口、排放用的出料口;所述集成箱体内设置有水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽;还设置有调节剂溶解箱、调节混合搅拌装置、多重过滤装置和真空打包装置;其中：所述真空负压吸污箱的进口连通所述进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述出料槽;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通排污口，所述多重过滤装置的出固口连通所述出料槽的进口，所述出料槽的出口对应所述真空打包装置的进口，所述真空打包装置的出口对应所述出料口设置;其中，防腐离心垃圾过滤装置上设置有用于刮除防腐离心垃圾过滤装置上粘附的污物的刮污装置，所述刮污装置收集的污物通过漏斗上的所述出固口分别连通所述游动环片叠螺式固液分离装置的所述进口、所述出料槽的所述进口。
所述出料槽的槽底面呈波浪型向下倾斜。
所述集成箱体内还设置有粉碎机和振动机，所述粉碎机的进口对应所述真空打包装置的出口设置，所述真空打包装置的出口对应所述振动机的进口设置。
采用上述方案后，本实用新型具有以下有益效果：
一、采用集成在一起的结构，这样方便移动，能广泛适用于建筑施工场所、临时居民安置点、污水直排突发情况;而且通过回用水，在清水源短缺的情况下，也可通过回用水进行补水，使本装置正常运行;通过真空打包装置将处理后的污物进行封装打包，提高效率，使污水处理更卫生、便捷、合理、实用，减少污水二次污染。
二、通过粉碎机、振动机使破碎后的材料得以疏松，便于直接施肥。
