申请日2018.03.27
公开(公告)日2019.01.29
IPC分类号C02F9/04
摘要
本实用新型公开的移动式多重过滤污水快速处理装置，包括集成且连接在一起的如下结构：螺旋压榨垃圾过滤器、真空负压吸污箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置、调节混合搅拌装置、多重过滤装置;多重过滤装置的出液口连通回用水箱进口，多重过滤装置的出固口连通出料槽进口;水环式真空泵吸抽装置和空气压缩机分别连接真空负压吸污箱，使真空负压吸污箱内产生负压产生抽吸力。本实用新型采用集成结构，方便移动，广泛适用于建筑施工场所、临时安置点、污水突发直排等;通过多重过滤装置过滤得到回用水，在水源短缺时，通过回用水进行补水，使本装置正常运行，污水处理更高效、便捷、实用，减少污水二次污染。
权利要求书
1.移动式多重过滤污水快速处理装置，包括集成在一起的螺旋压榨垃圾过滤器、水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽，其特征在于：还包括集成在一起的调节剂溶解箱、调节混合搅拌装置、多重过滤装置和回用水箱;其中：
所述螺旋压榨垃圾过滤器的进口还连通有供外部污物源液进入的进污口，所述螺旋压榨垃圾过滤器的出液口连通所述真空负压吸污箱的进口;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述真空负压吸污箱的出口连通所述絮凝混合搅拌装置的进口，所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置包括串联的多个过滤袋，各所述过滤袋内分别设置有滤材;最后一个所述过滤袋的出口通过旋转接头连通有能旋转的过滤筒;各所述过滤袋和所述过滤筒的出固口连通所述出料槽的进口，所述过滤筒的出液口连通所述回用水箱的进口。
2.如权利要求1所述的移动式多重过滤污水快速处理装置，其特征在于：还包括集成箱体，所述集成箱体内设置所述螺旋压榨垃圾过滤器、所述水环式真空泵吸抽装置、所述空气压缩机、所述真空负压吸污箱、所述絮凝剂溶解箱、所述絮凝混合搅拌装置、所述游动环片叠螺式固液分离装置、所述出料槽、所述调节剂溶解箱、所述调节混合搅拌装置、所述多重过滤装置和所述回用水箱;所述集成箱体上开设所述进污口，所述集成箱体上还开设有排污口，所述排污口也连通所述多重过滤装置的所述出液口。
3.如权利要求1所述的移动式多重过滤污水快速处理装置，其特征在于：多个所述过滤袋呈蛇形由上至下串联排放，且所述调节混合搅拌装置的出口连通最上面的一个所述过滤袋。
4.如权利要求1所述的移动式多重过滤污水快速处理装置，其特征在于：所述过滤筒呈圆筒状，且所述旋转接头位于所述过滤筒的旋转轴线上。
说明书
移动式多重过滤污水快速处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是涉及一种车载的移动式多重过滤污水快速处理装置。
背景技术
现有污水处理多采用固定式系统，其往往与收集后的污水水源一一配套设置，且在调试与正常运行阶段需要专门操作员。对于短期或移动式排放污水水源，如建筑施工场所、临时居民安置点、污水直排突发情况等，由于污水水源的短期性，不便于采用成本高、周期长的固定式污水处理设施。
有鉴于此，有必要研发一种污水处理装置。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种适用于临时污水处理的移动式多重过滤污水快速处理装置。
为了达成上述目的，本实用新型的解决方案是：
移动式多重过滤污水快速处理装置，包括集成在一起的螺旋压榨垃圾过滤器、水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽;还包括集成在一起的调节剂溶解箱、调节混合搅拌装置、多重过滤装置和回用水箱;其中：
所述螺旋压榨垃圾过滤器的进口还连通有供外部污物源液进入的进污口，所述螺旋压榨垃圾过滤器的出液口连通所述真空负压吸污箱的进口;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述真空负压吸污箱的出口连通所述絮凝混合搅拌装置的进口，所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置包括串联的多个过滤袋，各所述过滤袋内分别设置有滤材;最后一个所述过滤袋的出口通过旋转接头连通有能旋转的过滤筒;各所述过滤袋和所述过滤筒的出固口连通所述出料槽的进口，所述过滤筒的出液口连通所述回用水箱的进口。

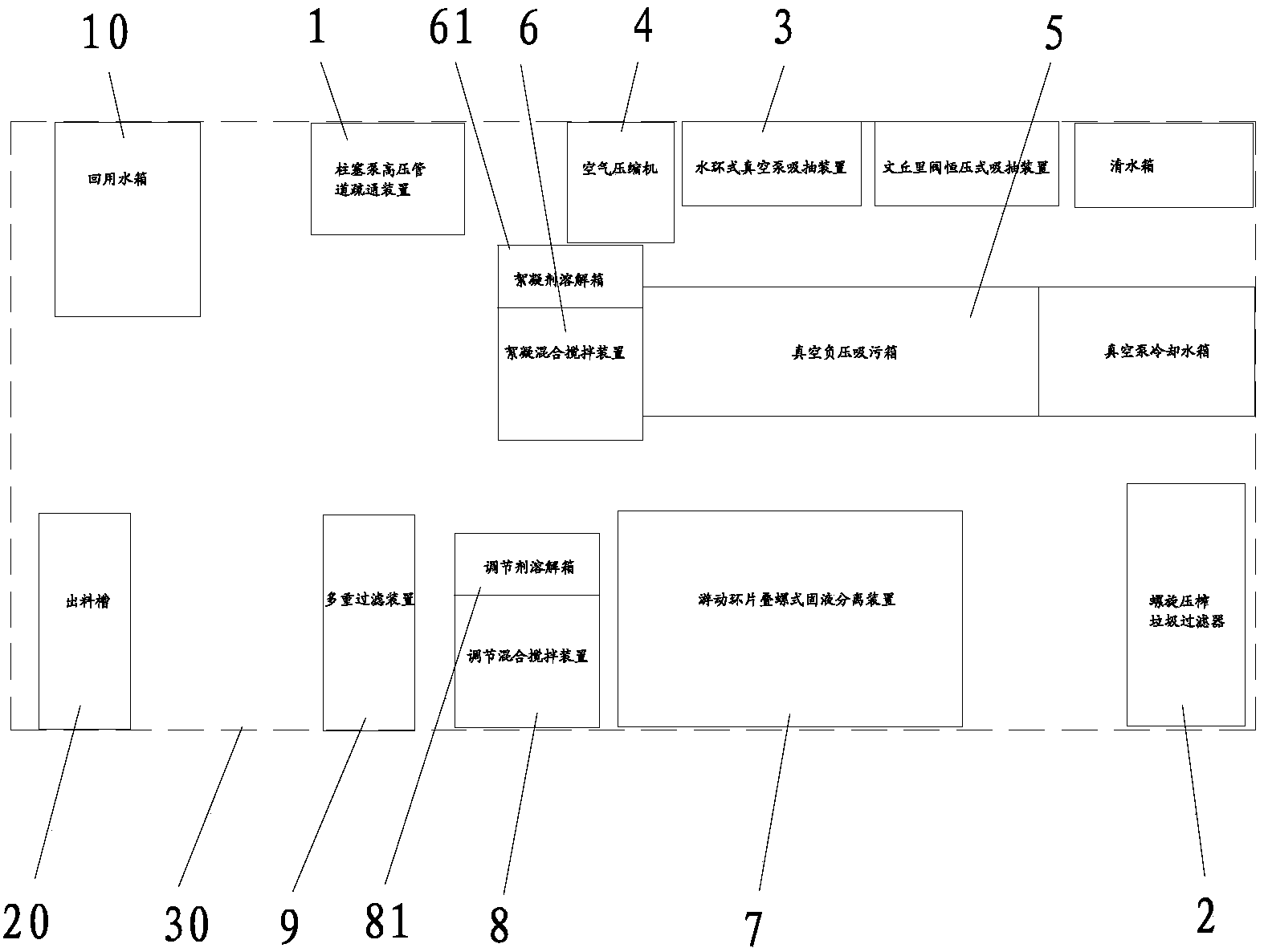

移动式多重过滤污水快速处理装置还包括集成箱体，所述集成箱体内设置所述螺旋压榨垃圾过滤器、所述水环式真空泵吸抽装置、所述空气压缩机、所述真空负压吸污箱、所述絮凝剂溶解箱、所述絮凝混合搅拌装置、所述游动环片叠螺式固液分离装置、所述出料槽、所述调节剂溶解箱、所述调节混合搅拌装置、所述多重过滤装置和所述回用水箱;所述集成箱体上开设所述进污口，所述集成箱体上还开设有排污口，所述排污口也连通所述多重过滤装置的所述出液口。
多个所述过滤袋呈蛇形由上至下串联排放，且所述调节混合搅拌装置的出口连通最上面的一个所述过滤袋。
所述过滤筒呈圆筒状，且所述旋转接头位于所述过滤筒的旋转轴线上。
采用上述方案后，本实用新型具有以下有益效果：
一、采用集成在一起的结构，这样方便移动，能广泛适用于建筑施工场所、临时居民安置点、污水直排突发情况;而且通过多重过滤装置过滤得到回用水，在清水源短缺的情况下，也可通过回用水进行补水，使本装置正常运行，使污水处理更便捷、合理、实用，减少污水二次污染。
二、本案采用水环式真空泵吸抽装置，利用水冷方式使工作性能较之前更加稳定。
