申请日2016.08.01
公开(公告)日2017.03.29
IPC分类号B08B9/087; B08B9/093
摘要
本实用新型公开了一种废水利用的水瓶清洗设备，包括清洗桶，所述清洗桶内侧表面设有环形滑轨，所述环形滑轨内等距设有多个驱动小车，所述多个驱动小车上均设有C形刷板，所述C形刷板一侧表面设有刷毛，所述清洗桶内下表面开有出水口，所述出水口连接有排水管，所述排水管一端连接有废水回收箱，所述废水回收箱内设有液位传感器，所述清洗桶上表面开有开口，所述开口上设有扣盖，所述扣盖上开有进水口，所述进水口插装有喷枪，所述扣盖下表面中心位置设有旋转电机，所述旋转电机旋转端设有水瓶固定夹，所述清洗桶外侧表面设有控制箱，所述控制箱分别与多个驱动小车、液位传感器和旋转电机电性连接。本实用新型的有益效果是，结构简单，实用性强。
权利要求书

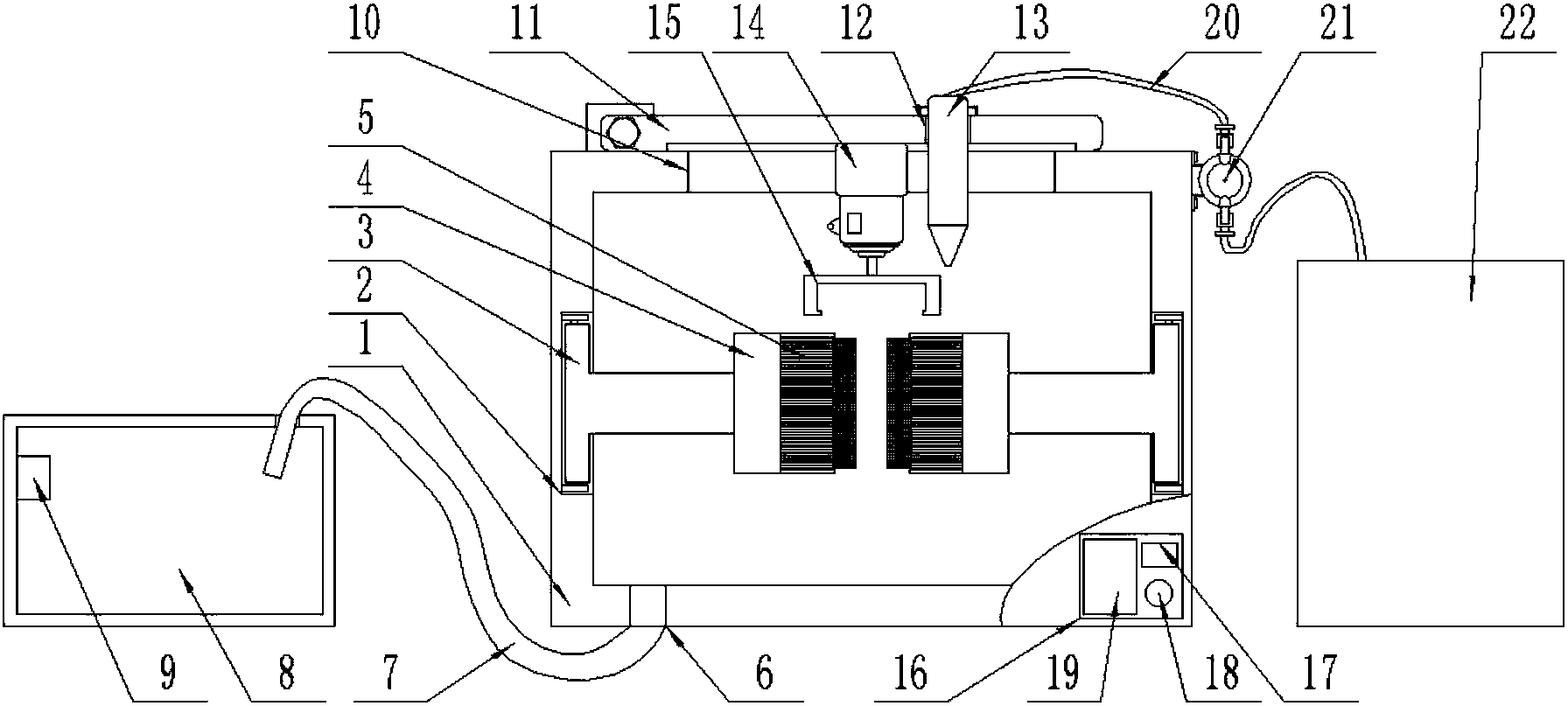

1.一种废水利用的水瓶清洗设备，包括清洗桶(1)，其特征在于，所述清洗桶(1)内侧表面设有环形滑轨(2)，所述环形滑轨(2)内等距设有多个驱动小车(3)，所述多个驱动小车(3)上均设有C形刷板(4)，所述C形刷板(4)一侧表面设有刷毛(5)，所述清洗桶(1)内下表面开有出水口(6)，所述出水口(6)连接有排水管(7)，所述排水管(7)一端连接有废水回收箱(8)，所述废水回收箱(8)内设有液位传感器(9)，所述清洗桶(1)上表面开有开口(10)，所述开口(10)上设有扣盖(11)，所述扣盖(11)上开有进水口(12)，所述进水口(12)插装有喷枪(13)，所述扣盖(11)下表面中心位置设有旋转电机(14)，所述旋转电机(14)旋转端设有水瓶固定夹(15)，所述清洗桶(1)外侧表面设有控制箱(16)，所述控制箱(16)分别与多个驱动小车(3)、液位传感器(9)和旋转电机(14)电性连接。
2.根据权利要求1所述的一种废水利用的水瓶清洗设备，其特征在于，所述控制箱(16)内设有控制器(17)、市电接口(18)和电容触摸屏(19)。
3.根据权利要求2所述的一种废水利用的水瓶清洗设备，其特征在于，所述控制器(17)分别与市电接口(18)、电容触摸屏(19)、多个驱动小车(3)、液位传感器(9)和旋转电机(14)电性连接。
4.根据权利要求1所述的一种废水利用的水瓶清洗设备，其特征在于，所述驱动小车(3)的数量不少于两个。
5.根据权利要求2所述的一种废水利用的水瓶清洗设备，其特征在于，所述喷枪(13)一端连接有连接管(20)，所述连接管(20)一端连接有水箱(22)，所述连接管(20)上设有抽吸泵(21)，所述控制器(17)与抽吸泵(21)电性连接。
说明书
一种废水利用的水瓶清洗设备
技术领域
本实用新型涉及清洁设备领域，特别是一种废水利用的水瓶清洗设备。
背景技术
在水瓶生产后需要保存在仓库内，但是放置在仓库内时间过长会布满灰尘，在使用时会污染了水质，进而使用前需要进行清洗，再进行盛装，通常清洗都是人工清洗，清洗效率不高，而且清洗的质量无法保证。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种废水利用的水瓶清洗设备。
实现上述目的本实用新型的技术方案为，一种废水利用的水瓶清洗设备，包括清洗桶，所述清洗桶内侧表面设有环形滑轨，所述环形滑轨内等距设有多个驱动小车，所述多个驱动小车上均设有C形刷板，所述C形刷板一侧表面设有刷毛，所述清洗桶内下表面开有出水口，所述出水口连接有排水管，所述排水管一端连接有废水回收箱，所述废水回收箱内设有液位传感器，所述清洗桶上表面开有开口，所述开口上设有扣盖，所述扣盖上开有进水口，所述进水口插装有喷枪，所述扣盖下表面中心位置设有旋转电机，所述旋转电机旋转端设有水瓶固定夹，所述清洗桶外侧表面设有控制箱，所述控制箱分别与多个驱动小车、液位传感器和旋转电机电性连接。
所述控制箱内设有控制器、市电接口和电容触摸屏。
所述控制器分别与市电接口、电容触摸屏、多个驱动小车、液位传感器和旋转电机电性连接。
所述驱动小车的数量不少于两个。
所述喷枪一端连接有连接管，所述连接管一端连接有水箱，所述连接管上设有抽吸泵，所述控制器与抽吸泵电性连接。
利用本实用新型的技术方案制作的废水利用的水瓶清洗设备，一种代替人工进行水瓶清洗的设备，清洗效率高，提高清洗质量。
