申请日2018.03.27
公开(公告)日2019.01.29
IPC分类号C02F9/04
摘要

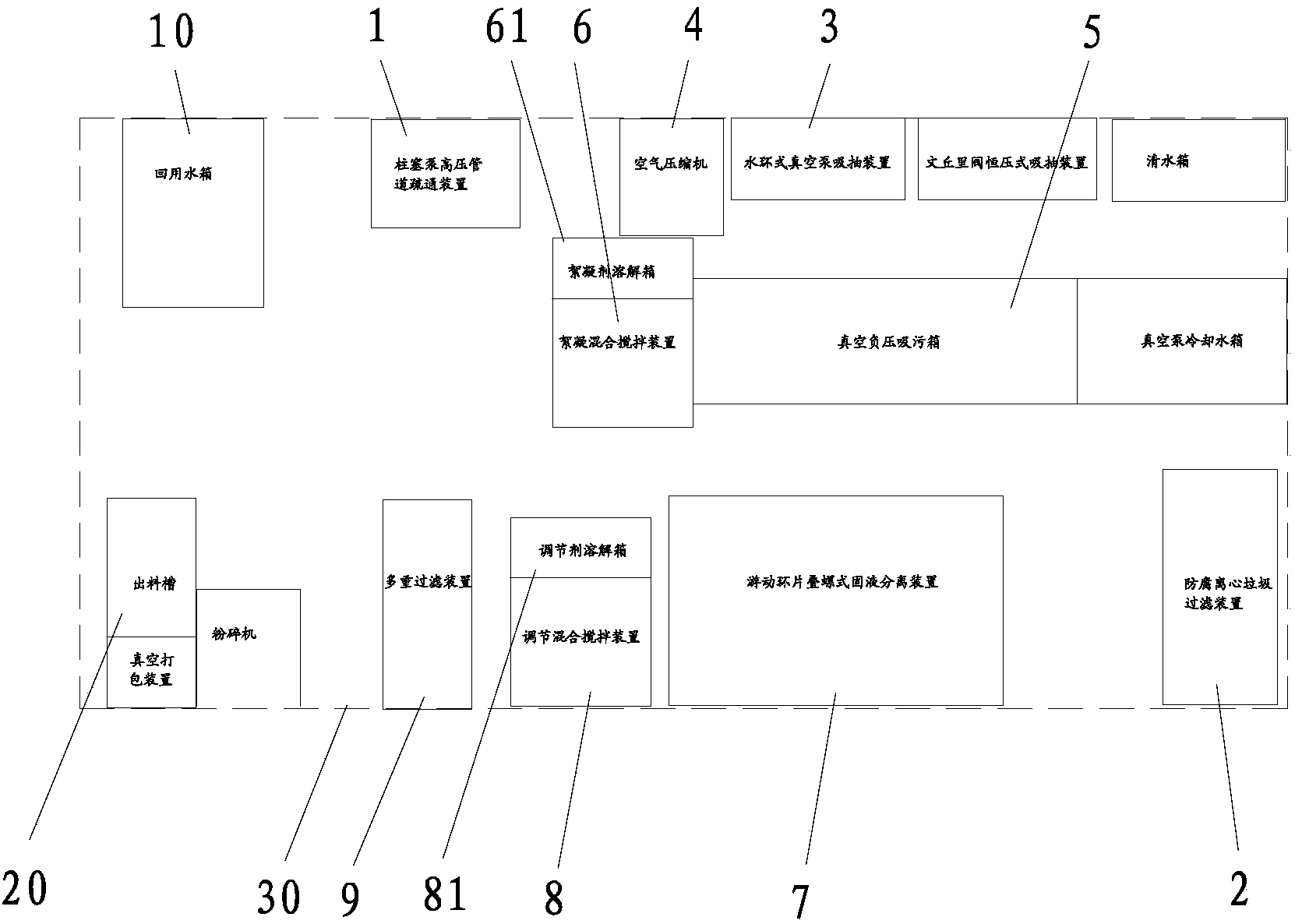

本实用新型公开的移动式恒温污水快速处理装置，包括设置在集成箱体内的如下结构：真空负压吸污箱、防腐离心垃圾过滤装置、絮凝混合搅拌装置、游动环片叠螺式固液分离装置、调节混合搅拌装置、多重过滤装置和恒温系统;多重过滤装置的出液口连通回用水箱进口，多重过滤装置的出固口连通出料槽进口;水环式真空泵吸抽装置和空气压缩机分别连接真空负压吸污箱，使真空负压吸污箱内产生负压的抽吸力。本实用新型采用集成结构，方便移动，广泛适用于建筑施工场所、临时安置点、污水突发直排等;通过内置的或者外置的恒温系统使本装置不受外部环境温度的影响，达到理想的处理效果，污水处理更卫生、环保、高效、便捷、实用，减少污水二次污染。
权利要求书
1.移动式恒温污水快速处理装置，包括集成箱体，所述集成箱体上开设有供外部污物源液进入的进污口、排放用的排污口、排放用的出料口;所述集成箱体内设置有水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽，其特征在于：还设置有调节剂溶解箱、调节混合搅拌装置、多重过滤装置和恒温系统;其中：所述真空负压吸污箱的进口连通所述进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述出料槽;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通排污口，所述多重过滤装置的出固口连通所述出料槽的进口;所述恒温系统包括多个温控开关、温度传感器和加热器;多个所述温度传感器分别对应设置在所述真空负压吸污箱、所述絮凝混合搅拌装置和所述调节混合搅拌装置的设定液位以下，多个所述加热器分别对应设置在所述真空负压吸污箱、所述絮凝混合搅拌装置和所述调节混合搅拌装置的底部;多个温控开关根据对应温度传感器的设定温度启停对应的所述加热器。
2.移动式恒温污水快速处理装置，包括集成箱体，所述集成箱体上开设有供外部污物源液进入的进污口、排放用的排污口、排放用的出料口;所述集成箱体内设置有水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽，其特征在于：还设置有调节剂溶解箱、调节混合搅拌装置、多重过滤装置和恒温系统;其中：所述真空负压吸污箱的进口连通所述进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述出料槽;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通排污口，所述多重过滤装置的出固口连通所述出料槽的进口;所述恒温系统包括多个温控开关、温度传感器和加热器;多个所述温度传感器分别对应贴设在所述真空负压吸污箱、所述絮凝混合搅拌装置和所述调节混合搅拌装置外且位于设定液位以下，多个所述加热器采用加热带，多个所述加热带分别缠在所述真空负压吸污箱、所述絮凝混合搅拌装置和所述调节混合搅拌装置外且位于设定液位以下;多个温控开关根据对应温度传感器的设定温度启停对应的所述加热带;所述加热带采用远红外线加热带。
说明书
移动式恒温污水快速处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是涉及一种车载的移动式恒温污水快速处理装置。
背景技术
现有污水处理多采用固定式系统，其往往与收集后的污水水源一一配套设置，且在调试与正常运行阶段需要专门操作员。对于短期或移动式排放污水水源，如建筑施工场所、临时居民安置点、污水直排突发情况等，由于污水水源的短期性，不便于采用成本高、周期长的固定式污水处理设施。
有鉴于此，有必要研发一种污水处理装置。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种移动式且适用于临时污水处理的移动式恒温污水快速处理装置。
为了达成上述目的，本实用新型的解决方案是：
移动式恒温污水快速处理装置，包括集成箱体，所述集成箱体上开设有供外部污物源液进入的进污口、排放用的排污口、排放用的出料口;所述集成箱体内设置有水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽，其中：还设置有调节剂溶解箱、调节混合搅拌装置、多重过滤装置和恒温系统;其中：所述真空负压吸污箱的进口连通所述进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述出料槽;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通排污口，所述多重过滤装置的出固口连通所述出料槽的进口;所述恒温系统包括多个温控开关、温度传感器和加热器;多个所述温度传感器分别对应设置在所述真空负压吸污箱、所述絮凝混合搅拌装置和所述调节混合搅拌装置的设定液位以下，多个所述加热器分别对应设置在所述真空负压吸污箱、所述絮凝混合搅拌装置和所述调节混合搅拌装置的底部;多个温控开关根据对应温度传感器的设定温度启停对应的所述加热器。
移动式恒温污水快速处理装置，包括集成箱体，所述集成箱体上开设有供外部污物源液进入的进污口、排放用的排污口、排放用的出料口;所述集成箱体内设置有水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置、游动环片叠螺式固液分离装置和出料槽，其中：还设置有调节剂溶解箱、调节混合搅拌装置、多重过滤装置和恒温系统;其中：所述真空负压吸污箱的进口连通所述进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述出料槽;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料槽的进口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通排污口，所述多重过滤装置的出固口连通所述出料槽的进口;所述恒温系统包括多个温控开关、温度传感器和加热器;多个所述温度传感器分别对应贴设在所述真空负压吸污箱、所述絮凝混合搅拌装置和所述调节混合搅拌装置外且位于设定液位以下，多个所述加热器采用加热带，多个所述加热带分别缠在所述真空负压吸污箱、所述絮凝混合搅拌装置和所述调节混合搅拌装置外且位于设定液位以下;多个温控开关根据对应温度传感器的设定温度启停对应的所述加热带;所述加热带采用远红外线加热带。
采用上述方案后，本实用新型具有以下有益效果：
一、采用集成在一起的结构，这样方便移动，能广泛适用于建筑施工场所、临时居民安置点、污水直排突发情况;而且通过回用水，在清水源短缺的情况下，也可通过回用水进行补水，使本装置正常运行;通过内置或者外置的恒温系统，能使真空负压吸污箱、絮凝混合搅拌装置和调节混合搅拌装置内的液体保持设定的温度，使本装置无论外部环境温度如何，均可不受外部环境温度的影响，达到理想的处理效果，提高效率，使污水处理更卫生、便捷、合理、实用，减少污水二次污染。
特别是采用外置的加热带的恒温系统，能使维修更换更便捷。
二、本案采用水环式真空泵吸抽装置，利用水冷方式使工作性能较之前更加稳定。
三、通过液位控制器可对各结构内的液位进行控制，避免出现溢流或排空等情形。
