申请日2016.08.01
公开(公告)日2018.02.09
IPC分类号C02F1/32; C02F1/72
摘要
本发明提供了一种污水净化系统及污水净化器，该污水净化系统包括：至少一个氧化单元组，氧化单元组包括：紫外散射筐板和与紫外散射筐板相对设置的催化筐板，催化筐板为表面涂有光催化剂的金属网框;至少一个紫外光源;至少一个紫外光纤束，紫外光纤束包括有多根用于传输紫外光的光纤，光纤的导入端接收紫外光源发出的紫外光，光纤的散射端分布在至少一个紫外散射筐板的表面，将紫外光散射至紫外散射筐板的表面，并经紫外散射筐板的表面的散射，使紫外光照射到催化筐板的表面。本发明实施例设置二层催化单元的化学需氧量去除率最高达79%，可生化性提高85%左右，与内置紫外光源相比，电能消耗减少48%左右;省去了紫外灯管壁的清理作业。
权利要求书
1.一种污水净化系统，其特征在于，包括：
至少一个氧化单元组，所述氧化单元组包括：紫外散射筐板和与所述紫外散射筐板相对设置的催化筐板，所述催化筐板为表面涂有光催化剂的金属网框;
至少一个紫外光源;
至少一个紫外光纤束，所述紫外光纤束包括有多根用于传输紫外光的光纤，所述光纤的导入端接收所述紫外光源发出的紫外光，所述光纤的散射端分布在至少一个所述紫外散射筐板的表面，将所述紫外光散射至所述紫外散射筐板的表面，并经所述紫外散射筐板的表面的散射，使所述紫外光照射到所述催化筐板的表面。
2.根据权利要求1所述的污水净化系统，其特征在于，所述紫外光源的外侧设有凹面镜，所述凹面镜将所述紫外光源发出的紫外线聚焦于所述导入端。
3.根据权利要求1所述的污水净化系统，其特征在于，所述光催化剂为二氧化钛。
4.根据权利要求1所述的污水净化系统，其特征在于，所述散射端均匀布置于所述紫外散射筐板上。
5.根据权利要求1所述的污水净化系统，其特征在于，所述紫外光源发出的紫外波段值为350～450纳米。
6.根据权利要求1所述的污水净化系统，其特征在于，所述紫外光源为高压汞灯。
7.一种污水净化器，其特征在于，包括一壳体，还包括如权利要求1～6任一项所述的污水净化系统，所述壳体上设置有供污水进出的进水口和出水口，所述壳体内设置有安装部，所述污水净化系统中的氧化单元组安装于所述安装部，所述紫外光源设置在所述壳体外。
8.根据权利要求7所述的污水净化器，其特征在于，所述壳体上设置有通孔，所述光纤的导入端穿过所述通孔设置在所述壳体外。
说明书
一种污水净化系统及污水净化器
技术领域
本发明涉及污水净化领域，特别涉及一种污水净化系统及污水净化器。
背景技术
目前，随着科学技术的发展，工业、冶金和煤矿等领域对水的需求量也在逐渐增大，但是其在生产过程中会产生大量的污水和废水，如果直接排放不仅会对环境造成污染，而且极大的浪费了资源，但是现有的一些污水净化装置因其结构设计不合理，不能够很好的满足人们的要求，往往会出现净水效果差和净水效率低等缺点，且使用一段时间后，净水器的净水效果大幅下降，这就造成了净水工作效率低和成本高等缺点。
发明内容
本发明实施例要解决的技术问题是提供一种污水净化系统及污水净化器，用以实现提高污水净化率和净化效率。
为解决上述技术问题，本发明实施例提供了一种污水净化系统，包括：
至少一个氧化单元组，所述氧化单元组包括：紫外散射筐板和与所述紫外散射筐板相对设置的催化筐板，所述催化筐板为表面涂有光催化剂的金属网框;
至少一个紫外光源;
至少一个紫外光纤束，所述紫外光纤束包括有多根用于传输紫外光的光纤，所述光纤的导入端接收所述紫外光源发出的紫外光，所述光纤的散射端分布在至少一个所述紫外散射筐板的表面，将所述紫外光散射至紫外散射筐板的表面，并经所述紫外散射筐板的表面的散射，使所述紫外光照射到所述催化筐板的表面。
进一步的，所述紫外光源的外侧设有凹面镜，所述凹面镜将所述紫外光源发出的紫外线聚焦于所述导入端。
进一步的，所述光催化剂为二氧化钛。
进一步的，所述散射端均匀布置于所述紫外散射筐板上。
进一步的，所述紫外光源发出的紫外波段值为350～450纳米。
进一步的，所述紫外光源为高压汞灯。

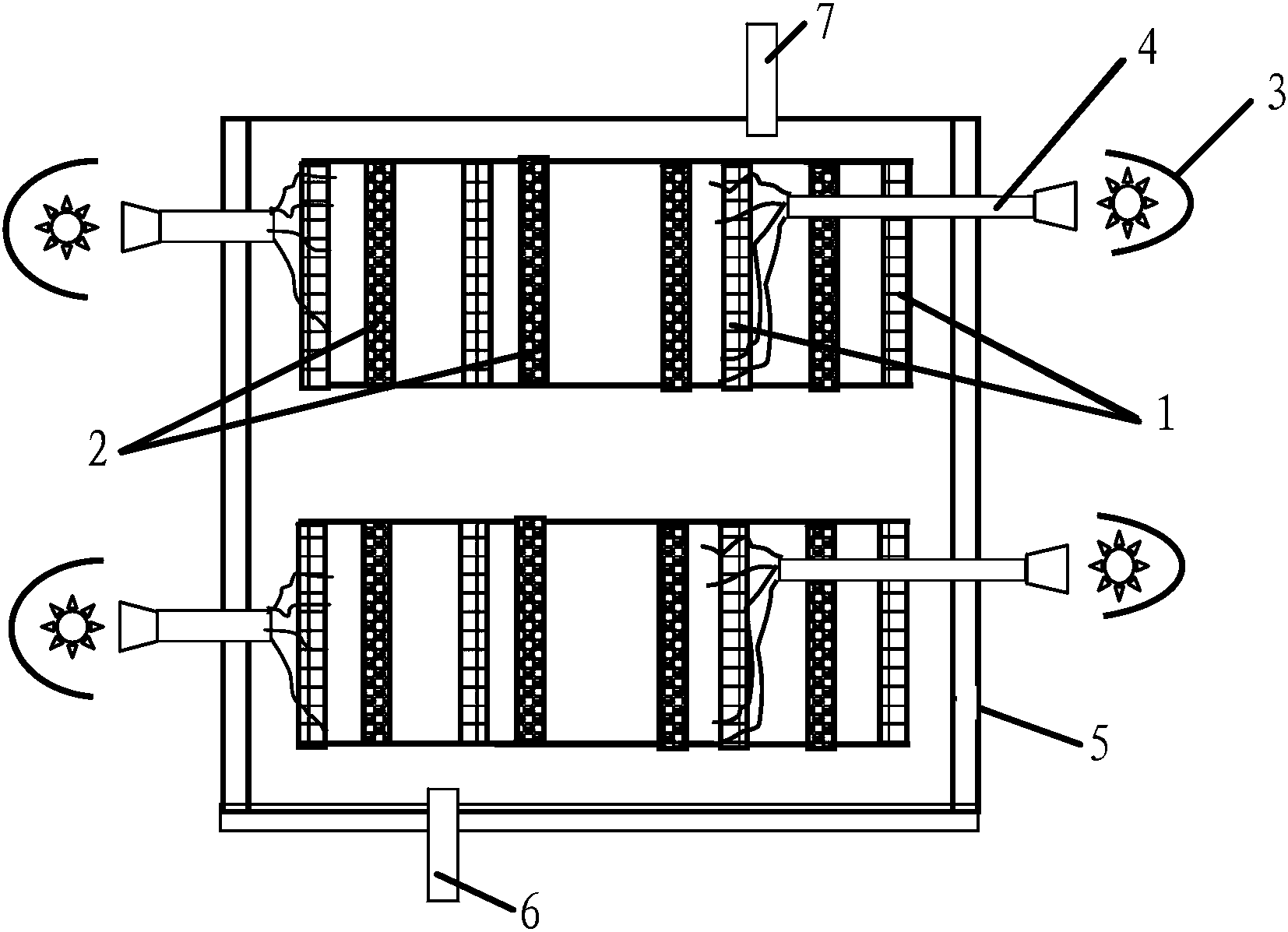

本发明实施例还提供了一种污水净化器，包括一壳体，还包括如上所述的污水净化系统，所述壳体上设置有供污水进出的进水口和出水口，所述壳体内设置有安装部，所述污水净化系统中的氧化单元组安装于所述安装部，所述紫外光源设置在所述壳体外。
进一步的，所述壳体上设置有通孔，所述光纤的导入端穿过所述通孔设置在所述壳体外。
与现有技术相比，本发明实施例提供的一种污水净化系统及污水净化器，至少具有以下有益效果：本发明实施例的污水净化系统及污水净化器将紫外光源设置在污水外，有效避免了污水浊度及灯管壁沉积物等造成紫外照射效果急剧衰减，影响净化效果的不良影响。同时，本发明实施例的污水净化系统及污水净化器设置了专门用于传输紫外光的光纤和紫外散射筐板，并将其散射端均匀布置在紫外散射筐板表面，通过紫外散射筐板将紫外光均匀照射到催化筐板，提高了照射效率。此外，本发明实施例的污水净化系统及污水净化器可以根据实际情况和处理规模，增、减催化单元的数量。本发明实施例的污水净化系统及污水净化器设置二层催化单元装置的化学需氧量(CODcr)去除率最高达到79%，可生化性(B/C)值提高85%左右，与内置紫外光源相比，电能消耗减少48%左右;省去了紫外灯管壁的清理作业。
