申请日2018.03.27
公开(公告)日2019.03.05
IPC分类号C02F3/00; C05F7/00; C05F17/02
摘要
本实用新型提供一种污水处理反应器补温装置，包括集气装置1、污水处理反应器2、污水进水管3、水泵4、水池5、出水管6、盘形导热管出口7、盘形导热管8、有机垃圾反应室9、底座10。有机垃圾反应室9内的有机垃圾发酵产热为盘形导热管8内的水提供热量，热水经盘形导热管出口7排入污水处理反应器2与污水混合提升水温。该污水处理反应器补温装置的补温效果较好，既有效提升了水温，提高水处理效率，又降低能耗。
权利要求书
1.一种污水处理反应器补温装置，其特征在于：该补温装置包括集气装置(1)、污水处理反应器(2)、污水进水管(3)、水泵(4)、水池(5)、出水管(6)、盘形导热管出口(7)、盘形导热管(8)、有机垃圾反应室(9)、底座(10);所述有机垃圾反应室(9)位于污水处理反应器(2)下方，所述盘形导热管(8)为不锈钢导热管道，其形状为盘形多圈结构;所述盘形导热管(8)位于有机垃圾反应室(9)上部，一端与水泵(4)出口连接，另一端为盘形导热管出口(7)，所述盘形导热管出口(7)经污水处理反应器(2)底部与罐体内空腔相通。
2.根据权利要求1所述的一种污水处理反应器补温装置，其特征是，所述盘形导热管(8)材质为不锈钢。
说明书
一种污水处理反应器补温装置
技术领域
本实用新型涉及一种利用有机垃圾发酵提升水温的污水处理反应器补温装置。
背景技术
生物法是污水处理的一种常用方法，处理效果不错，但存在一些不足，生物菌群活力受水温的影响较大。一般说来，菌群在15～35℃水温下运行效率最高，当水温低于15℃，水处理效率下降。冬季水温较低时，通常采用通蒸汽、电加热等方法提升水温，目前还没有用有机垃圾发酵产热来提升水温的污水处理反应器补温装置。
发明内容
针对上述问题，本实用新型提供一种利用有机垃圾发酵提升水温的污水处理反应器补温装置，该补温装置包括集气装置1、污水处理反应器2、污水进水管3、水泵4、水池5、出水管6、盘形导热管出口7、盘形导热管8、有机垃圾反应室9、底座10。
所述有机垃圾反应室9位于污水处理反应器2下方，所述盘形导热管8为不锈钢导热管道，其形状为盘形多圈结构，以增加热交换面积;所述盘形导热管8位于有机垃圾反应室9上部，一端与水泵4出口连接，另一端为盘形导热管出口7，所述盘形导热管出口7经污水处理反应器2底部与罐体内空腔相通。
相较于现有技术，本实用新型所述一种利用有机垃圾发酵提升水温的污水处理反应器补温装置具有以下优点：
第一，利用有机垃圾发酵提升水温，提高水处理效率，降低能耗;
第二，有机垃圾经发酵处理后，变成有机肥。

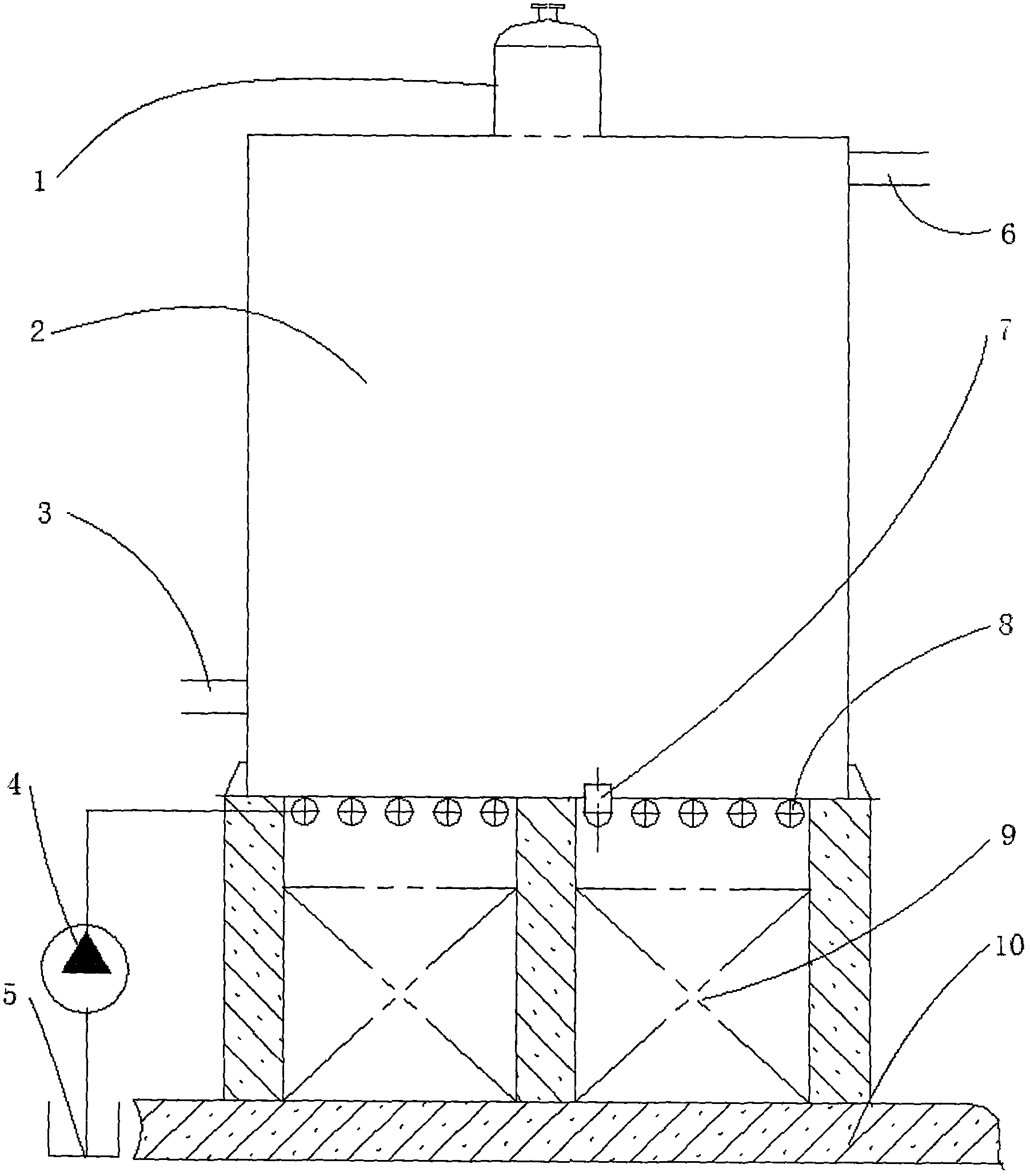

优选的，所述一种污水处理反应器补温装置包括污水处理反应器2，所述污水处理反应器2上部设有集气装置1，侧面下部设有污水进水管3，侧面上部设有出水管6;水池5的水经过水泵4进入盘形导热管8，吸收有机垃圾反应室9的热量，热水通过盘形导热管出口7进入污水处理反应器2内腔，可以提升污水处理反应器2内的污水水温;所述底座10的设置方便有机肥排出。
