申请日2016.08.01
公开(公告)日2017.04.26
IPC分类号C02F11/12; C02F11/18
摘要
本实用新型公开了一种移动式污泥脱水干化系统，包括移动车、位于移动车车身平台尾部的污泥压滤系统、位于移动车车身平台头部的污泥低温干化系统和鼓风系统。本实用新型将污泥的压滤脱水设备和污泥的干化设备放在一个移动平台上，高含水率的污泥通过一体化处理，可以直接进行排放。整套系统为移动式，可以随意移动到园区内的任意一个企业进行处理，处理过后可以及时将处理后的干化污泥进行转移，而且可以在同一时间段服务于园区内的多家企业，具有很高的经济性和商用前景。
权利要求书

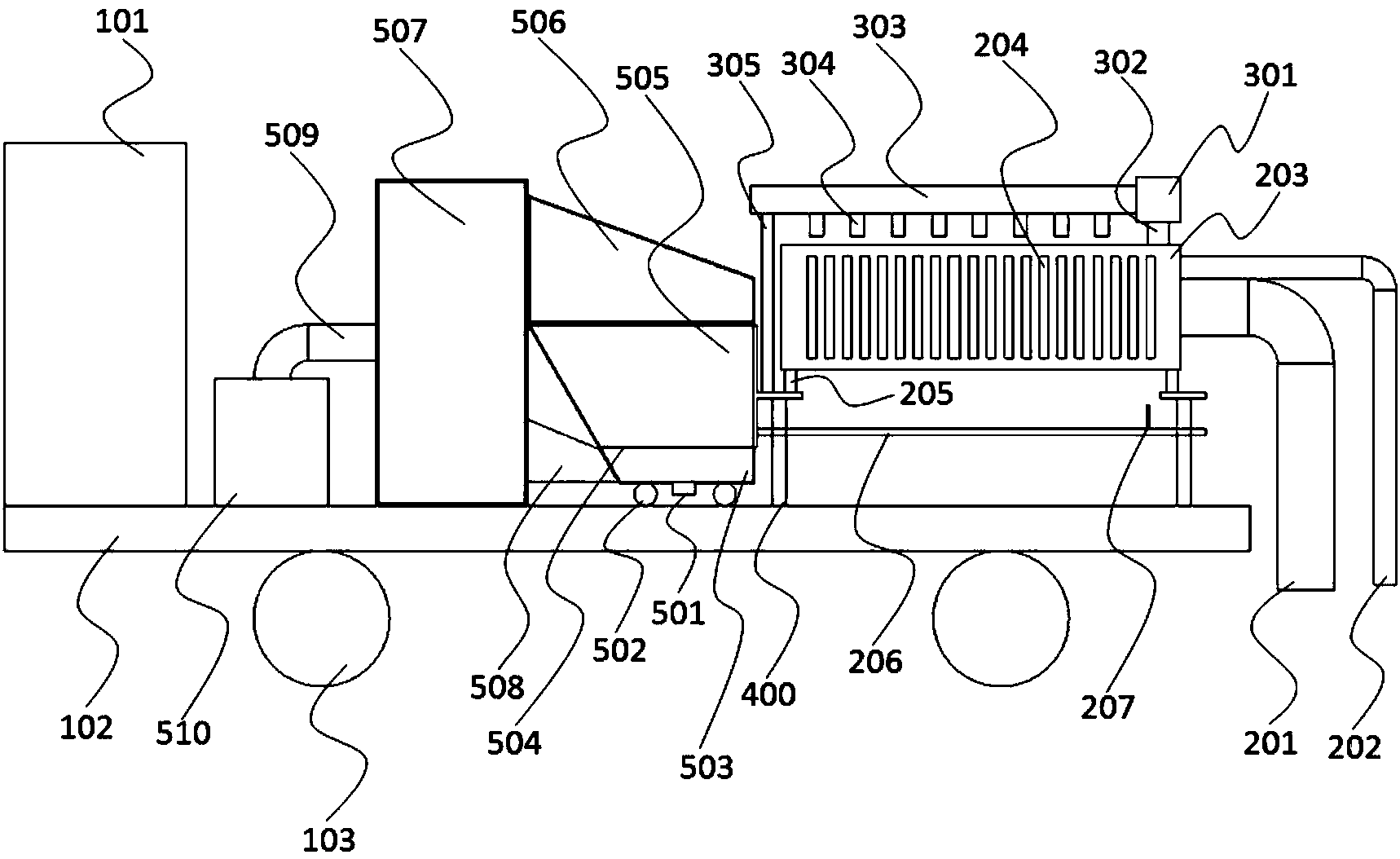

1.一种移动式污泥脱水干化系统，其特征在于，所述移动式污泥脱水干化系统包括移动车、位于移动车车身平台尾部的污泥压滤系统、位于移动车车身平台头部的污泥低温干化系统和鼓风系统，所述污泥低温干化系统由热源、支撑轮、干燥热空气室、污泥隔离板、污泥干燥槽、水蒸汽储藏室、蒸汽冷凝室、蒸汽凝结热量回排通道、冷凝管道和冷凝水排放水槽组成，热源位于干燥热空气室的底部，干燥热空气室和污泥干燥槽之间设有污泥隔离板，水蒸汽储藏室设于污泥干燥槽之上，蒸汽冷凝室通过冷凝管道与冷凝水排放水槽相连。
2.如权利要求1所述的移动式污泥脱水干化系统，其特征在于，所述移动车由车头、车身和车轮组成。
3.如权利要求1所述的移动式污泥脱水干化系统，其特征在于，所述污泥压滤系统由污泥抽吸管道、压滤清水排放管道、压滤板承放装置、压滤板、支撑装置、脱水污泥承放平台和脱水污泥输送平板组成，压滤板设于压滤板承放装置上，并与污泥抽吸管道、压滤清水排放管道连接，压滤板承放装置通过支撑装置架设于移动车车身平台尾部。
4.如权利要求1所述的移动式污泥脱水干化系统，其特征在于，所述鼓风系统由鼓风机、鼓风机支撑装置、气管、鼓风喷头和气管支撑装置组成，鼓风机通过鼓风机支撑装置固定于污泥压滤系统的右上方，气管位于污泥压滤系统的正上方，气管上设有鼓风喷头。
5.如权利要求1所述的移动式污泥脱水干化系统，其特征在于，所述移动式污泥脱水干化系统还包括一个总支撑装置，污泥压滤系统和鼓风系统通过总支撑装置固定于车身平台的尾部。
说明书
一种移动式污泥脱水干化系统
技术领域
本实用新型属于工业废水处理技术领域，具体涉及一种移动式污泥脱水干化系统。
背景技术
近年来，随着工业的迅速发展，随着而来的除了国民生产总值的提高之外，还有大量工业废水的排放，这造成了越来越多的环境问题。如今工业废水的处理已经成为了各大排污企业亟待解决的问题。处理工业废水在现有技术中较为经济的方法为微生物生化处理方法，即通过集中培养大量的微生物菌群，利用其生命活动对污水中的COD、氨氮、磷等污染物质进行降解。这样的微生物菌群称之为生化污泥。生化污泥处理废水达到到一定量的时候会逐渐失去其活性，不再具有生化处理能力，此时，生化污泥本质上就是一个含水率很高并且带有一定污染物质的一个污染源，如果就地排放的话会造成排放地土壤的污染，同时，经常会有异味的产生，因此必须对其进行脱水干化之后集中处理。
如今绝大多数的排污企业是通过在污水生化池的尾端加入一套污泥脱水干化设备来保证对污泥的脱水干化，这样的方法对于一些有稳定处理需求的大型工程来说毫无疑问是必要的，也是经济可行的。但是，对于大型工业园区内的一些小型的排污企业来讲，其污泥的处理需求通常不会太大，而且并非每时每刻都有处理的需求。因此，为这样的小型企业配备一套污泥脱水干化设备一方面不经济，会造成极大的资源浪费，另外一方面，配套的污泥脱水干化设备也会带来不小的占地。
发明内容
为了克服现有技术中的上述缺陷，本实用新型提供了一种移动式污泥脱水干化系统。
一种移动式污泥脱水干化系统，其特征在于，所述移动式污泥脱水干化系统包括移动车、位于移动车车身平台尾部的污泥压滤系统、位于移动车车身平台头部的污泥低温干化系统和鼓风系统。
进一步地，所述移动车由车头、车身和车轮组成。
所述污泥压滤系统由污泥抽吸管道、压滤清水排放管道、压滤板承放装置、压滤板、支撑装置、脱水污泥承放平台和脱水污泥输送平板组成，压滤板设于压滤板承放装置上，并与污泥抽吸管道、压滤清水排放管道连接，压滤板承放装置通过支撑装置架设于移动车车身平台尾部。
所述鼓风系统由鼓风机、鼓风机支撑装置、气管、鼓风喷头和气管支撑装置组成，鼓风机通过鼓风机支撑装置固定于污泥压滤系统的右上方，气管位于污泥压滤系统的正上方，气管上设有鼓风喷头。
所述污泥低温干化系统由热源、支撑轮、干燥热空气室、污泥隔离板、污泥干燥槽、水蒸汽储藏室、蒸汽冷凝室、蒸汽凝结热量回排通道、冷凝管道和冷凝水排放水槽组成，热源位于干燥热空气室的底部，干燥热空气室和污泥干燥槽之间设有污泥隔离板，水蒸汽储藏室设于污泥干燥槽之上，蒸汽冷凝室通过冷凝管道与冷凝水排放水槽相连。
所述移动式污泥脱水干化系统还包括一个总支撑装置，污泥压滤系统和鼓风系统通过总支撑装置固定于车身平台的尾部。
通过移动车装置可以将污泥脱水干化系统移动到任何有污泥处理需求的工业区，对需要处理的含水污泥进行抽吸，进入到污泥压滤装置中。高含水污泥进入到污泥压滤系统中，通过压滤板进行逐层压滤，压滤后产生的清水通过压滤清水排放管道排放于车身的尾部，污泥形成脱水污泥饼之后在鼓风机的作用下自然脱落到脱水污泥承放平台。鼓风系统由鼓风机、鼓风机支撑装置、气管、鼓风喷头以及气管支撑装置组成。鼓风机通过鼓风机支撑装置固定于污泥压滤系统的右上方。气管位于污泥压滤系统的正上方通过鼓风喷头对压滤过后的污泥饼进行吹风，使其脱落。脱落到脱水污泥承放平台上的脱水污泥饼通过污泥输送平板刮送到脱水污泥低温干化系统中的污泥干燥槽中，通过污泥隔离板与干燥热空气室进行分离。干燥热空气室中的干燥热空气通过污泥干燥槽不断对污泥进行干化，干化后，干燥热空气会变成湿热空气，暂时进入到水蒸汽储藏室，之后集中湿热空气进入到蒸汽冷凝室，蒸汽由气态变为液态，从而释放出热量。热量通过连通蒸汽冷凝室与干燥热空气室的蒸汽凝结热量排放管道回排到干燥热空气室中，从而实现热量的回用，实现节能。湿热空气在蒸汽冷凝室产生的泠凝水通过冷凝管道排放到冷凝水槽中，可以实现水资源的回用，节约水资源。
本实用新型可适用于工业园区内一些中小型排污企业的污泥脱水干化处理需求。本实用新型的移动式污泥脱水干化系统具有以下优点：
1. 将污泥的压滤脱水设备和污泥的干化设备放在一个移动平台上，高含水率的污泥通过一体化处理，可以直接进行排放。
2. 污泥通过压滤脱水后进入的污泥干化设备为低温干化设备，可以有效利用蒸汽的凝结热量，实现节能。
3. 整套系统为移动式，可以随意移动到园区内的任意一个企业进行处理，处理过后可以及时将处理后的干化污泥进行转移。而且可以在同一时间段服务于园区内的多家企业，具有很高的经济性和商用前景。
