申请日2016.08.01
公开(公告)日2017.01.18
IPC分类号C02F9/08; C02F11/12; C02F11/00
摘要
本实用新型公开了一种移动应急水处理车，包括固设在车桥或船上的反应池、沉淀池、清水池、高剪机、磁鼓分离器、储泥单元、污泥脱水单元、加药装置、直饮水单元和电控箱单元，所述反应池置于车桥或船上的中间部分，反应池包括T1反应池、T2反应池和T3反应池，加药装置通过计量泵与反应池相连，本实用新型产生的有益效果是：可解决传统污水处理厂占地面积大，建设周期长，运行投资成本高，突发灾难期间的临时应急处理、污水处理厂改造期间的应急处理问题，且设备可进行移动式处理，可用于旧城污水处理，新农村污水处理有效地解决村镇污水较为分散、管网建设不健全的问题。
权利要求书
1.一种移动应急水处理车，包括固设在车桥或船上的反应池、沉淀池、清水池、高剪机、磁鼓分离器、储泥单元、污泥脱水单元、加药装置、直饮水单元和电控箱单元，其特征在于，所述反应池包括T1反应池、T2反应池和T3反应池，加药装置通过计量泵与反应池相连，分别向T1反应池、T2反应池和T3反应池内投放混凝剂PAC、磁种和助凝剂PAM，其中T1反应池底部预留接管，采用活接方式连接外部水管，T1反应池连通T2反应池，T2反应池连通T3反应池，沉淀池设置在反应池的一侧，沉淀池池内由上至下依次设置三角堰板、斜管和刮泥机，沉淀池内的进水中心筒与T3反应池的出水管通过进水管道相连，进水中心筒的出口设置在沉淀池的底部，斜管通过斜管支撑管固定在沉淀池内部，三角堰板的上端面均匀设有三角形的缺口，三角堰板的外部设有集水槽，集水槽连接清水池;所述刮泥机的底部设有泥斗，泥斗通过管道连接污泥泵、T2反应池和储泥单元，其中污泥泵连接高剪机，高剪机与磁鼓分离器相连;所述储泥单元与污泥脱水单元连接，污泥脱水单元由抽泥泵和污泥脱水机组成;所述清水池底部设有出水口，出水口通过管道与直饮水单元相连，直饮水单元内设有超滤模块和供水消毒模块，超滤模块内设有超滤膜，超滤模块与供水消毒模块连接，供水消毒模块内设有供水泵和紫外杀菌消毒器;所述电控箱单元固设在车桥或船上的一侧，电控箱单元由配电柜和控制柜组成，反应池、高剪机、磁鼓分离器、储泥单元、污泥脱水单元、加药装置和直饮水单元均与电控箱单元电连接。
2.根据权利要求1所述的一种移动应急水处理车，其特征在于，所述超滤膜的过滤孔径为0.002-0.1μm。
3.根据权利要求1所述的一种移动应急水处理车，其特征在于，所述紫外杀菌消毒器的紫外线波长为240-260nm。
4.根据权利要求1所述的一种移动应急水处理车，其特征在于，所述车桥或船上设有楼梯。
5.根据权利要求1所述的一种移动应急水处理车，其特征在于，所述T1反应池、T2反应池和T3反应池内均设有搅拌装置。
说明书
一种移动应急水处理车
技术领域
本实用新型涉及污水处理技术领域，具体是一种移动应急水处理车。
背景技术
磁分离技术源于美国，21世纪，磁分离技术引进我国，并推广应用于中小城镇市政污水处理。我公司根据中国水环境污染的实际情况，对该技术进行了研发、优化设计及产品规划工作。有效地从水中除去已溶解于水中的污染物、微粒污染物和微生物污染物，如：COD，BOD，TSS，TP，色度，浊度,蓝藻等。对COD、BOD等的去除率可以达到70%，对TSS、TP的去除率可以达到90%，对蓝藻的去除率高达99%,能够有效降低浊度和色度。使出水水质达到非常满意的感官效果。
传统沉淀法水力停留时间长，占地面积大，土建工程量大，投资费用高运行费用较高，自动化程度低，运行管理较为复杂。易受温度、季节、气候等因素影响，水质易波动，使用膜分离法处理，膜分离法主要有超滤、纳滤和反渗透，其缺点是膜的造价高、寿命短、易受污染和结垢堵塞等，且对进水要求很高，一般需要预处理系统，抗负荷冲击能力较差;同时传统的河道水处理没有和直饮水处理结合，不能应用于应急水处理以供饮水需求。
实用新型内容
本实用新型的目的在于提供一种移动应急水处理车，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

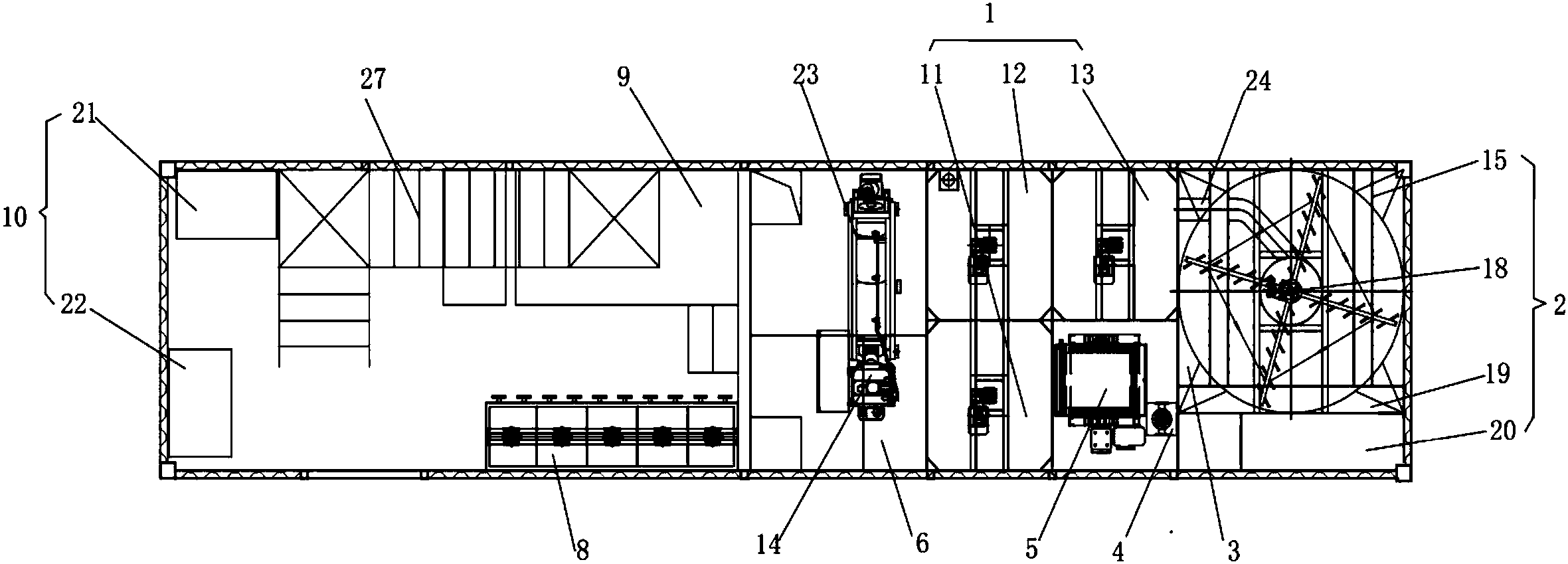

一种移动应急水处理车，包括固设在车桥或船上的反应池、沉淀池、清水池、高剪机、磁鼓分离器、储泥单元、污泥脱水单元、加药装置、直饮水单元和电控箱单元，所述反应池置于车桥或船上的中间部分，反应池包括T1反应池、T2反应池和T3反应池，加药装置通过计量泵与反应池相连，分别向T1反应池、T2反应池和T3反应池内投放混凝剂PAC、磁种和助凝剂PAM，其中T1反应池底部预留接管，采用活接方式连接外部水管，T1反应池连通T2反应池，T2反应池连通T3反应池，沉淀池设置在反应池的一侧，沉淀池池内由上至下依次设置三角堰板、斜管和刮泥机，沉淀池内的进水中心筒与T3反应池的出水管通过进水管道相连，进水中心筒的出口设置在沉淀池的底部，斜管通过斜管支撑管固定在沉淀池内部，三角堰板的上端面均匀设有三角形的缺口，三角堰板的外部设有集水槽，集水槽连接清水池;所述刮泥机的底部设有泥斗，泥斗通过管道连接污泥泵、T2反应池和储泥单元，其中污泥泵连接高剪机，高剪机与磁鼓分离器相连;所述储泥单元与污泥脱水单元连接，污泥脱水单元由抽泥泵和污泥脱水机组成;所述清水池底部设有出水口，出水口通过管道与直饮水单元相连，直饮水单元内设有超滤模块和供水消毒模块，超滤模块内设有超滤膜，超滤模块与供水消毒模块连接，供水消毒模块内设有供水泵和紫外杀菌消毒器;所述电控箱单元固设在车桥或船上的一侧，电控箱单元由配电柜和控制柜组成，反应池、高剪机、磁鼓分离器、储泥单元、污泥脱水单元、加药装置和直饮水单元均与电控箱单元电连接。
作为本实用新型进一步的方案：所述超滤膜的过滤孔径为0.002-0.1μm。
作为本实用新型再进一步的方案：所述紫外杀菌消毒器的紫外线波长为240-260nm。
作为本实用新型再进一步的方案：所述车桥或船上设有楼梯。
作为本实用新型再进一步的方案：所述T1反应池、T2反应池和T3反应池内均设有搅拌装置。
与现有技术相比，本实用新型的有益效果是：由于磁种的引入，絮体比重大，沉淀速度快，整个系统进出水约20min，处理时间短;高水量或高污染的情况下依然可以稳定运行，操作管理简便易行，耐冲击负荷能力强;磁种可循环使用，回收率高达95%以上;集成化程度高：模块化部件集成为车载式或船载式，具有可移动性、多点循环处理的特点，不受管网限制;占地面积小、自动化程度高;系统处理效率高，可实现傻瓜式操作、日常维护简单易行;可解决传统污水处理厂占地面积大，建设周期长，运行投资成本高，突发灾难期间的临时应急处理、污水处理厂改造期间的应急处理问题。且设备可进行移动式处理，可用于旧城污水处理，新农村污水处理有效地解决村镇污水较为分散、管网建设不健全的问题。
