申请日2016.08.01
公开(公告)日2017.01.18
IPC分类号C02F1/72
摘要
一种过氧化氢处理废水系统包括：缓冲器、监控设备、分批加载设备、反应器、延迟反应器、泥浆脱水线和泵坑。缓冲器与废水入口连接，监控设备设于缓冲器和分批加载设备内，分批加载设备的一端与缓冲器连接，分批加载设备的另一端与反应器的一端连接，反应器的另一端分别与延迟反应器和泥浆脱水线连接，泵坑的一端与泥浆脱水线连接，泵坑的另一端与缓冲器连接。其中，延迟反应器包括：氧化反应器、UV光催化设备、延迟箱和冷却槽。本实用新型可提高热能的总利用率，降低能耗和电耗，提高医药生产经济效率，同时有效的提高热回收效率，起到很好的节能效果。
权利要求书

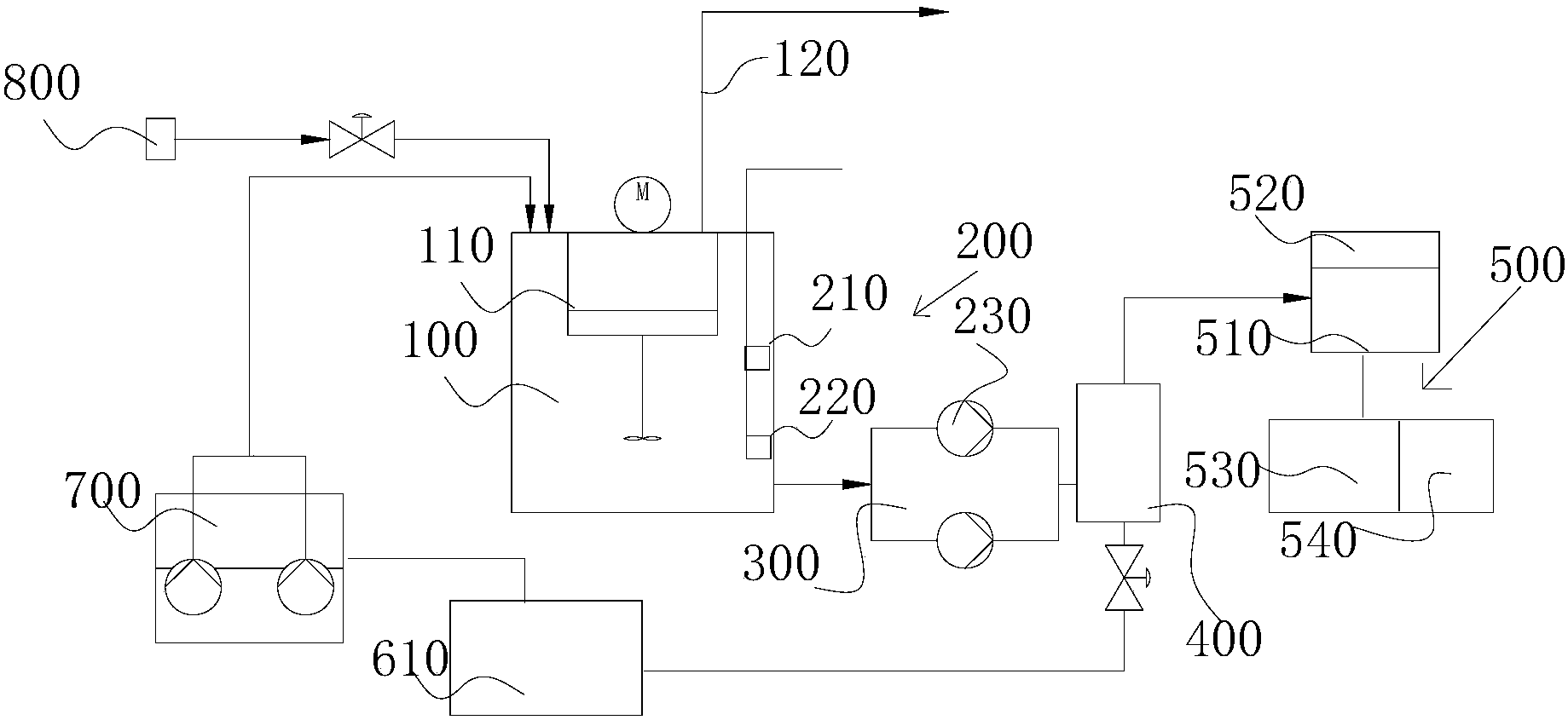

1.一种过氧化氢处理废水系统，其特征在于，包括：缓冲器(100)、监控设备(200)、分批加载设备(300)、反应器(400)、延迟反应器(500)、泥浆脱水线(600)和泵坑(700)，所述缓冲器(100)与废水入口(800)连接，所述监控设备(200)设于缓冲器(100)和分批加载设备(300)内，所述分批加载设备(300)的一端与缓冲器(400)连接，所述分批加载设备(300)的另一端与反应器(400)的一端连接，所述反应器(400)的另一端分别与延迟反应器(500)和泥浆脱水线(600)连接，所述泵坑(700)的一端与泥浆脱水线(600)连接，所述泵坑(700)的另一端与缓冲器(100)连接;
其中，所述延迟反应器(500)包括：氧化反应器(510)、UV光催化设备(520)、延迟箱(530)和冷却槽(540)，所述氧化反应器(510)的一端与分批加载设备(300)连接，所述UV光催化设备(520)设于氧化反应器(510)的顶端，所述氧化反应器(510)的另一端与延迟箱(530)和冷却槽(540)连接。
2.根据权利要求1所述的一种过氧化氢处理废水系统，其特征在于：所述缓冲器(100)包括：搅拌器(110)和通风管(120)，所述搅拌器(110)设于缓冲器(100)内，所述通风管(120)与缓冲器(100)的顶端连接。
3.根据权利要求1所述的一种过氧化氢处理废水系统，其特征在于：所述监控设备(200)包括：缓冲器温度计(210)、浑浊度测量(220)和分批加载设备温度计(230)，所述缓冲器温度计(210)和浑浊度测量(220)设于缓冲器(100)内，所述分批加载设备温度计(230)设于分批加载设备(300)内。
4.根据权利要求1所述的一种过氧化氢处理废水系统，其特征在于：所述泥浆脱水线(600)设有增稠箱(610)，所述增稠箱(610)与泵坑(700)连接。
说明书
一种过氧化氢处理废水系统
技术领域
本实用新型涉及一种废水处理系统，具体涉及一种过氧化氢处理废水系统。
背景技术
药厂废水需要在处理达标后排放，以减少对环境的污染，现有的污水处理系统在处理含有活性物质废水时，除污效率较低，现需要一种新的除污工艺以提高污水处理效率。
为了解决上述问题，我们做出了一系列改进。
实用新型内容
本实用新型的目的在于，提供一种过氧化氢处理废水系统，以克服现有技术所存在的上述缺点和不足。
一种过氧化氢处理废水系统，其特征在于，包括：缓冲器、监控设备、分批加载设备、反应器、延迟反应器、泥浆脱水线和泵坑，所述缓冲器与废水入口连接，所述监控设备设于缓冲器和分批加载设备内，所述分批加载设备的一端与缓冲器连接，所述分批加载设备的另一端与反应器的一端连接，所述反应器的另一端分别与延迟反应器和泥浆脱水线连接，所述泵坑的一端与泥浆脱水线连接，所述泵坑的另一端与缓冲器连接;
其中，所述延迟反应器包括：氧化反应器、UV光催化设备、延迟箱和冷却槽，所述氧化反应器的一端与分批加载设备连接，所述UV光催化设备设于氧化反应器的顶端，所述氧化反应器的另一端与延迟箱和冷却槽连接。
进一步，所述缓冲器包括：搅拌器和通风管，所述搅拌器设于缓冲器内，所述通风管与缓冲器的顶端连接。
进一步，所述监控设备包括：缓冲器温度计、浑浊度测量和分批加载设备温度计，所述缓冲器温度计和浑浊度测量设于缓冲器内，所述分批加载设备温度计设于分批加载设备内。
进一步，所述泥浆脱水线设有增稠箱，所述增稠箱与泵坑连接。
本实用新型的有益效果：
本实用新型可提高热能的总利用率，降低能耗和电耗，提高医药生产经济效率，同时有效的提高热回收效率，起到很好的节能效果。
