申请日2016.08.01
公开(公告)日2017.02.08
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型公开了工业废水处理装置技术领域的一种合金材料生产用废水处理装置，包括进水管，所述进水管的右端连接有水泵，所述水泵的出水口右端连接有第一过滤箱，所述第一过滤箱的内腔横向设置有过滤装置，所述第一过滤箱的外壁通过水管与PH调节池相连，所述PH调节池的右侧外壁通过水管与絮凝池相连，所述絮凝池的顶端左右两侧分别设置DTCR加药装置和絮凝剂加药装置，所述絮凝池内腔底部竖向设置有搅拌杆，所述絮凝池的底部连接有电机，所述絮凝池右侧外壁通过水管连接有第二过滤装置，所述第二过滤装置内腔中间竖向设置有石墨烯吸附板，该合金材料生产用废水处理装置具有沉淀快，结构简单，效果好，对环境无污染等优点。
权利要求书

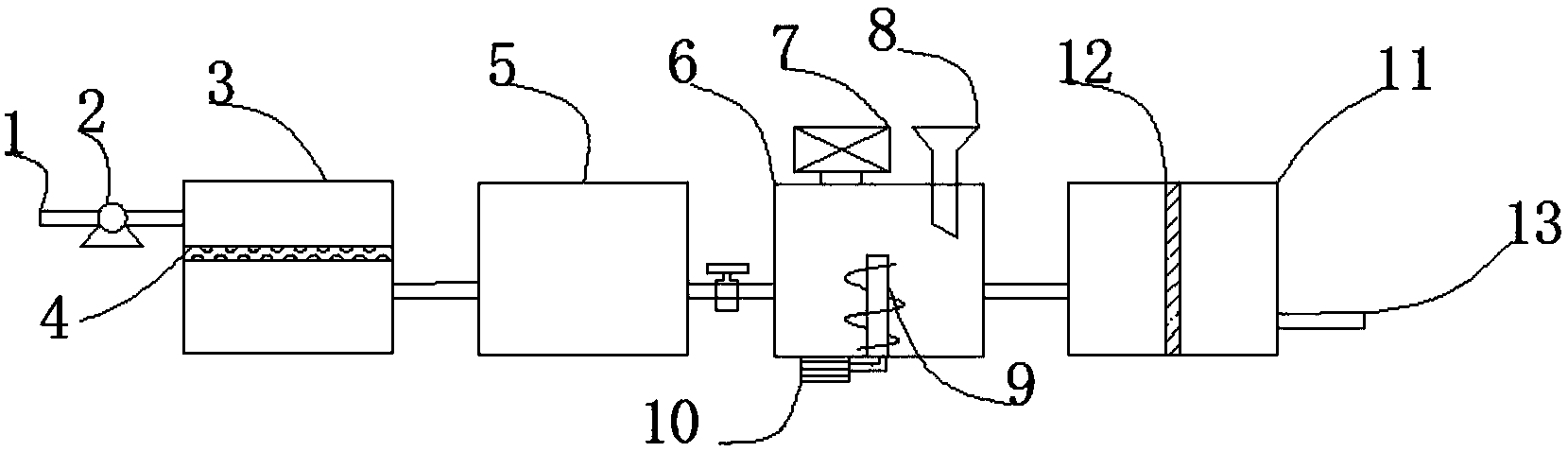

1.一种合金材料生产用废水处理装置，包括进水管(1)，其特征在于：所述进水管(1)的右端连接有水泵(2)，所述水泵(2)的出水口右端连接有第一过滤箱(3)，所述第一过滤箱(3)的内腔横向设置有过滤装置(4)，所述第一过滤箱(3)的外壁通过水管与PH调节池(5)相连，且PH调节池(5)位于第一过滤箱(3)的右侧，所述PH调节池(5)的右侧外壁通过水管与絮凝池(6)相连，所述絮凝池(6)的顶端左右两侧分别设置DTCR加药装置(7)和絮凝剂加药装置(8)，所述絮凝池(6)内腔底部竖向设置有搅拌杆(9)，所述絮凝池(6)的底部连接有电机(10)，所述电机(10)的输出轴右侧连接有主动齿轮(14)，所述主动齿轮(14)顶部连接有从动齿轮(15)，且从动齿轮(15)套接在搅拌杆(9)的底部，所述絮凝池(6)右侧外壁通过水管连接有第二过滤装置(11)，所述第二过滤装置(11)内腔中间竖向设置有石墨烯吸附板(12)，所述第二过滤装置(11)右侧外壁连接有出水管(13)。
2.根据权利要求1所述的一种合金材料生产用废水处理装置，其特征在于：所述过滤装置(4)的外壁均匀设置有小孔。
3.根据权利要求1所述的一种合金材料生产用废水处理装置，其特征在于：所述PH调节池(5)与絮凝池(6)之间的水管外壁设置有阀门。
4.根据权利要求1所述的一种合金材料生产用废水处理装置，其特征在于：所述进水管(1)与出水管(13)不在同一平面。
说明书
一种合金材料生产用废水处理装置
技术领域
本实用新型涉及工业废水处理装置技术领域，具体为一种合金材料生产用废水处理装置。
背景技术
目前，随着我国经济社会不断发展，工业废水量也逐渐增多，这些污染物排放量大，组成复杂，一旦这些工业废水排入大自然水体中，会造成严重水质污染，引起一系列的环境问题和水资源短缺，但是目前金属废水处理装置流程复杂，操作繁琐，运行成本高，而且传统化学沉淀法无法满足排放要求，针对上述问题，需要设计一种结构简单，运行成本低，操作方便，处理效果好的废水处理装置。
实用新型内容
本实用新型的目的在于提供一种合金材料生产用废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种合金材料生产用废水处理装置，包括进水管，所述进水管的右端连接有水泵，所述水泵的出水口右端连接有第一过滤箱，所述第一过滤箱的内腔横向设置有过滤装置，所述第一过滤箱的外壁通过水管与PH调节池相连，且PH调节池位于第一过滤箱的右侧，所述PH调节池的右侧外壁通过水管与絮凝池相连，所述絮凝池的顶端左右两侧分别设置DTCR加药装置和絮凝剂加药装置，所述絮凝池内腔底部竖向设置有搅拌杆，所述絮凝池的底部连接有电机，所述电机的输出轴右侧连接有主动齿轮，所述主动齿轮顶部连接有从动齿轮，且从动齿轮套接在搅拌杆的底部，所述絮凝池右侧外壁通过水管连接有第二过滤装置，所述第二过滤装置内腔中间竖向设置有石墨烯吸附板，所述第二过滤装置右侧外壁连接有出水管。
优选的，所述过滤装置的外壁均匀设置有小孔。
优选的，所述PH调节池与絮凝池之间的水管外壁设置有阀门。
优选的，所述进水管与出水管不在同一平面。
与现有技术相比，本实用新型的有益效果是：该合金材料生产用废水处理装置的第一过滤箱内腔的过滤装置让一些金属杂质和大颗粒的粒子被过滤掉，通过PH调节池调节酸碱平衡从而到排放标准，絮凝池使金属离子形成絮凝体沉淀，第二过滤装置的石墨烯吸附板使得金属离子的浓度再次下降保证达到排放标准，该处理装置具有沉淀快，结构简单，效果好，对环境无污染等优点。
