申请日2016.08.01
公开(公告)日2017.01.18
IPC分类号C02F5/00
摘要
一种微电脑多频水处理器，包括：信号发生器和绕配线圈;安装在信号发生器内部的电路板;集成在电路板上的扫频信号发生电路;依次与扫频信号发生电路连接的压控振荡电路和驱动电路;压控振荡电路包含有压控振荡器，压控振荡器中设置有波形发生器，安装在波形发生器内部的转换芯片;绕配线圈的两端均与驱动电路相连接;微电脑多频水处理器通过扫频信号发生器产生扫频信号为压控振荡器提供控制电压，并经过转换芯片转换为脉冲信号，脉冲信号经由波形发生器处理输出周期变化的方波，驱动电路将方波的信号功率放大为绕配线圈提供持续的脉冲电磁场信号。本实用新型的输出频率与水质的共振频率相匹配，实现了彻底高效的多频水处理。
权利要求书

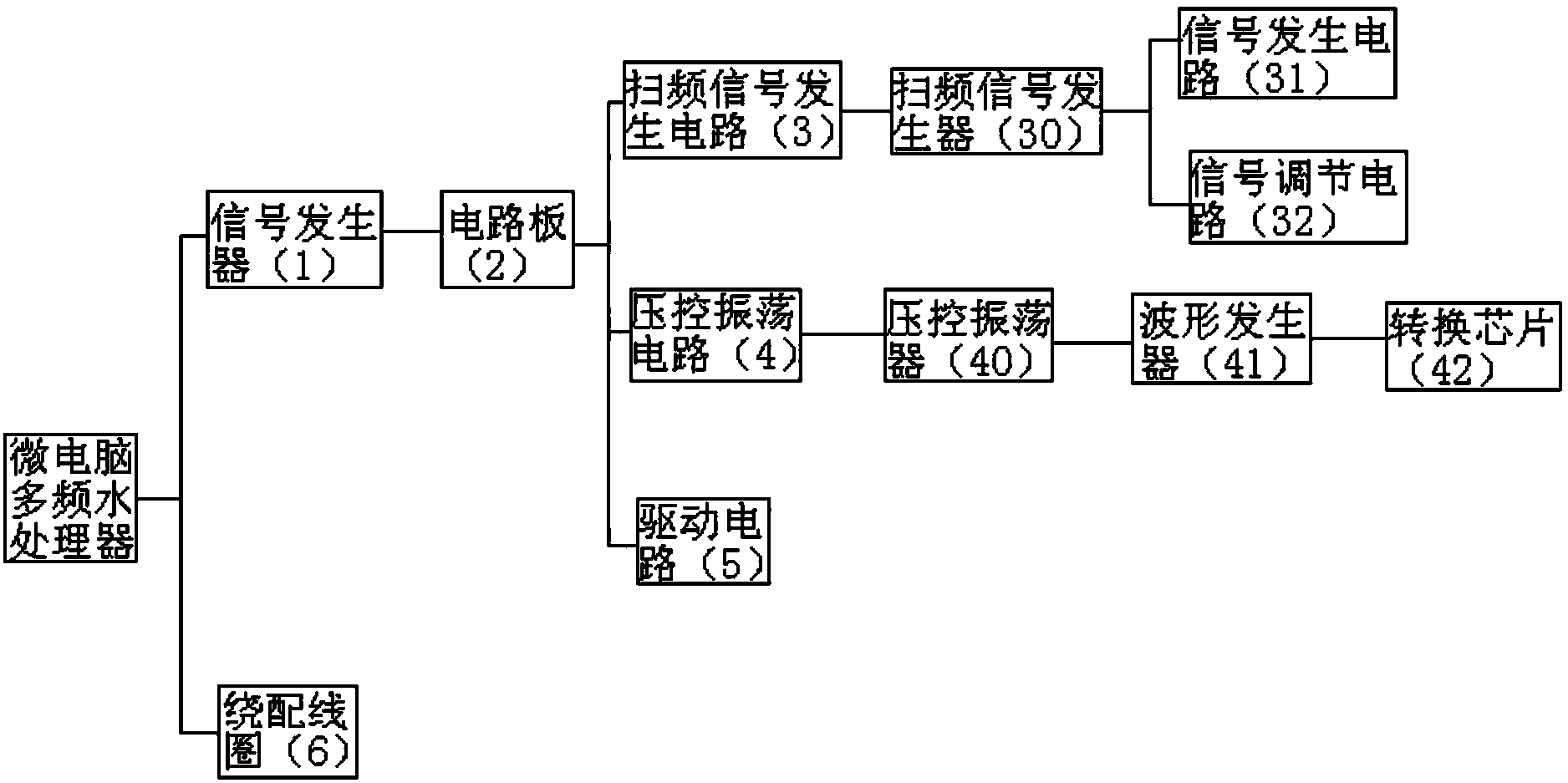

1.一种微电脑多频水处理器，其特征在于，包括：信号发生器(1)和绕配线圈(6);其中所述信号发生器(1)的内部安装有电路板(2);集成在所述电路板(2)上的扫频信号发生电路(3);依次与所述扫频信号发生电路(3)连接的压控振荡电路(4)和驱动电路(5);其中所述扫频信号发生电路(3)设置有扫频信号发生器(30)，并且所述扫频信号发生器(30)包括信号发生电路(31)和信号调节电路(32);所述压控振荡电路(4)包含有压控振荡器(40)，所述压控振荡器(40)中设置有波形发生器(41)，安装在所述波形发生器(41)内部的转换芯片(42);所述绕配线圈(6)的两端均与所述驱动电路(5)相连接;所述微电脑多频水处理器通过所述扫频信号发生器(30)产生扫频信号为所述压控振荡器(40)提供控制电压，并经过所述转换芯片(42)将控制电压转换为脉冲信号，脉冲信号经由所述波形发生器(41)处理输出周期变化的方波，所述驱动电路(5)将方波的信号功率放大为所述绕配线圈(6)提供持续的脉冲电磁场信号，进行全波段多频水处理。
2.根据权利要求1所述的微电脑多频水处理器，其特征在于，所述转换芯片(42)是由输入比较器、定时比较器、R-S触发器、输出驱动管、复零晶体管、能源基准电路、精密电流源电路、电流开关、输出保护管组成的。
3.根据权利要求1所述微电脑多频水处理器，其特征在于，所述信号发生器(1)设置有能够产生周期性电压的电源。
4.根据权利要求1所述的微电脑多频水处理器，其特征在于，所述绕配线圈(6)的圈数和直径均是根据水质进行设定的。
5.根据权利要求1所述的微电脑多频水处理器，其特征在于，所述微电脑多频水处理器通过信号电缆缠绕在进水管上。
6.根据权利要求1所述的微电脑多频水处理器，其特征在于，所述扫频信号发生器(30)产生的扫频信号和所述波形发生器(41)输出的方波均与水质的共振频率相一致。
7.根据权利要求1所述的微电脑多频水处理器，其特征在于，所述压控振荡电路(4)、所述驱动电路(5)通过导线依次与所述扫频信号发生电路(3)进行连接，并且所述扫频信号发生电路(3)、所述压控振荡电路(4)和所述驱动电路(5)均集成在所述电路板(2)上。
说明书
微电脑多频水处理器
技术领域
本实用新型涉及水处理器技术领域，更具体的说是涉及一种微电脑多频水处理器。
背景技术
在工业化工、油田开采、电力、供暖、中央空调、热水锅炉、生活用水等用水量大的系统中，当水中的矿物质含量超过其饱和溶解度时就生成水垢，水垢的形成和增长会氧化、腐蚀系统中的设备，造成停机检修以及能源浪费。
利用电磁场原理进行的水处理是物理方法，主要通过产生的脉冲震荡波使微粒水晶体无法结聚成垢，与化学加药的处理方法相比，具有成本低、节能减排的优点。因为我国的水质不同，水的硬度、酸碱度差异很大，靠单一频率处理达不到理想效果，而变频水处理器可输出与水质相匹配的振荡频率。但是现有的变频水处理器因频率变化存在磁场间隙，对水的处理不完全、不彻底。
因此，如何提供一种持续振荡电磁波的水处理器是本领域技术人员亟需解决的问题。
实用新型内容
有鉴于此，本实用新型提供了一种微电脑多频水处理器，将绕配线圈的磁场与压控振荡电路的输出功率相结合，使变化的频率基于一个基波叠加产生持续不断的电磁信号，提供全波段持续振荡的电磁波，实现了对不同水质不间断的、彻底的处理。
为了达到上述目的，本实用新型采用如下技术方案：
一种微电脑多频水处理器，包括：信号发生器和绕配线圈;其中所述信号发生器的内部安装有电路板;集成在所述电路板上的扫频信号发生电路;依次与所述扫频信号发生电路连接的压控振荡电路和驱动电路;其中所述扫频信号发生电路设置有扫频信号发生器，并且所述扫频信号发生器包括信号发生电路和信号调节电路;所述压控振荡电路包含有压控振荡器，所述压控振荡器中设置有波形发生器，安装在所述波形发生器内部的转换芯片;所述绕配线圈的两端均与所述驱动电路相连接;所述微电脑多频水处理器通过所述扫频信号发生器产生扫频信号为所述压控振荡器提供控制电压，并经过所述转换芯片将控制电压转换为脉冲信号，脉冲信号经由所述波形发生器处理输出周期变化的方波，所述驱动电路将方波的信号功率放大为所述绕配线圈提供持续的脉冲电磁场信号，进行全波段多频水处理。
优选的，在上述微电脑多频水处理器中，所述转换芯片是由输入比较器、定时比较器、R-S触发器、输出驱动管、复零晶体管、能源基准电路、精密电流源电路、电流开关、输出保护管组成的。
优选的，在上述微电脑多频水处理器中，所述信号发生器设置有能够产生周期性电压的电源。
优选的，在上述微电脑多频水处理器中，所述绕配线圈的圈数和直径均是根据水质进行设定的。
优选的，在上述微电脑多频水处理器中，所述微电脑多频水处理器通过信号电缆缠绕在进水管上。
优选的，在上述微电脑多频水处理器中，所述扫频信号发生器产生的扫频信号和波形发生器输出的方波均与水质的共振频率相一致。
优选的，在上述微电脑多频水处理器中，所述压控振荡电路、所述驱动电路通过导线依次与所述扫频信号发生电路进行连接，并且所述扫频信号发生电路、所述压控振荡电路和所述驱动电路均集成在所述电路板上。
优选的，在上述微电脑多频水处理器中，所述微电脑多频水处理器的功率消耗范围为5W~80W，并且产生的磁场电压为10V。
优选的，在上述微电脑多频水处理器中，所述微电脑多频水处理器的输出频率参数可根据需要设定，并且所述输出频率为10Hz~500KHz。
经由上述的技术方案可知，与现有技术相比，本实用新型公开提供了一种微电脑多频水处理器，首先扫频信号发生电路经过扫描采集水的共振频率，产生扫频信号，并将扫频信号以控制电压的形式传输给压控振荡电路;压控振荡电路的转换芯片能够实现压频转换，转换芯片内部电路由输入比较器、R-S触发器、定时比较器、复零晶体管、输出保护管、精密电流源电路、电流开关、输出驱动管、能源基准电路组成，进一步确定共振频率带宽，并以此作为频率输出的范围，将控制电压转换为脉冲信号，波形发生器接收到脉冲信号输出周期变化的方波;最后经过驱动电路将方波的信号功率放大，为绕配线圈提供持续的脉冲电磁场信号，实现全波段多频水处理的目的;其次本实用新型的信号发生器采用32位微处理器作为核心控制部分，根据水质以及管道材料进行智能识别，测定水的温度和水质电导率，对应特定的水的共振频率，控制信号发生器输出与共振频率相对应的输出频率，输出与流体相匹配的频率与电流信号，进行有效的防垢、除垢;再次本实用新型的全频宽波段覆盖不同的水质，使电磁波在设定频率范围内的各个频率点持续恒定，没有漏频间隙，没有漏处理部分，对流经的水完全、彻底的进行处理，不仅防垢率、除垢率均可达到98%，而且防腐率可达到96%;然后本实用新型经过仪表验证、组装检测、频率检测、功率技术参数达标检测、电路检测、72小时不间断老化试验、48小时加载试验，实验完毕后进行装箱，包装采用防震、抗压的防水铝箔箱;最后直接使用信号电缆缠绕于进水管上即可完成安装，不需另加闸域或旁路系统。
水质通过电磁场处理使水分子的物理结构发生变化，水的溶解性增加，水分子原缔结链状分子由于氢键的断裂而发生分裂，进而变成单个微粒分子，溶解在水中的正负离子间相互粘附积聚改变为微粒状态，在脉冲震荡波的作用下，微粒水晶体无法结聚成垢形成微粒悬浮物，通过排污将沉淀的悬浮物排出体外，实现防垢的目的。
被磁场处理过的水由于偶极矩增大与盐的正负离子吸引能力增加，对垢分子起到破坏作用，受热面及管壁上积成的水垢在束缚电荷及震荡波的作用下，结垢面开始发生龟裂松化，在水流的冲击下逐步从结垢面脱落，具有除垢的效果。
电磁场激化的单个水分子包容溶解在水中的氧分子，使氧分子成为惰性氧，切断铁锈生存需要的氧来源，抑制氧化并使氧化红锈Fe2o3还原成具有抗腐蚀的黑体Fe3o4保护膜起到防氧化、抗腐蚀的作用。
本实用新型集高效稳定、低电压低功耗、安装简单、水处理彻底完全、防垢除垢缓蚀等优点于一体，在工业化工、电力供暖、热水锅炉、生活用水等系统具有广阔的应用市场。
