申请日2018.03.26
公开(公告)日2019.01.08
IPC分类号B01D29/03; B01D29/92; B01D35/02
摘要
本实用新型提供一种去除污泥杂质的装置，包括筒体，筒体两侧设有污泥入口和污泥出口，筒体顶部设有上开口的顶盖，筒体底部设有排料口的底盖，所述筒体由圆柱状筒身和圆锥状料仓连接而成，筒身竖向中间设有矩形孔板相隔，筒身与料仓间水平向设有半圆形孔板相隔;所述筒身上下边壁对称设置一对卡夹，可引导孔板的安装;筒身与料仓接合处设置一对卡夹，卡夹上设有弧形凸块，可支撑孔板;矩形孔板下端设置压块，可压住半圆形孔板。本实用新型的优点如下：结构合理，设于污泥泵前，使得污泥中大于一定尺寸的硬粒杂质被阻挡在外，不能进入污泥泵、污泥干化设备以及管道阀门，能够有效保护昂贵的设备，保证了生产的连续性。
权利要求书
1.一种去除污泥杂质的装置，包括筒体，筒体两侧设有污泥入口和污泥出口，筒体顶部设有上开口的顶盖，筒体底部设有排料口的底盖，其特征在于：所述筒体由圆柱状筒身和圆锥状料仓连接而成，筒身竖向中间设有矩形孔板相隔，筒身与料仓间水平向设有半圆形孔板相隔;
所述筒身上下边壁对称设置一对卡夹，可引导孔板的安装;筒身与料仓接合处设置一对卡夹，卡夹上设有弧形凸块，可支撑孔板;矩形孔板下端设置压块，可压住半圆形孔板。
2.根据权利要求1所述的一种去除污泥杂质的装置，其特征在于：所述底盖上设有可开闭的螺杆，底盖的中部设有一排料阀。
3.根据权利要求1所述的一种去除污泥杂质的装置，其特征在于：所述筒体近污泥出口侧设有发讯装置，发讯装置连接一真空压力表 。
说明书
一种去除污泥杂质的装置
技术领域
本实用新型涉及污泥处理技术领域，具体涉及一种去除污泥杂质的装置。
背景技术
在污泥干化处理行业,普遍使用的一种方法是将稀释、调理好的污泥通过污泥泵从污泥池抽到污泥干化设备内。由于污泥来源较为复杂，常含有大小不均的硬颗粒物、金属、编织袋、塑料袋等杂物，导致昂贵的污泥泵(螺杆泵、渣浆泵等)、后道的污泥干化设备以及管道阀门等极易产生堵塞甚至损坏。
目前，在这类污泥干化系统中，还没有较为合适的方法来解决污泥池内混入的硬杂物，而这已经造成有些企业的停产、损泵、管道堵塞、压滤机滤板破裂等不良影响，使企业因此蒙受较大的经济损失。
发明内容
本实用新型的目的是提供一种结构合理、可有效排除硬颗粒杂质、设于污泥泵前的装置。
为了达到上述目的，本实用新型通过以下技术方案来实现：

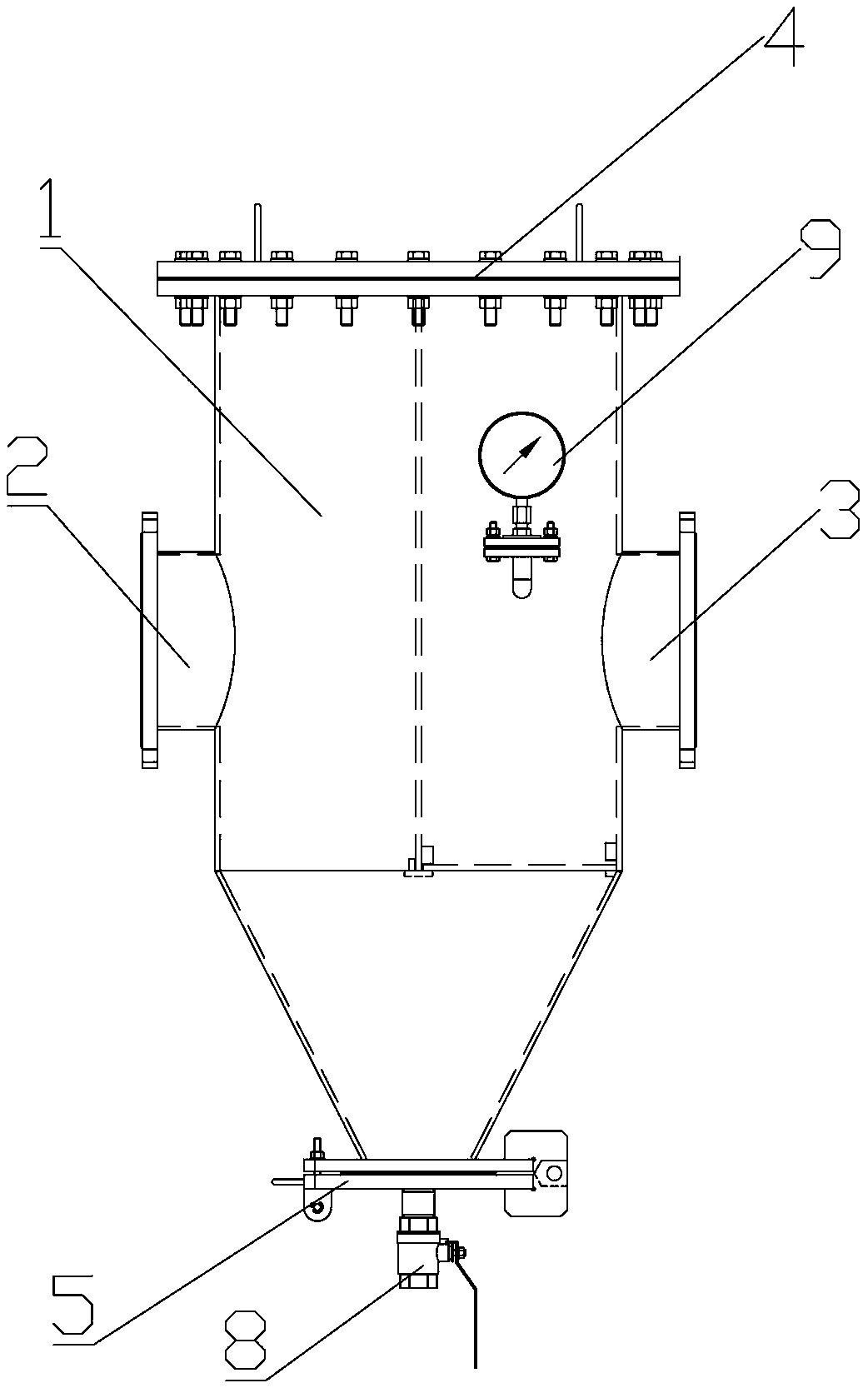

一种去除污泥杂质的装置，包括筒体，筒体两侧设有污泥入口和污泥出口，筒体顶部设有上开口的顶盖，筒体底部设有排料口的底盖，所述筒体由圆柱状筒身和圆锥状料仓连接而成，筒身竖向中间设有矩形孔板相隔，筒身与料仓间水平向设有半圆形孔板相隔;
所述筒身上下边壁对称设置一对卡夹，可引导孔板的安装;筒身与料仓接合处设置一对卡夹，卡夹上设有弧形凸块，可支撑孔板;矩形孔板下端设置压块，可压住半圆形孔板。
进一步地，所述底盖上设有可开闭的螺杆，底盖的中部设有一排料阀。
进一步地，所述筒体近污泥出口侧设有发讯装置，发讯装置连接一真空压力表 。
本实用新型与现有技术相比，具有以下优点：
本实用新型一种去除污泥杂质的装置，结构合理，设于污泥泵前，使得污泥中大于一定尺寸的硬粒杂质被阻挡在外，不能进入污泥泵、污泥干化设备以及管道阀门，能够有效保护昂贵的设备，保证了生产的连续性。且对于后道如焚烧等的污泥处置，也可起到保护锅炉或者设备的作用。
