申请日2018.03.26
公开(公告)日2019.01.04
IPC分类号C02F1/12; C02F103/10
摘要
本实用新型公开了一种页岩气井污水快速蒸发处理装置，包括与污水池连通的污水过滤器、耐高温污水泵、耐高温水管、连接管、多孔喷嘴底座和设置在压裂试气放喷口一侧的万向固定架，污水过滤器与耐高温水泵连接，耐高温水管的一端与连接管的一端连接，耐高温水管的另一端与耐高温水泵连接，连接管的另一端与多孔喷嘴底座连接，多孔喷嘴底座连接有雾化喷嘴，万向固定架设置在污水池的墙体上，万向固定架上设置有多孔喷嘴底座，本实用新型结构简单，成本低，现场可实施性和可操作性强;保证边远页岩气勘探单井在试气过程中返排出来的污水通过火焰能量快速蒸发;减少了车载拉运过程的安全风险和成本投资。
权利要求书

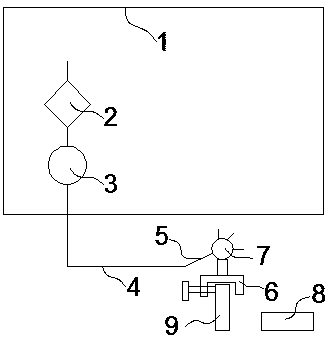

1.一种页岩气井污水快速蒸发处理装置，其特征在于，包括与污水池(1)连通的污水过滤器(2)、耐高温污水泵(3)、耐高温水管(4)、连接管(5)、多孔喷嘴底座(7)和设置在压裂试气放喷口(8)一侧的万向固定架(6)，污水过滤器(2)与耐高温污水泵(3)连接，所述耐高温水管(4)的一端与连接管(5)的一端连接，耐高温水管(4)的另一端与耐高温污水泵(3)连接，连接管(5)的另一端与多孔喷嘴底座(7)连接，多孔喷嘴底座(7)连接有雾化喷嘴，万向固定架(6)设置在污水池(1)的墙体(9)上，多孔喷嘴底座(7)固定在万向固定架(6)上。
2.根据权利要求1所述的一种页岩气井污水快速蒸发处理装置，其特征在于，所述的万向固定架(6)包括夹持横梁(10)、固定在夹持横梁(10)两端的夹持竖板A(11)和夹持竖板B(12)，夹持竖板A(11)开有螺纹孔A，螺纹孔A内安装有螺栓钉A(13)，所述的夹持横梁(10)的截面呈“工”字形，夹持横梁(10)上套装有滑套(14)，滑套(14)上设有支撑杆(15)，支撑杆(15)套装有转筒(16)，所述转筒(16)作圆周运动，转筒(16)上端铰接有固定件(17)，多孔喷嘴底座(7)通过U型夹与固定件(17)连接。
3.根据权利要求2所述的一种页岩气井污水快速蒸发处理装置，其特征在于，所述的转筒(16)侧壁设置有突出部(18)，突出部(18)开有螺纹孔B，螺纹孔B内安装有螺栓钉B(19)，且螺栓钉B(19)一端与固定件(17)活动连接。
4.根据权利要求2所述的一种页岩气井污水快速蒸发处理装置，其特征在于，所述的转筒(16)侧壁开有螺纹孔C，螺纹孔C内安装有螺栓钉C(20)。
5.根据权利要求1所述的一种页岩气井污水快速蒸发处理装置，其特征在于，所述的耐高温水管(4)与连接管(5)通过喉箍密封连接，连接管(5)与多孔喷嘴底座(7)螺纹密封连接。
6.根据权利要求2所述的一种页岩气井污水快速蒸发处理装置，其特征在于，所述的滑套(14)为开有“工”字形通槽的块形结构。
7.根据权利要求2所述的一种页岩气井污水快速蒸发处理装置，其特征在于，所述的转筒(16)为杆形件，杆形件的端面开有沿轴向的孔。
说明书
一种页岩气井污水快速蒸发处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种页岩气井污水快速蒸发处理装置。
背景技术
页岩气勘探井在压裂施工后期，单井会产生大量的压裂返排液，普遍存在措施规模大，返排液量高、后期地层出水量大的特点，目前针对开发区域的页岩气井，一般建设有统一的污水输送管网，返排污水可集中进行处理后重复利用或者达标排放。但针对位于边远地区的页岩气勘探单井，压裂返排液的存放、转运及处理严重制约着压裂试气施工，不利于环境保护和清洁生产，单独建设污水输送管道投资大、难度高，一般采用污水罐车拉运至污水处理站集中处理，但是该方法存在拉运过程安全风险较大，成本高。因此若能实用新型一套页岩气井污水快速蒸发处理装置，直接利用压裂试气放喷过程中的火焰燃烧产生的巨大能量，快速蒸发返排出来的污水，将大大缓解页岩气勘探单井压裂返排污水存放与转运难题，达到将本增效的目的。
实用新型内容
为了解决上述问题，本实用新型提出一种结构简单、实用成本低、操作性强的页岩气井污水快速蒸发处理装置。
具体的，一种页岩气井污水快速蒸发处理装置，包括与污水池连通的污水过滤器、耐高温污水泵、耐高温水管、连接管、多孔喷嘴底座和设置在压裂试气放喷口一侧的万向固定架，污水过滤器与耐高温水泵连接，所述耐高温水管的一端与连接管的一端连接，耐高温水管的另一端与耐高温水泵连接，连接管的另一端与多孔喷嘴底座连接，多孔喷嘴底座连接有雾化喷嘴，万向固定架设置在污水池的墙体上，多孔喷嘴底座固定在万向固定架上。
所述的万向固定架包括夹持横梁、固定在夹持横梁两端的夹持竖板A和夹持竖板B，夹持竖板A开有螺纹孔A，螺纹孔A内安装有螺栓钉A，所述的夹持横梁的截面呈“工”字形，夹持横梁上套装有滑套，滑套上设有支撑杆，支撑杆套装有转筒，所述转筒作圆周运动，转筒上端铰接有固定件，多孔喷嘴底座通过U型夹与所述固定件连接。
所述的转筒侧壁设置有突出部，突出部开有螺纹孔B，螺纹孔B内安装有螺栓钉B，且螺栓钉一端与固定件活动连接。
所述的转筒侧壁开有螺纹孔C，螺纹孔C内安装有螺栓钉C。
所述的耐高温水管与连接管通过喉箍密封连接，连接管与多孔喷嘴底座螺纹密封连接。
所述的多孔喷嘴底座、喷嘴和连接管均由不锈钢材料构成。
所述的滑套为开有“工”字形通槽的块形结构。
所述的转筒为杆形件，杆形件的端面开有沿轴向的孔。
本实用新型的有益效果在于：将污水雾化喷洒在边远页岩气勘探单井放喷口的火焰上，实现了污水的快速蒸发，不仅利于环境保护，而且利用放喷口火焰能量，节约了资源;与现有技术相比，本实用新型结构简单，现场可实施性和可操作性强，具有减少车载拉运过程的安全风险和成本投资。多孔喷嘴底座可转动，可调节与水平面角度的设计，使装置适应性更好，有利于污水的快速蒸发。
