申请日2018.03.26
公开(公告)日2019.01.04
IPC分类号C02F3/02; C02F3/32
摘要

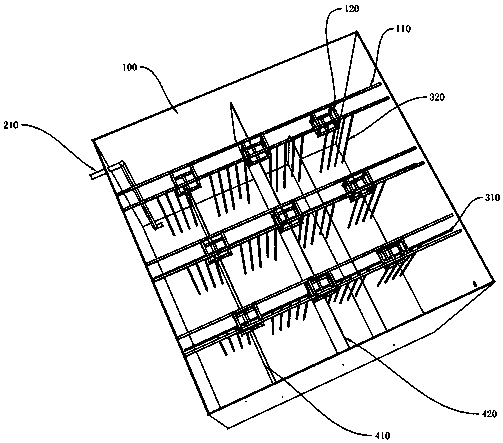

本实用新型公开了一种餐饮污水点源生态处理与景观构建装置，包括，箱体，箱体内设置有上下间隔固定的上隔板、下隔板，上隔板上方设置有支撑梁，两根支撑梁为一对，每对支撑梁之间设置有种植框;种植框下方设置有拉绳，拉绳上固定有数根向下垂直的绳体，每根绳体上固定有数个生物挂膜;箱体底部靠近曝气装置上方悬挂有曝气石。本实用新型将植物根系与生物挂膜相结合增加了微生物群落的数量，并且结合了生物接触法，使得净化槽布水和曝气更均匀，避免了普通填料阻塞的状况，明显提高了生物净化的能力，减小了装置的体积，并且发挥了植物的景观作用，提高了餐饮环境的整体质量。有效地解决了处理装置体积大，美观程度不高的问题。
权利要求书
1.一种餐饮污水点源生态处理与景观构建装置，包括，箱体，其特征是：所述的箱体内设置有上下间隔固定的上隔板、下隔板，所述的上隔板上方设置有支撑梁，两根支撑梁为一对，每对支撑梁之间设置有种植框，所述的种植框用于种植挺水植物;
所述的种植框下方设置有拉绳，所述的拉绳上固定有数根向下垂直的绳体，每根绳体上固定有数个生物挂膜;所述的箱体底部靠近曝气装置上方悬挂有曝气石。
2.如权利要求1所述的餐饮污水点源生态处理与景观构建装置，其特征是：所述的挺水植物为菖蒲。
3.如权利要求1所述的餐饮污水点源生态处理与景观构建装置，其特征是：所述的生物挂膜为纤维挂膜。
4.如权利要求1所述的餐饮污水点源生态处理与景观构建装置，其特征是：曝气石固定在绳体底部。
5.如权利要求1所述的餐饮污水点源生态处理与景观构建装置，其特征是：曝气石通过挂绳悬挂于水中，挂绳顶部与拉绳或支撑梁连接固定。
6.如权利要求1所述的餐饮污水点源生态处理与景观构建装置，其特征是：进水管的出水端进入箱体底部出水，出水管进水端位于箱体顶部。
7.如权利要求1所述的餐饮污水点源生态处理与景观构建装置，其特征是：挺水植物每隔35cm种一棵。
8.如权利要求1所述的餐饮污水点源生态处理与景观构建装置，其特征是：底隔板每个37.5cm放置一块，且每个底隔板之间等间距悬挂有生物挂膜。
9.如权利要求1所述的餐饮污水点源生态处理与景观构建装置，其特征是：在每对支撑梁之间设置有至少一个固绳组件，所述的固绳组件，包括，连杆，所述的连杆顶部与支撑梁连接固定，且连杆中部与支撑杆装配固定，所述的支撑杆与夹杆顶部通过第一销轴铰接，所述的夹杆中间部分与驱动块通过第二销轴铰接，且所述的夹杆底部设置有夹紧端、连接孔;
所述的驱动块与螺杆通过螺纹旋合装配，所述的螺杆两端分别与连杆可转动装配且螺杆一端与旋钮装配固定固定;
两个连接孔之间通过弹性带连接，所述的拉绳位于夹紧端与弹性带之间;
两个驱动块与螺杆旋合的螺纹旋向相反。
10.如权利要求9所述的餐饮污水点源生态处理与景观构建装置，其特征是：所述的弹性带采用高弹性材料制成。
说明书
一种餐饮污水点源生态处理与景观构建装置
技术领域
本实用新型涉及一种污水处理装置，特别是涉及一种餐饮污水点源生态处理与景观构建装置。
背景技术
生物接触法是利用植物根茎形成的微生物群体，将其附着在固体填料表面而形成生物膜来处理废水的一种方法，是和活性污泥法并列的一类废水好氧生物处理技术，又称固定膜法。生物膜一般呈蓬松的絮状结构，微孔较多，表面积很大，具有很强的吸附作用，有利于微生物对被吸附的有机物的降解。当生物膜增厚到一定程度时，由于受到水力冲刷而发生剥落，适当的剥落可使生物膜得到更新。生物膜的外表层的微生物一般为好氧菌，因而称为好氧层。内层因氧的扩散受到影响而供养不足，厌氧菌大量繁殖称为厌氧层。将污水以一定流速流经生物膜时被生物膜上的微生物摄取利用，从而将污水中的污染物得到去除，使污水得以净化。
污水植物处理法实际上是以植物的根系为载体,利用附着其上的微生物将污水中的有机物氧化分解。另外,污水通过植物载体、土层或砂层时又形成一个过滤过程,通过沉淀、吸附作用拦截水中的固体物质。同时,因为微生物的活化作用,植物载体能够长年保持土质疏松和透水性。
现有的餐饮污水处理装置存在着运行成本高、体积大、美观程度不高等问题。而污水植物处理法中传统的生态浮床存在植物密密麻麻、仅依靠水下少量的植物根部进行处理，其单位效率不够，从而导致处理装置过大的问题。
因此，申请人提出一种餐饮污水点源生态处理与景观构建装置，其能够解决现有处理装置过大的问题。
实用新型内容
有鉴于现有技术的上述缺陷，本实用新型所要解决的技术问题是提供一种餐饮污水点源生态处理与景观构建装置。
为实现上述目的，本实用新型提供了一种餐饮污水点源生态处理与景观构建装置，包括，箱体，所述的箱体内设置有上下间隔固定的上隔板、下隔板，所述的上隔板上方设置有支撑梁，两根支撑梁为一对，每对支撑梁之间设置有种植框，所述的种植框用于种植挺水植物;
所述的种植框下方设置有拉绳，所述的拉绳上固定有数根向下垂直的绳体，每根绳体上固定有数个生物挂膜;
所述的箱体底部靠近曝气装置上方悬挂有曝气石。
优选地，所述的挺水植物为菖蒲。
优选地，所述的生物挂膜为纤维挂膜。
优选地，曝气石固定在绳体底部。
优选地，曝气石通过挂绳悬挂于水中，挂绳顶部与拉绳或支撑梁连接固定。
优选地，进水管的出水端进入箱体底部出水，出水管进水端位于箱体顶部。
优选地，挺水植物每隔35cm种一棵。
优选地，底隔板每个37.5cm放置一块，且每个底隔板之间等间距悬挂有生物挂膜。
优选地，在每对支撑梁之间设置有至少一个固绳组件，所述的固绳组件，包括，连杆，所述的连杆顶部与支撑梁连接固定，且连杆中部与支撑杆装配固定，所述的支撑杆与夹杆顶部通过第一销轴铰接，所述的夹杆中间部分与驱动块通过第二销轴铰接，且所述的夹杆底部设置有夹紧端、连接孔;
所述的驱动块与螺杆通过螺纹旋合装配，所述的螺杆两端分别与连杆可转动装配且螺杆一端与旋钮装配固定固定;
两个连接孔之间通过弹性带连接，所述的拉绳位于夹紧端与弹性带之间;
两个驱动块与螺杆旋合的螺纹旋向相反。
优选地，所述的弹性带采用高弹性材料制成。
本实用新型的有益效果是：本实用新型利用了挺水植物吸收氮、磷的作用，以及植物根系附着了大量的微生物群落，将其与生物挂膜相结合增加了微生物群落的数量，并且结合了生物接触法，使得净化槽布水和曝气更均匀，避免了普通填料阻塞的状况，明显提高了生物净化的能力，减小了装置的体积，并且发挥了植物的景观作用，提高了餐饮环境的整体质量。有效地解决了处理装置体积大，美观程度不高的问题。
