申请日2018.03.26
公开(公告)日2019.02.05
IPC分类号C02F1/02; C02F1/32; C02F1/50; C02F1/78; C02F1/36; C02F9/08
摘要
本实用新型公开了一种污水净化再利用污水池，包括瓷柱式不锈钢加热板、入水口、污水池底座、紫外线消毒器、污水池顶盖和污水池本体，所述污水池本体顶部设有污水池顶盖，且污水池顶盖一端通过安置架安装臭氧发生器，所述臭氧发生器输出端位于污水池本体内，所述污水池顶盖顶部通过螺栓安装搅拌电机，且搅拌电机一侧通过连接杆安装声纳式外测液位计，所述搅拌电机顶部通过连接座安装太阳能电池板，且太阳能电池板一侧设有抽水管，所述抽水管一侧具有水泵，且水泵位于抽水管与太阳能电池板之间。该种污水净化再利用污水池功能强大，设计科学，操作方便，稳定性好，可靠性高，适合广泛推广。
权利要求书

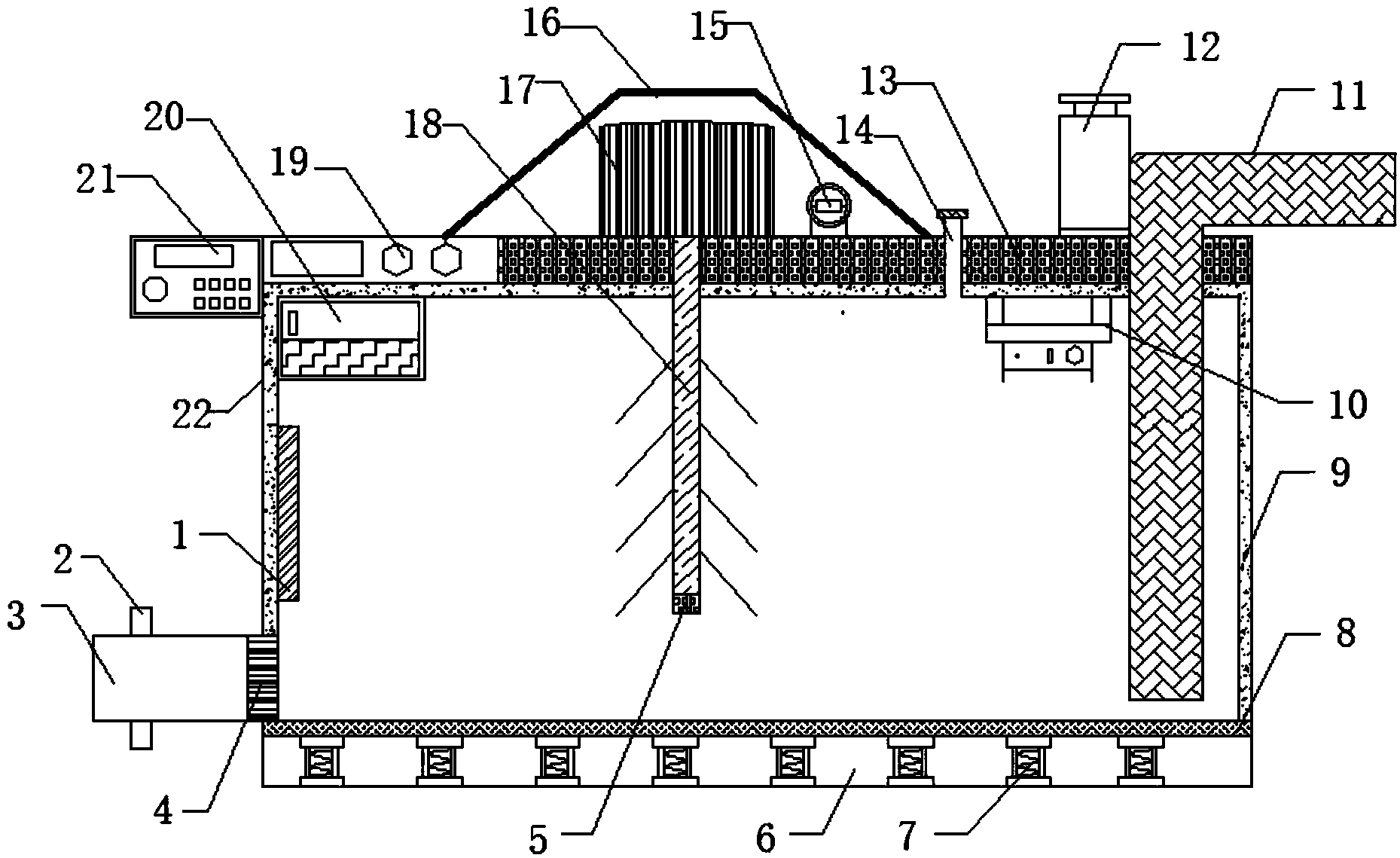

1.一种污水净化再利用污水池，包括瓷柱式不锈钢加热板(1)、入水口(3)、污水池底座(6)、紫外线消毒器(10)、污水池顶盖(13)和污水池本体(22)，其特征在于：所述污水池本体(22)顶部设有污水池顶盖(13)，且污水池顶盖(13)一端通过安置架安装臭氧发生器(19)，所述臭氧发生器(19)输出端位于污水池本体(22)内，所述污水池顶盖(13)顶部通过螺栓安装搅拌电机(17)，且搅拌电机(17)一侧通过连接杆安装声纳式外测液位计(15)，所述搅拌电机(17)顶部通过连接座安装太阳能电池板(16)，且太阳能电池板(16)一侧设有抽水管(11)，所述抽水管(11)一侧具有水泵(12)，且水泵(12)位于抽水管(11)与太阳能电池板(16)之间，所述抽水管(11)一端穿过污水池顶盖(13)位于污水池本体(22)内，所述污水池本体(22)内顶部通过安装座安装超声波杀菌机(20)，且超声波杀菌机(20)底部通过高强螺栓安装瓷柱式不锈钢加热板(1)，所述超声波杀菌机(20)一侧通过连接杆安装搅拌杆(18)，且搅拌杆(18)一端与搅拌电机(17)工作端相连，所述搅拌杆(18)底部通过安装座安装温度感应端(5)，所述搅拌杆(18)一侧通过固定杆安装紫外线消毒器(10)，所述污水池本体(22)一侧通过连接座安装温度感应器(21)，且温度感应器(21)与温度感应端(5)电性相连，所述温度感应器(21)底部设有入水口(3)，且入水口(3)一端具有电磁阀(2)，所述污水池本体(22)内底部通过防水螺钉安装防水布(8)，且污水池本体(22)底部设有污水池底座(6)。
2.根据权利要求1所述的一种污水净化再利用污水池，其特征在于：所述污水池顶盖(13)内设有药剂添加口(14)。
3.根据权利要求1所述的一种污水净化再利用污水池，其特征在于：所述入水口(3)与污水池本体(22)连接处通过安装架安装过滤器(4)。
4.根据权利要求1所述的一种污水净化再利用污水池，其特征在于：所述污水池底座(6)内通过螺杆安装阻尼减震器(7)。
5.根据权利要求1所述的一种污水净化再利用污水池，其特征在于：所述太阳能电池板(16)与瓷柱式不锈钢加热板(1)、紫外线消毒器(10)、搅拌电机(17)和超声波杀菌机(20)电性相连。
6.根据权利要求1所述的一种污水净化再利用污水池，其特征在于：所述污水池本体(22)内表面设有水玻璃层(9)。
说明书
一种污水净化再利用污水池
技术领域
本实用新型涉及一种污水池，特别涉及一种污水净化再利用污水池。
背景技术
随着人们生活水平的提高，对环保的意识也越来越强，污水的再利用也越来越被倡导。
目前，现有的污水池，结构比较单一，功能性不足，没有较好的防水和耐磨性，仅有存储的功能，没有净化和杀菌的效果。为此，我们提出一种污水净化再利用污水池。
发明内容
本实用新型的主要目的在于提供一种污水净化再利用污水池，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种污水净化再利用污水池，包括瓷柱式不锈钢加热板、入水口、污水池底座、紫外线消毒器、污水池顶盖和污水池本体，所述污水池本体顶部设有污水池顶盖，且污水池顶盖一端通过安置架安装臭氧发生器，所述臭氧发生器输出端位于污水池本体内，所述污水池顶盖顶部通过螺栓安装搅拌电机，且搅拌电机一侧通过连接杆安装声纳式外测液位计，所述搅拌电机顶部通过连接座安装太阳能电池板，且太阳能电池板一侧设有抽水管，所述抽水管一侧具有水泵，且水泵位于抽水管与太阳能电池板之间，所述抽水管一端穿过污水池顶盖位于污水池本体内，所述污水池本体内顶部通过安装座安装超声波杀菌机，且超声波杀菌机底部通过高强螺栓安装瓷柱式不锈钢加热板，所述超声波杀菌机一侧通过连接杆安装搅拌杆，且搅拌杆一端与搅拌电机工作端相连，所述搅拌杆底部通过安装座安装温度感应端，所述搅拌杆一侧通过固定杆安装紫外线消毒器，所述污水池本体一侧通过连接座安装温度感应器，且温度感应器与温度感应端电性相连，所述温度感应器底部设有入水口，且入水口一端具有电磁阀，所述污水池本体内底部通过防水螺钉安装防水布，且污水池本体底部设有污水池底座。
进一步地，所述污水池顶盖内设有药剂添加口。
进一步地，所述入水口与污水池本体连接处通过安装架安装过滤器。
进一步地，所述污水池底座内通过螺杆安装阻尼减震器。
进一步地，所述太阳能电池板与瓷柱式不锈钢加热板、紫外线消毒器、搅拌电机和超声波杀菌机电性相连。
进一步地，所述污水池本体内表面设有水玻璃层。
与现有技术相比，本实用新型具有如下有益效果：
一种污水净化再利用污水池，通过瓷柱式不锈钢加热板的设置，可以给污水池中的污水加热，起到了高温杀菌的效果，通过电磁阀的设置，可以控制入水口的入水量，通过防水布的设置，可以起到很好的防水的作用，避免污水从污水池底部渗入地里造成污染，通过紫外线消毒器的设置，起到了很好的消毒作用，通过声纳式外测液位计的设置，可以很好的反应出污水池中的水量，防止污水溢出，通过搅拌电机与搅拌杆的设置，可以搅拌污水，配合加热使得杀菌的效果更好，通过臭氧发生器的设置，可以向污水池中注入臭氧，起到了很好的净化水质，杀菌消毒的作用，通过超声波杀菌机的设置，可以跟深层次的杀菌。
