申请日2016.08.01
公开(公告)日2017.01.04
IPC分类号C02F9/12; C02F11/12; C02F11/14
摘要
本实用新型属于水处理设备技术领域，涉及一种磁絮凝沉淀污水处理装置。一种车载式磁絮凝沉淀污水处理装置，包括污水处理装置、车辆、设备间;污水处理装置和设备间安装在车辆的底盘上;所述的污水处理装置包括自清洗过滤器、反应装置、沉淀池、污泥回流回收系统、配药系统、污泥脱水系统、电控柜;所述的自清洗过滤器、电控柜、配药系统设置在设备间内，反应装置、沉淀池、设在设备间外后方。本实用新型的车载式磁絮凝沉淀污水处理装置，实现了污水移动处理和大水量处理。
权利要求书
1.一种车载式磁絮凝沉淀污水处理装置，其特征在于：包括污水处理装置、车辆、设备间;污水处理装置和设备间安装在车辆的底盘上;所述的污水处理装置包括自清洗过滤器、反应装置、沉淀池、污泥回流回收系统、配药系统、污泥脱水系统、电控柜;所述的自清洗过滤器、电控柜、配药系统设置在设备间内，反应装置、沉淀池设在设备间外后方。
2.根据权利要求1所述的车载式磁絮凝沉淀污水处理装置，其特征在于：所述的反应装置由两个连通的反应池组成，自清洗过滤器通过管道与第一个反应池的底部连接;第二个反应池底部通过管道与沉淀池连接。
3.根据权利要求2所述的车载式磁絮凝沉淀污水处理装置，其特征在于：所述的污泥回流回收系统包括污泥泵和磁粉分离回收装置;沉淀池底部的污泥通过污泥泵一部分直接回流至第一个反应池，另一部分通过管道进入到磁粉分离回收装置进行分离和回收。
4.根据权利要求3所述的车载式磁絮凝沉淀污水处理装置，其特征在于：所述的污泥脱水系统包括污泥暂存池、污泥脱水机，污泥暂存池设置在沉淀池旁边，磁粉回收后的污泥进入到污泥暂存池，通过管道连接进入到污泥脱水机中，污泥 脱水机设置在设备间内。
5.根据权利要求1-4任一项所述的车载式磁絮凝沉淀污水处理装置，其特征在于：污泥脱水机采用叠螺污泥脱水机。
说明书
一种车载式磁絮凝沉淀污水处理装置
技术领域
本实用新型属于水处理设备技术领域，涉及一种磁絮凝沉淀污水处理装置。
背景技术
现有污水处理设备多为固定式，系统占地大，一旦建成，不仅浪费土地资源，并且，位置不能移动，局限性较大。
实用新型内容
本实用新型的目的是改变传统的处理设备存在的缺陷，提供一种可移动、占地小的车载式磁絮凝沉淀污水处理装置。

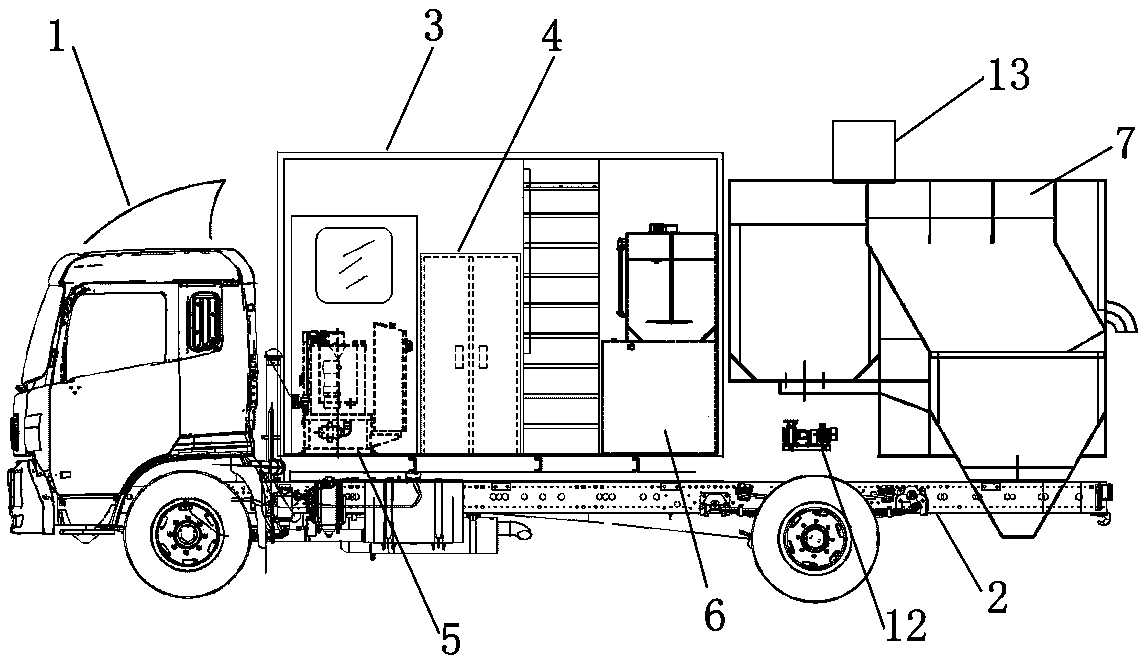

为了实现上述目的，本实用新型采用的技术方案是：一种车载式磁絮凝沉淀污水处理装置，包括污水处理装置、车辆、设备间;污水处理装置和设备间安装在车辆的底盘上;所述的污水处理装置包括自清洗过滤器、反应装置、沉淀池、污泥回流回收系统、配药系统、污泥脱水系统、电控柜;所述的自清洗过滤器、电控柜、配药系统设置在设备间内，反应装置、沉淀池设在设备间外后方。
所述的反应装置由两个连通的反应池组成，自清洗过滤器通过管道与第一个反应池的底部连接;第二个反应池底部通过管道与沉淀池连接。
所述的污泥回流回收系统包括污泥泵和磁粉分离回收装置;沉淀池底部的污泥通过污泥泵一部分直接回流至第一个反应池，另一部分通过管道进入到磁粉分离回收装置进行分离和回收。
所述的污泥脱水系统包括污泥暂存池、污泥脱水机，污泥暂存池设置在沉淀池旁边，磁粉回收后的污泥进入到污泥暂存池，通过管道连接进入到污泥脱水机中，污泥脱水机设置在设备间内。
污泥脱水机采用叠螺污泥脱水机。
本实用新型的车载式磁絮凝沉淀污水处理装置，实现了污水移动处理和大水量处理。
