申请日2018.03.26
公开(公告)日2019.01.22
IPC分类号C02F9/04
摘要
本实用新型公开了一种使用寿命长的污水净化装置，包括底座，底座顶部的右侧固定连接有污水净化箱，污水净化箱的顶部设置有污水进入口，底座的顶部并且位于污水净化箱的左侧固定连接有清洗箱，清洗箱的顶部固定连接有搅拌电机。本实用新型通过设置清洗箱、搅拌电机、搅拌转轴、搅拌叶轮、加热器、清洗泵、吸水管、过滤头、出水管、清洗软管、清洗硬管、球形冲洗头、喷射管和控制阀之间的相互配合使该污水净化装置具备了自动冲洗的功能，能够将净化装置内壁上附着的油渍污渍快速冲洗干净，不再需要人工进行清洗内腔，减少了人工劳动力，从而使污水净化装置得到了及时的冲洗，更长久的维持了净化装置的净化功能和使用寿命。
权利要求书

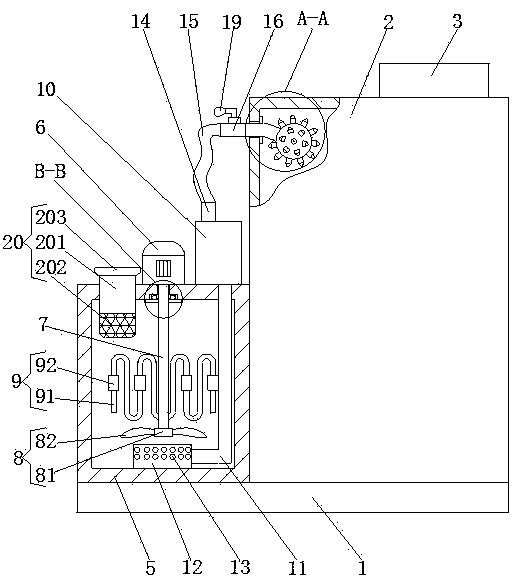

1.一种使用寿命长的污水净化装置，包括底座(1)，其特征在于：所述底座(1)顶部的右侧固定连接有污水净化箱(2)，所述污水净化箱(2)的顶部设置有污水进入口(3)，所述底座(1)的顶部并且位于污水净化箱(2)的左侧固定连接有清洗箱(5)，所述清洗箱(5)的顶部固定连接有搅拌电机(6)，所述搅拌电机(6)的输出轴上固定连接有搅拌转轴(7)，所述搅拌转轴(7)远离搅拌电机(6)的一端贯穿清洗箱(5)的顶部且延伸至其内部固定连接有搅拌叶轮(8)，所述清洗箱(5)内壁的后侧设置有加热器(9)，所述清洗箱(5)的顶部并且位于搅拌电机(6)的右侧固定连接有清洗泵(10)，所述清洗泵(10)的吸水口固定连接有吸水管(11)，所述吸水管(11)远离清洗泵(10)的一端贯穿清洗箱(5)且延伸至其内部固定连接有过滤头(12)，所述过滤头(12)的底部与清洗箱(5)内壁的底部固定连接，所述过滤头(12)的表面开设有过滤孔(13)，所述清洗泵(10)的出水口固定连接有出水管(14)，所述出水管(14)的顶端固定连接有清洗软管(15)，所述清洗软管(15)远离出水管(14)的一端固定连接有清洗硬管(16)，所述清洗硬管(16)远离清洗软管(15)的一端贯穿污水净化箱(2)左侧的顶部且延伸至其内部固定连接有球形冲洗头(17)，所述球形冲洗头(17)的表面设置有喷射管(18)，所述清洗硬管(16)的顶部并且位于污水净化箱(2)的左侧设置有控制阀(19)，所述污水净化箱(2)内壁的左侧并且对应清洗硬管(16)的位置固定连接有密封垫(23)，所述清洗箱(5)的顶部并且位于搅拌电机(6)的左侧设置有清洗剂添加口(20)。
2.根据权利要求1所述的一种使用寿命长的污水净化装置，其特征在于：所述污水净化箱(2)内壁的顶部并且对应搅拌转轴(7)的位置固定连接有轴承(21)，所述搅拌转轴(7)通过轴承(21)与污水净化箱(2)活动连接，所述污水净化箱(2)内壁的顶部并且对应轴承(21)的位置固定连接有轴承挡板(22)。
3.根据权利要求1所述的一种使用寿命长的污水净化装置，其特征在于：所述搅拌叶轮(8)包括叶轮安装块(81)，所述叶轮安装块(81)的顶部与搅拌转轴(7)的底端固定连接，所述叶轮安装块(81)的左右两侧均固定连接有叶轮片(82)。
4.根据权利要求1所述的一种使用寿命长的污水净化装置，其特征在于：所述加热器(9)包括加热管(91)，所述加热管(91)的表面固定连接有隔热块(92)，所述加热管(91)通过隔热块(92)与清洗箱(5)内壁的后侧固定连接。
5.根据权利要求1所述的一种使用寿命长的污水净化装置，其特征在于：所述喷射管(18)的数量为二十四个且等距离设置在球形冲洗头(17)的表面，所述喷射管(18)包括安装管(181)，所述安装管(181)的一端与球形冲洗头(17)的表面固定连接，所述安装管(181)的另一端固定连接有喷射头(182)。
6.根据权利要求1所述的一种使用寿命长的污水净化装置，其特征在于：所述清洗剂添加口(20)包括添加管(201)所述添加管(201)的一端贯穿清洗箱(5)的顶部且延伸至其内部固定连接有滤网(202)，所述添加管(201)的顶端并且位于清洗箱(5)的顶部固定连接有挡板口(203)。
说明书
一种使用寿命长的污水净化装置
技术领域
本实用新型涉及环保科学技术领域，具体为一种使用寿命长的污水净化装置。
背景技术
污水净化是通过相应的过滤材料，根据不同的最终用水需求，以物理或化学的方式，去除水中的铁锈、泥沙、余氯、有机物、有害的重金属离子、细菌、病毒等的过程。显而易见，如果水净化全程运用的是物理过滤方式，则不会在水中产生或添加任何新的物质，更不会改变水的性状，因而是最安全的方式。污水净化被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
传统的污水净化装置不具备自动冲洗的功能，在污水净化装置对污水进行净化处理过后，净化装置的内壁会附着一些污水中的油渍和污垢，时间久了如果不清理就会越粘越厚，影响净化装置的净化功能，降低污水净化装置的使用寿命，若人工清理则费时费力。
实用新型内容
本实用新型的目的在于提供一种使用寿命长的污水净化装置，具备自动冲洗的优点，解决了传统的污水净化装置无法自动冲洗的问题。
为实现上述目的，本实用新型提供如下技术方案：一种使用寿命长的污水净化装置，包括底座，所述底座顶部的右侧固定连接有污水净化箱，所述污水净化箱的顶部设置有污水进入口，所述底座的顶部并且位于污水净化箱的左侧固定连接有清洗箱，所述清洗箱的顶部固定连接有搅拌电机，所述搅拌电机的输出轴上固定连接有搅拌转轴，所述搅拌转轴远离搅拌电机的一端贯穿清洗箱的顶部且延伸至其内部固定连接有搅拌叶轮，所述清洗箱内壁的后侧设置有加热器，所述清洗箱的顶部并且位于搅拌电机的右侧固定连接有清洗泵，所述清洗泵的吸水口固定连接有吸水管，所述吸水管远离清洗泵的一端贯穿清洗箱且延伸至其内部固定连接有过滤头，所述过滤头的底部与清洗箱内壁的底部固定连接，所述过滤头的表面开设有过滤孔，所述清洗泵的出水口固定连接有出水管，所述出水管的顶端固定连接有清洗软管，所述清洗软管远离出水管的一端固定连接有清洗硬管，所述清洗硬管远离清洗软管的一端贯穿污水净化箱左侧的顶部且延伸至其内部固定连接有球形冲洗头，所述球形冲洗头的表面设置有喷射管，所述清洗硬管的顶部并且位于污水净化箱的左侧设置有控制阀，所述污水净化箱内壁的左侧并且对应清洗硬管的位置固定连接有密封垫，所述清洗箱的顶部并且位于搅拌电机的左侧设置有清洗剂添加口。
优选的，所述污水净化箱内壁的顶部并且对应搅拌转轴的位置固定连接有轴承，所述搅拌转轴通过轴承与污水净化箱活动连接，所述污水净化箱内壁的顶部并且对应轴承的位置固定连接有轴承挡板。
优选的，所述搅拌叶轮包括叶轮安装块，所述叶轮安装块的顶部与搅拌转轴的底端固定连接，所述叶轮安装块的左右两侧均固定连接有叶轮片。
优选的，所述加热器包括加热管，所述加热管的表面固定连接有隔热块，所述加热管通过隔热块与清洗箱内壁的后侧固定连接。
优选的，所述喷射管的数量为二十四个且等距离设置在球形冲洗头的表面，所述喷射管包括安装管，所述安装管的一端与球形冲洗头的表面固定连接，所述安装管的另一端固定连接有喷射头。
优选的，所述清洗剂添加口包括添加管所述添加管的一端贯穿清洗箱的顶部且延伸至其内部固定连接有滤网，所述添加管的顶端并且位于清洗箱的顶部固定连接有挡板口。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置清洗箱、搅拌电机、搅拌转轴、搅拌叶轮、加热器、清洗泵、吸水管、过滤头、出水管、清洗软管、清洗硬管、球形冲洗头、喷射管和控制阀之间的相互配合使污水净化装置具备了自动冲洗的功能，能够将净化装置内壁上附着的油渍污渍快速的冲洗干净，不再需要人工进行清洗内腔，减少了人工劳动力，从而使污水净化装置得到了及时的冲洗，更长久的维持了净化装置的净化功能和使用寿命。
2、本实用新型通过设置滤网使清洗剂和水在加入时得到过滤，防止杂质进入，通过设置密封垫起到了密封的作用，防止液体外漏，通过设置轴承从而降低了搅拌转轴转动时的摩擦力，使搅拌转轴转动的更加流畅，通过设置轴承挡板起到了保护轴承的作用，防止轴承掉落。
