申请日2016.08.01
公开(公告)日2017.01.11
IPC分类号C02F9/02
摘要
本实用新型公开壳寡糖生产残留物及废水的回收利用系统，属于壳寡糖生产加工技术领域，其包括沉淀池，所述沉淀池通过第一输送管连接有纳滤装置，所述纳滤装置通过第一浓缩管连接有第一储料罐，纳滤装置通过第一渗透管连接有第二储料罐，所述第二储料罐通过第二输送管连接有反渗透装置，所述反渗透装置通过第二浓缩管连接有第三储料罐，反渗透装置通过第二渗透管连接有蓄水罐。该实用新型通过引进一种回收利用系统来降低环境污染，节约资源和减少企业生产成本。
权利要求书

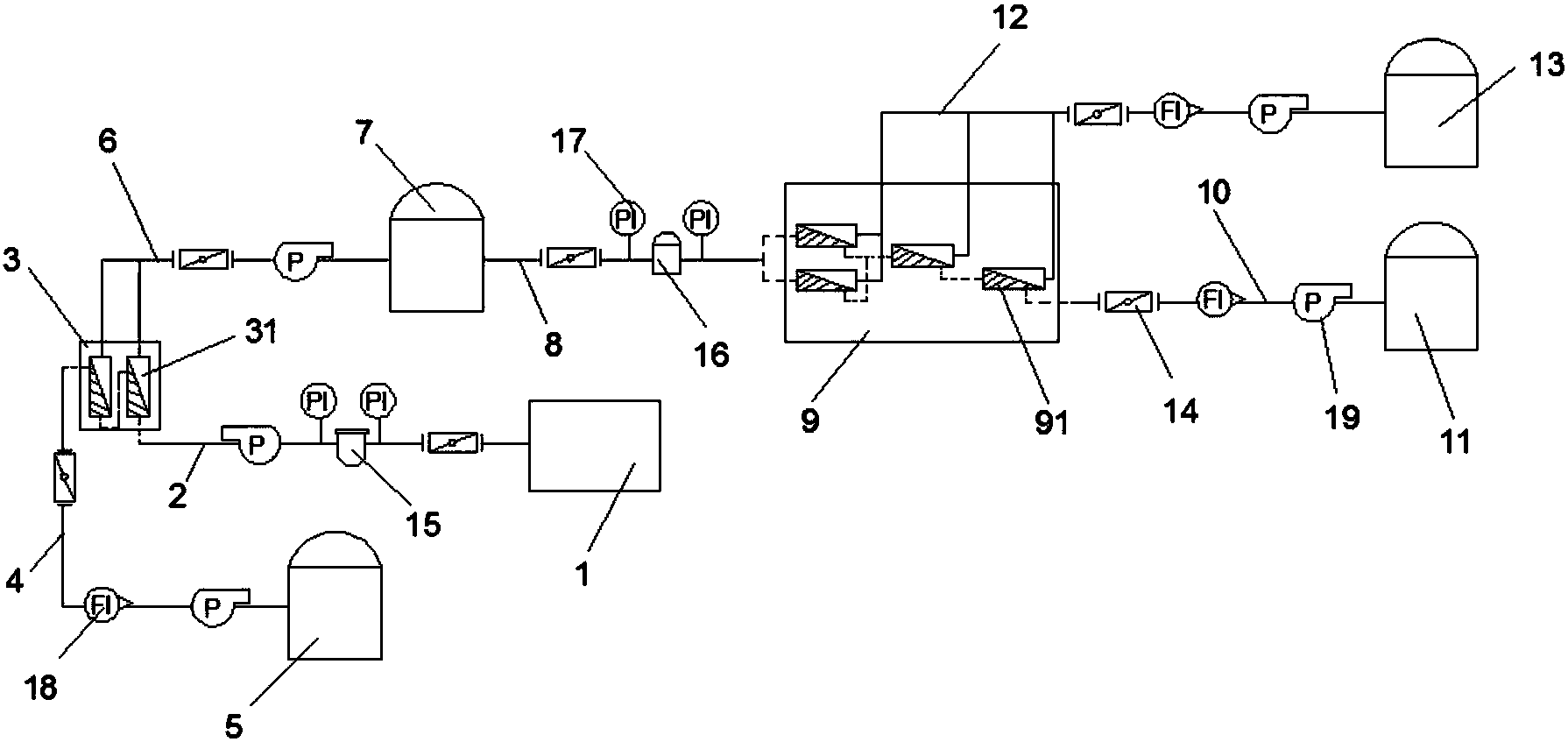

1.壳寡糖生产残留物及废水的回收利用系统，包括沉淀池，其特征在于，所述沉淀池通过第一输送管连接有纳滤装置，所述纳滤装置通过第一浓缩管连接有第一储料罐，纳滤装置通过第一渗透管连接有第二储料罐，所述第二储料罐通过第二输送管连接有反渗透装置，所述反渗透装置通过第二浓缩管连接有第三储料罐，反渗透装置通过第二渗透管连接有蓄水罐。
2.根据权利要求1所述的壳寡糖生产残留物及废水的回收利用系统，其特征在于，所述纳滤装置内安装有以串联方式连接的纳滤膜。
3.根据权利要求1所述的壳寡糖生产残留物及废水的回收利用系统，其特征在于，所述反渗透装置内安装有以并连方式连接的反渗透膜，所述并连的反渗透膜串连接反渗透装置中剩余的反渗透膜。
4.根据权利要求3所述的壳寡糖生产残留物及废水的回收利用系统，其特征在于，所述反渗透膜均通过第二渗透管连接所述蓄水罐。
5.根据权利要求1所述的壳寡糖生产残留物及废水的回收利用系统，其特征在于，所述第一输送管、第二输送管和第一浓缩管、第二浓缩管、第一渗透管和第二渗透管上均安装有蝶阀、精密过滤器、电泵。
6.根据权利要求1所述的壳寡糖生产残留物及废水 的回收利用系统，其特征在于，所述第一浓缩管、第二浓缩管和第二渗透管均安装有流量计。
7.根据权利要求5所述的壳寡糖生产残留物及废水的回收利用系统，其特征在于，所述精密过滤器两端的管道均安装有压力表。
说明书
壳寡糖生产残留物及废水的回收利用系统
技术领域
本实用新型涉及壳寡糖生产加工技术领域，具体而言，其涉及壳寡糖生产残留物及废水的回收利用系统。
背景技术
壳寡糖是采用生物酶技术降解得到的一种聚合度在2～20的寡糖产品，其水溶性较好、功能性作用较大。由于壳寡糖具有多种生物活性，其被广泛应用于医药、农业、食品和化工等领域。壳寡糖生产过程中会产生残留物以及废水，大多数企业不经处理、直接排到外界环境中。这种粗放型生产方式会带来许多问题：1)直接排到环境中的残留物和废水会污染环境;2)残留物和废水中含有许多营养成分可以作为肥料，直接排掉会造成资源浪费;3)粗放型生产方式会增加企业生产成本，不利于竞争。
因此，有必要设计出一种新型壳寡糖生产残留物及废水的回收利用系统，其能降低环境污染，节约资源和减少企业生产成本。
实用新型内容
本实用新型旨在提供壳寡糖生产残留物及废水的回收利用系统，以解决直接排放残留物和废水会污染环境，浪费资源和增加企业生产成本等问题，通过引进一种回收利用系统来降低环境污染，节约资源和减少企业生产成本。
壳寡糖生产残留物及废水的回收利用系统，包括沉淀池，所述沉淀池通过第一输送管连接有纳滤装置，所述纳滤装置通过第一浓缩管连接有第一储料罐，纳滤装置通过第一渗透管连接有第二储料罐，所述第二储料罐通过第二输送管连接有反渗透装置，所述反渗透装置通过第二浓缩管连接有第三储料罐，反渗透装置通过第二渗透管连接有蓄水罐。
优选地，所述纳滤装置内安装有以串联方式连接的纳滤膜。
优选地，所述反渗透装置内安装有以并连方式连接的反渗透膜，所述并连的反渗透膜串连接反渗透装置中剩余的反渗透膜。
优选地，所述反渗透膜均通过第二渗透管连接所述蓄水罐。
优选地，所述第一输送管、第二输送管和第一浓缩管、第二浓缩管、第一渗透管和第二渗透管上均安装有蝶阀、精密过滤器、电泵。
优选地，第一浓缩管、第二浓缩管和第二渗透管均安装有流量计。
优选地，所述精密过滤器两端的管道均安装有压力表。
本实用新型的优点在于：该实用新型通过引进一种回收利用系统来降低环境污染，节约资源和减少企业生产成本。
