申请日2018.03.26
公开(公告)日2019.02.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种医疗污水净化装置，包括污水过滤调节箱、接触厌氧箱、接触氧化箱、杀菌消毒箱、第一连接管、第二连接管和第三连接管，所述污水过滤调节箱顶部一侧焊接污水进管，所述污水过滤调节箱内顶部焊接金属过滤格栅和金属过滤网，所述金属过滤格栅位于金属过滤网顶部，所述污水过滤调节箱底部一侧通过第一连接管连接接触厌氧箱，所述接触厌氧箱内焊接一号钢结构框架，所述一号钢结构框架内填充弹性填料A，所述弹性填料A内具有亚硝酸盐菌，所述接触厌氧箱底部一侧通过第二连接管连接接触氧化箱。该种医疗污水净化装置设计合理、简单，操作方便，稳定性好，可靠性高安全性好，适合广泛推广。
权利要求书

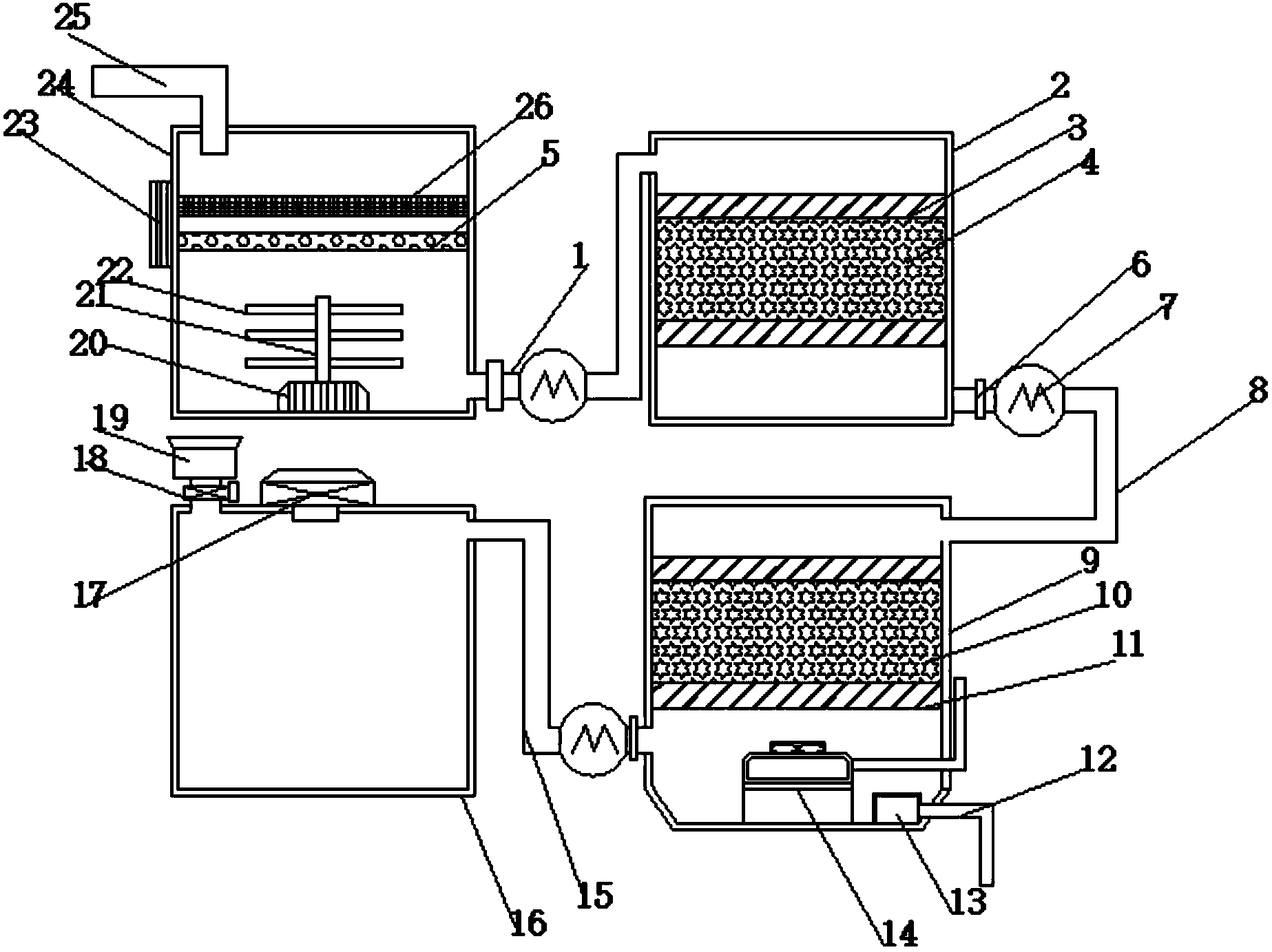

1.一种医疗污水净化装置，包括污水过滤调节箱(24)、接触厌氧箱(2)、接触氧化箱(9)、杀菌消毒箱(16)、第一连接管(1)、第二连接管(8)和第三连接管(15)，其特征在于：所述污水过滤调节箱(24)顶部一侧焊接污水进管(25)，所述污水过滤调节箱(24)内顶部焊接金属过滤格栅(26)和金属过滤网(5)，所述金属过滤格栅(26)位于金属过滤网(5)顶部，所述污水过滤调节箱(24)底部一侧通过第一连接管(1)连接接触厌氧箱(2)，所述接触厌氧箱(2)内焊接一号钢结构框架(3)，所述一号钢结构框架(3)内填充弹性填料A(4)，所述弹性填料A(4)内具有亚硝酸盐菌，所述接触厌氧箱(2)底部一侧通过第二连接管(8)连接接触氧化箱(9)，所述接触氧化箱(9)内顶部焊接二号钢结构框架(11)，所述二号钢结构框架(11)内填充弹性填料B(10)，所述弹性填料B(10)内具有好氧菌，所述接触氧化箱(9)内底部通过安装架安装微孔曝气机(14)，所述微孔曝气机(14)的进气端位于接触氧化箱(9)外，所述接触氧化箱(9)内底部一侧通过螺丝安装吸泥泵(13)，所述吸泥泵(13)的出泥口连接出泥管道(12)，所述出泥管道(12)位于接触氧化箱(9)外，所述接触氧化箱(9)底部一侧通过第三连接管(15)连接杀菌消毒箱(16)，所述杀菌消毒箱(16)顶部通过工作架安装臭氧发生器(17)，所述杀菌消毒箱(16)的工作端位于杀菌消毒箱(16)内。
2.根据权利要求1所述的一种医疗污水净化装置，其特征在于：所述污水过滤调节箱(24)内底部通过防水工作盒安装搅拌电机(20)，所述搅拌电机(20)顶部输出端焊接转轴(21)，所述转轴(21)上焊接搅拌叶(22)，所述转轴(21)和搅拌叶(22)位于金属过滤网(5)底部。
3.根据权利要求1所述的一种医疗污水净化装置，其特征在于：所述金属过滤格栅(26)和金属过滤网(5)一侧设有杂质清理密封窗(23)，所述杂质清理密封窗(23)位于污水过滤调节箱(24)一侧。
4.根据权利要求1所述的一种医疗污水净化装置，其特征在于：所述第一连接管(1)、第二连接管(8)和第三连接管(15)上均具有抽水泵(7)和水阀(6)，所述水阀(6)位于抽水泵(7)一侧。
5.根据权利要求1所述的一种医疗污水净化装置，其特征在于：所述杀菌消毒箱(16)顶部一侧焊接次氯酸钠加药漏斗(19)，所述次氯酸钠加药漏斗(19)与杀菌消毒箱(16)连接处具有定量阀(18)。
说明书
一种医疗污水净化装置
技术领域
本实用新型涉及一种净化装置，特别涉及一种医疗污水净化装置。
背景技术
医院污水来源及成分复杂，原型微生物、有毒有害的物理化学污染物和放射性污染等等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疫病扩散的重要途径和严重污染环境。
发明内容
本实用新型的主要目的在于提供一种医疗污水净化装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种医疗污水净化装置，包括污水过滤调节箱、接触厌氧箱、接触氧化箱、杀菌消毒箱、第一连接管、第二连接管和第三连接管，所述污水过滤调节箱顶部一侧焊接污水进管，所述污水过滤调节箱内顶部焊接金属过滤格栅和金属过滤网，所述金属过滤格栅位于金属过滤网顶部，所述污水过滤调节箱底部一侧通过第一连接管连接接触厌氧箱，所述接触厌氧箱内焊接一号钢结构框架，所述一号钢结构框架内填充弹性填料A，所述弹性填料A内具有亚硝酸盐菌，所述接触厌氧箱底部一侧通过第二连接管连接接触氧化箱，所述接触氧化箱内顶部焊接二号钢结构框架，所述二号钢结构框架内填充弹性填料B，所述弹性填料B内具有好氧菌，所述接触氧化箱内底部通过安装架安装微孔曝气机，所述微孔曝气机的进气端位于接触氧化箱外，所述接触氧化箱内底部一侧通过螺丝安装吸泥泵，所述吸泥泵的出泥口连接出泥管道，所述出泥管道位于接触氧化箱外，所述接触氧化箱底部一侧通过第三连接管连接杀菌消毒箱，所述杀菌消毒箱顶部通过工作架安装臭氧发生器，所述杀菌消毒箱的工作端位于杀菌消毒箱内。
进一步地，所述污水过滤调节箱内底部通过防水工作盒安装搅拌电机，所述搅拌电机顶部输出端焊接转轴，所述转轴上焊接搅拌叶，所述转轴和搅拌叶位于金属过滤网底部。
进一步地，所述金属过滤格栅和金属过滤网一侧设有杂质清理密封窗，所述杂质清理密封窗位于污水过滤调节箱一侧。
进一步地，所述第一连接管、第二连接管和第三连接管上均具有抽水泵和水阀，所述水阀位于抽水泵一侧。
进一步地，所述杀菌消毒箱顶部一侧焊接次氯酸钠加药漏斗，所述次氯酸钠加药漏斗与杀菌消毒箱连接处具有定量阀。
与现有技术相比，本实用新型具有如下有益效果：通过在污水过滤调节箱内设置金属过滤格栅和金属过滤网，从而可以过滤出医疗污水中大的杂质(如医药瓶)，并将杂质从杂质清理密封窗清理出，通过设置由搅拌电机、转轴和搅拌叶组成的医疗废水与调节搅拌混匀装置，从而可以将过滤后的医疗废水进行搅拌均匀调节，通过在接触厌氧箱内设置一号钢结构框架和弹性填料A(携带亚硝酸盐菌)，从而可以祛除医疗废水中的氨和氮，通过在接触氧化箱内设置二号钢结构框架、弹性填料B(好氧菌)、微孔曝气机和吸泥泵，在微孔曝气机的作用下，弹性填料B内的好氧菌与有机物发生反应，从而在接触氧化箱内底部沉淀，形成淤泥，吸泥泵将接触氧化箱内底部沉淀物吸出接触氧化箱内，通过在杀菌消毒箱顶部设置臭氧发生器和次氯酸钠加药漏斗，从而次氯酸钠加药漏斗添加次氯酸钠和臭氧发生器发生臭氧与污水反应，从而对污水进行消毒杀菌，使污水变成洁净卫生安全的可循环利用水资源。故实用性很高，适合广泛推广。
