申请日2016.08.01
公开(公告)日2017.01.11
IPC分类号C02F9/04; C02F1/52; C02F1/44; C02F1/28
摘要
本实用新型提供的一种分节式便携水处理设备,包括主体、进水管和出水管;所述主体为八个依次连接的节组成,自左向右的八个节内分别设有配水层、不锈钢滤网、卵石层、混凝层、活性炭层、高分子滤网、超滤装置和出水层;所述进水管上设有水泵。作为改进,所述水泵为手动泵。该水处理设备采用分节式设计,可方便更换其中耗材,使用寿命长,同时体积小、携带方便,适于野外使用。
权利要求书

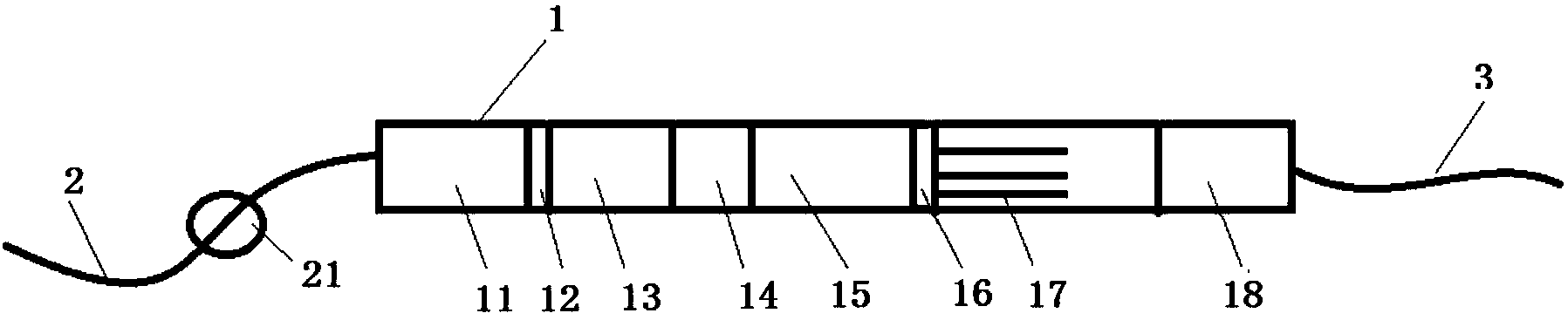

1.一种分节式便携水处理设备,其特征在于:包括主体(1)、进水管(2)和出水管(3);所述主体(1)为八个依次连接的节组成,自左向右的八个节内分别设有配水层(11)、不锈钢滤网(12)、卵石层(13)、混凝层(14)、活性炭层(15)、高分子滤网(16)、超滤装置(17)和出水层(18);所述进水管(2)上设有水泵(21)。
2.根据权利要求1所述的一种分节式便携水处理设备,其特征在于:所述水泵(21)为手动泵。
3.根据权利要求1所述的一种分节式便携水处理设备,其特征在于:所述混凝层(14)内填充混凝剂。
说明书
一种分节式便携水处理设备
技术领域
本实用新型属于水 处理设备领域,特别涉及一种分节式便携水处理设备。
背景技术
随着水资源不断的匮乏,人们用水也越来越紧张,目前水处理技术很多见,但是大多都是体积较大的设备,无法满足野外游玩的人们随身携带,当身处没有水源的地方,却没有设备可以解决用水问题。此外,现有水处理设备对于其中耗材更换困难。
实用新型内容
技术问题:为了解决现有技术的缺陷,本实用新型提供了一种分节式便携水处理设备。
技术方案:本实用新型提供的一种分节式便携水处理设备,包括主体、进水管和出水管;所述主体为八个依次连接的节组成,自左向右的八个节内分别设有配水层、不锈钢滤网、卵石层、混凝层、活性炭层、高分子滤网、超滤装置和出水层;所述进水管上设有水泵。
作为改进,所述水泵为手动泵。
作为另一种改进,所述混凝层内填充混凝剂。
有益效果:本实用新型提供的水处理设备采用分节式设计,可方便更换其中耗材,使用寿命长,同时体积小、携带方便,适于野外使用。
