申请日2018.03.24
公开(公告)日2018.11.16
IPC分类号C02F9/14
摘要

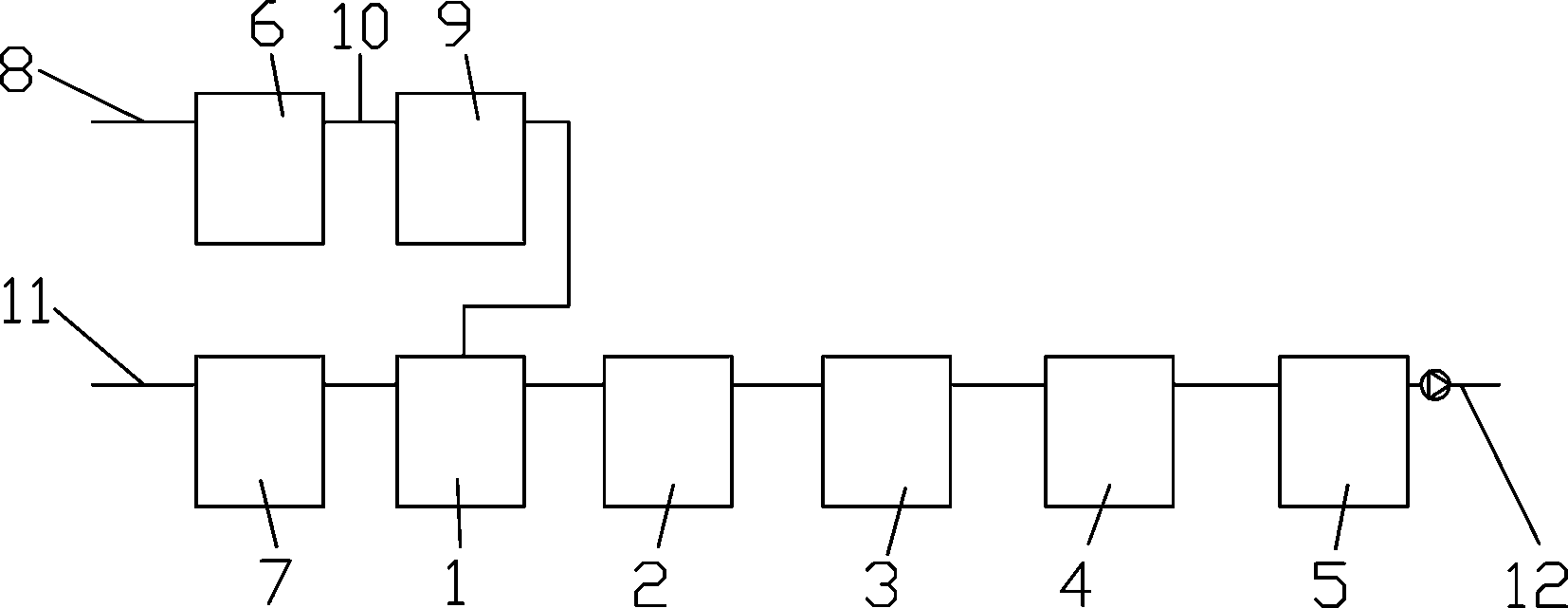

本实用新型公开了一种涂料生产废水处理装置,其中高浓度废水进管连接到调节池A,调节池A连接到气浮池,气浮池连接到平流沉淀池,低浓度废水进管连接到调节池B,调节池B通过过水管连接到平流沉淀池,平流沉淀池连接到除油池,除油池连接到厌氧池,厌氧池连接到接触氧化池,接触氧化池连接到深度处理池,深度处理池后连接出水管。本实用新型的优点:将高浓度废水和低浓度废水分开处理,高浓度废水通过气浮将大量悬浮物去除,再与低浓度废水混合进入后续处理,降低了后续污染物负荷;深度处理池采用MBR膜技术,在MBR膜组件上分设有过滤层,可降低进入膜组件的废水中的污染物,延长了MBR膜组件的使用寿命。
权利要求书
1.一种涂料生产废水处理装置,其特征在于:其包括调节池、平流沉淀池(1)、除油池(2)、厌氧池(3)、接触氧化池(4)和深度处理池(5),所述调节池包括调节池A(6)和调节池B(7),高浓度废水进管(8)连接到所述调节池A(6),所述调节池A(6)通过过水管(10)连接到气浮池(9),所述气浮池(9)通过过水管(10)连接到所述平流沉淀池(1),低浓度废水进管(11)连接到所述调节池B(7),所述调节池B(7)通过过水管(10)连接到所述平流沉淀池(1),所述平流沉淀池(1)通过过水管(10)连接到所述除油池(2),所述除油池(2)通过过水管(10)连接到所述厌氧池(3),所述厌氧池(3)通过过水管(10)连接到所述接触氧化池(4),所述接触氧化池(4)通过过水管(10)连接到所述深度处理池(5),所述深度处理池(5)后连接出水管(12)。
2.根据权利要求1所述的一种涂料生产废水处理装置,其特征在于:所述深度处理池(5)内部的上端设有过滤层(13),所述过水管(10)设置在所述过滤层(13)的上端,所述过滤层(13)的下端设有MBR膜池(14),曝气管(15)穿过所述深度处理池(5)连接到所述MBR膜池(14)的下方,所述出水管(12)穿过所述深度处理池(5)连接到所述MBR膜池(14)的上端。
3.根据权利要求2所述的一种涂料生产废水处理装置,其特征在于:所述深度处理池(5)内壁的左右两侧各连接一个支撑块(16),所述过滤层(13)放置在所述支撑块(16)上。
4.根据权利要求2所述的一种涂料生产废水处理装置,其特征在于:所述MBR膜池(14)的下端通过支撑杆(17)连接在所述深度处理池(5)的底壁上。
说明书
一种涂料生产废水处理装置
技术领域
本实用新型涉及一种涂料生产废水处理装置,属于涂料技术领域。
背景技术
涂料废水主要来源于配料罐、反应釜的清洗和配制不同颜色的涂料过程。废水有机物浓度高,色度和悬浮物含量也较高;此外,还含有大量纳米级无机物料,如二氧化钛、高岭土和各种有色颜料等。这类废水成分复杂,处理难度高。目前主要是将废水统一收集起来生化处理,这样增加了污水处理的负荷。
发明内容
本实用新型要解决的技术问题,在于提供一种涂料生产废水处理装置,该废水处理装置将高浓度废水和低浓度废水分开处理,高浓度废水通过气浮将大量悬浮物去除,再与低浓度废水混合进入后续处理,降低了后续污染物负荷,且深度处理池采用MBR膜技术,在MBR膜组件上分设有过滤层,可降低进入膜组件的废水中的污染物,延长了MBR膜组件的使用寿命。
本实用新型通过下述方案实现:一种涂料生产废水处理装置,其包括调节池、平流沉淀池、除油池、厌氧池、接触氧化池和深度处理池,所述调节池包括调节池A和调节池B,高浓度废水进管连接到所述调节池A,所述调节池A通过过水管连接到气浮池,所述气浮池通过过水管连接到所述平流沉淀池,低浓度废水进管连接到所述调节池B,所述调节池B通过过水管连接到所述平流沉淀池,所述平流沉淀池通过过水管连接到所述除油池,所述除油池通过过水管连接到所述厌氧池,所述厌氧池通过过水管连接到所述接触氧化池,所述接触氧化池通过过水管连接到所述深度处理池,所述深度处理池后连接出水管。
所述深度处理池内部的上端设有过滤层,所述过水管设置在所述过滤层的上端,所述过滤层的下端设有MBR膜池,曝气管穿过所述深度处理池连接到所述MBR膜池的下方,所述出水管穿过所述深度处理池连接到所述MBR膜池的上端。
所述深度处理池内壁的左右两侧各连接一个支撑块,所述过滤层放置在所述支撑块上。
所述MBR膜池的下端通过支撑杆连接在所述深度处理池的底壁上。
本实用新型的有益效果为:
1、本实用新型一种涂料生产废水处理装置将高浓度废水和低浓度废水分开处理,高浓度废水通过气浮将大量悬浮物去除,再与低浓度废水混合进入后续处理,降低了后续污染物负荷;
2、本实用新型一种涂料生产废水处理装置的深度处理池采用MBR膜技术,在MBR膜组件上分设有过滤层,可降低进入膜组件的废水中的污染物,延长了MBR膜组件的使用寿命。
