申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F101/30; C02F101/16
摘要
本发明公开了一种方便净化的废水处理装置，属于废水处理领域。一种方便净化的废水处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管;所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置;所述的出水管内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

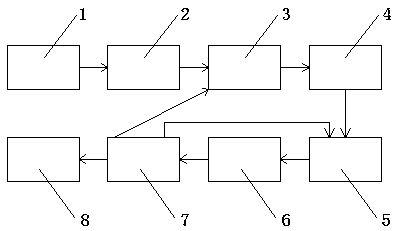

1.一种方便净化的废水处理装置，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、第一缺氧池(3)、厌氧池(4)、第二缺氧池(5)、好氧池(6)、膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连通粗过滤池(1)，所述的膜池(7)通过回流管与第一缺氧池(3)和第二缺氧池(5)连通，所述的膜池(7)中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池(2)和第一缺氧池(3)之间通过细过滤管道连接;
所述的出水管(8)倾斜设置，并且所述的出水管(8)上方等间距设置有多个电磁铁(13)，所述的电磁铁(13)的正下方吸引曝气装置(9)，所述的曝气装置(9)正下方的出水管(8)向下凸起形成曝气装置槽(10)，所述的出水管(8)中还设置有过滤装置(11)，所述的过滤装置(11)通过出水管(8)内部的滑道和进水管(1)内壁滑动连接，所述的曝气装置槽(10)靠近竖直水管(2)的一侧设置有开关(12)，所述的曝气装置(9)上设置有多个小孔;
所述的出水管(8)内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板(14)、蓄电池和紫外线杀菌灯组成，所述的太阳能电池板(14)电连接蓄电池，所述的蓄电池电连接紫外线杀菌，所述的太阳能电池板(14)为圆形，在圆形的边缘处等间距的设置有四个光敏电阻(15)，太阳能电池板(14)通过旋转装置(16)连接支撑柱上，所述的光敏电阻(15)连接单片机，所述的蓄电池还电连接旋转装置(16)和单片机。
2.根据权利要求1所述的一种方便净化的废水处理装置，其特征在于：所述的细过滤池(2)内悬吊多个球状固定化微生物。
说明书
一种方便净化的废水处理装置
技术领域
本发明涉及废水处理领域，更具体地说，涉及一种方便净化的废水处理装置。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
近日，国务院印发《水污染防治计划》，计划支出要加快城镇污水处理设施建设与改造。现有城镇污水处理设施，要因地制宜进行改造，2020年底前达到相应排放标准或再生利用要求。按照国家新型城镇化规划要求，到2020年，全国所有县城和重点镇具备污水收集处理能力，县城、城市污水处理率分别达到85%、95%左右。京津冀、长三角、珠三角等区域提前一年完成。污水的处理至关重要。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种方便净化的废水处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管，所述的进水管一端连接污水池，另一端连通粗过滤池，所述的膜池通过回流管与第一缺氧池和第二缺氧池连通，所述的膜池中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池和第一缺氧池之间通过细过滤管道连接;
所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置，所述的曝气装置正下方的出水管向下凸起形成曝气装置槽，所述的出水管中还设置有过滤装置，所述的过滤装置通过出水管内部的滑道和进水管内壁滑动连接，所述的曝气装置槽靠近竖直水管的一侧设置有开关，所述的曝气装置上设置有多个小孔;
所述的出水管内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成，所述的太阳能电池板电连接蓄电池，所述的蓄电池电连接紫外线杀菌，所述的太阳能电池板为圆形，在圆形的边缘处等间距的设置有四个光敏电阻，太阳能电池板通过旋转装置连接支撑柱上，所述的光敏电阻连接单片机，所述的蓄电池还电连接旋转装置和单片机。
优选地，所述的细过滤池内悬吊多个球状固定化微生物。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
