申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种无动力低碳环保的农村污水处理系统，属于农村污水处理领域。一种无动力低碳环保的农村污水处理系统，包括进水管和细过滤池，还包括依次连通的厌氧池、缺氧池、好氧池、第一膜池、厌氧池、好氧池、第二膜池和出水管;出水管另一端连接离心过滤装置的净水入水口;污水池为圆柱型，污水池内中间位置设置有旋转轴，旋转轴上固定连接有绞龙叶片，绞龙叶片上设置有多个漏水孔，旋转轴外表面设置有多个孔，孔通过旋转轴内部的管道连接絮凝剂装置，絮凝剂装置设置于旋转轴内部。污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

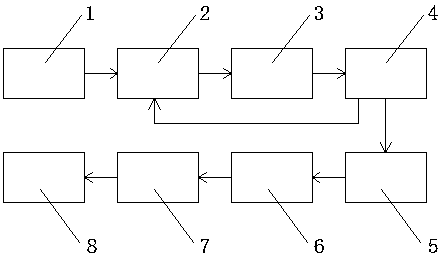

1.一种无动力低碳环保的农村污水处理系统，包括进水管和细过滤池，其特征在于：还包括依次连通的厌氧池(1)、缺氧池(2)、好氧池(3)、第一膜池(4)、厌氧池(5)、好氧池(6)、第二膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连接细过滤池，所述的细过滤池通过细过滤管道连接厌氧池(1)，所述的第一膜池(4)通过回流管与缺氧池(2)连通;
所述的出水管(8)另一端连接离心过滤装置(9)的净水入水口(13)，离心过滤装置(9)包括净水装置(10)，所述的净水装置(10)底端设置有净水出口(11)，所述的净水装置(10)上方螺纹连接拱形罩(12)，所述的拱形罩(12)正上方设置有净水入水口(13)，所述的净水装置(10)的内部底端固定连接支撑架(14)的一端，所述的支撑架(14)的另一端固定连接电机(15)，所述的电机(15)通过旋转轴(16)连接转盘(17)，所述的转盘上方螺纹连接有拱形的净水罩(18)，所述的净水罩(18)外部由金属镂空层(19)，内部为净化层(20)，所述的转盘(17)的正中间设置有一个圆形固定块(21)，所述的圆形固定块(21)的四周固定连接多个弹簧(22)的一端，所述的弹簧(22)的另一端固定连接多孔固定化微生物球(23);
所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴(24)，所述的旋转轴上固定连接有绞龙叶片(25)，所述的绞龙叶片(25)上设置有多个漏水孔(26)，所述的旋转轴(24)外表面设置有多个孔，所述的孔通过旋转轴(24)内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴(24)内部。
2.根据权利要求1所述的一种无动力低碳环保的农村污水处理系统，其特征在于：所述的污水池内壁设置有橡胶层。
3.根据权利要求1所述的一种无动力低碳环保的农村污水处理系统，其特征在于：所述的污水池上部设置有污泥转运装置。
说明书
一种无动力低碳环保的农村污水处理系统
技术领域
本发明涉及农村污水处理领域，更具体地说，涉及一种无动力低碳环保的农村污水处理系统。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
中国水资源缺乏和水污染严重地制约着我国总体经济的健康持续发展，基础设施滞后和管理水平低下抑制了农村地区居民生活质量的改善和提高，国家正在加大力度扶持新农村水改项目，农村地区的水环境治理应成为我国环境综合治理的重要组成部分。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种无动力低碳环保的农村污水处理系统，包括进水管和细过滤池，还包括依次连通的厌氧池、缺氧池、好氧池、第一膜池、厌氧池、好氧池、第二膜池和出水管，所述的进水管一端连接污水池，另一端连接细过滤池，所述的细过滤池通过细过滤管道连接厌氧池，所述的第一膜池通过回流管与缺氧池连通;
所述的出水管另一端连接离心过滤装置的净水入水口，离心过滤装置包括净水装置，所述的净水装置底端设置有净水出口，所述的净水装置上方螺纹连接拱形罩，所述的拱形罩正上方设置有净水入水口，所述的净水装置的内部底端固定连接支撑架的一端，所述的支撑架的另一端固定连接电机，所述的电机通过旋转轴连接转盘，所述的转盘上方螺纹连接有拱形的净水罩，所述的净水罩外部由金属镂空层，内部为净化层，所述的转盘的正中间设置有一个圆形固定块，所述的圆形固定块的四周固定连接多个弹簧的一端，所述的弹簧的另一端固定连接多孔固定化微生物球;
所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴，所述的旋转轴上固定连接有绞龙叶片，所述的绞龙叶片上设置有多个漏水孔，所述的旋转轴外表面设置有多个孔，所述的孔通过旋转轴内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴内部。
优选地，所述的污水池内壁设置有橡胶层。
优选地，所述的污水池上部设置有污泥转运装置。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
