申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14
摘要
本发明公开了一种便于污水利用的废水净化装置，属于废水净化领域。一种便于污水利用的废水净化装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管，微生物净化池从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，细过滤池和沉淀池之间通过细过滤管道连接;出水管倾斜设置，并且出水管上方等间距设置有多个电磁铁，电磁铁的正下方吸引曝气装置;出水管内设置有紫外线杀菌装置，紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

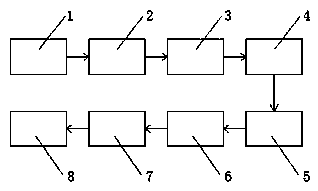

1.一种便于污水利用的废水净化装置，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、沉淀池(3)、微生物净化池(4)、消毒池(5)、曝气池(6)、膜池(7)和出水管(8)，所述的微生物净化池(4)从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池(2)和沉淀池(3)之间通过细过滤管道连接;
所述的出水管(8)倾斜设置，并且所述的出水管(8)上方等间距设置有多个电磁铁(13)，所述的电磁铁(13)的正下方吸引曝气装置(9)，所述的曝气装置(9)正下方的出水管(8)向下凸起形成曝气装置槽(10)，所述的出水管(8)中还设置有过滤装置(11)，所述的过滤装置(11)通过出水管(8)内部的滑道和进水管(1)内壁滑动连接，所述的曝气装置槽(10)靠近竖直水管(2)的一侧设置有开关(12)，所述的曝气装置(9)上设置有多个小孔;
所述的出水管(8)内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板(14)、蓄电池和紫外线杀菌灯组成，所述的太阳能电池板(14)电连接蓄电池，所述的蓄电池电连接紫外线杀菌，所述的太阳能电池板(14)为圆形，在圆形的边缘处等间距的设置有四个光敏电阻(15)，太阳能电池板(14)通过旋转装置(16)连接支撑柱上，所述的光敏电阻(15)连接单片机，所述的蓄电池还电连接旋转装置(16)和单片机。
2.根据权利要求1所述的一种便于污水利用的废水净化装置，其特征在于：所述的第一细石层为石英砂。
说明书
一种便于污水利用的废水净化装置
技术领域
本发明涉及废水净化领域，更具体地说，涉及一种便于污水利用的废水净化装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。废水达不到标准排放，会造成恶劣的环境污染，造成动植物的死亡。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种便于污水利用的废水净化装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管，所述的微生物净化池从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池和沉淀池之间通过细过滤管道连接;
所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置，所述的曝气装置正下方的出水管向下凸起形成曝气装置槽，所述的出水管中还设置有过滤装置，所述的过滤装置通过出水管内部的滑道和进水管内壁滑动连接，所述的曝气装置槽靠近竖直水管的一侧设置有开关，所述的曝气装置上设置有多个小孔;
所述的出水管内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成，所述的太阳能电池板电连接蓄电池，所述的蓄电池电连接紫外线杀菌，所述的太阳能电池板为圆形，在圆形的边缘处等间距的设置有四个光敏电阻，太阳能电池板通过旋转装置连接支撑柱上，所述的光敏电阻连接单片机，所述的蓄电池还电连接旋转装置和单片机。
优选地，所述的第一细石层为石英砂。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
